电路板的装配
现在讨论布置前置放大器电路的印刷电路板的注意事项。如图2所示，由于电路板相当紧凑。窄小的空间，极细的印制线绝不允许装配过程出错。所以元件必须首先安置好位置，焊接时要小心地避免焊锡飞溅和焊点过热。
在主电路板上，只有JP1和JP3是真正安装跳线插座，而JP2（直接印作IC2）只是一根桥接线。在K5靠里端有另一根桥接线，需要直接接上。
现在，你需要确认是否需要编程和必要的并行联接。如果在研究两个文字框后得出肯定的结论，你还必须装配相应的连接器和音频信号的焊脚（参考元件表）。尽管与一般要求相反，这些焊脚必须在其他元件之前装上。因为一般它们需要进行同轴定位，有时还必须用力才能插入孔中。除此之外，直径1.3mm的镀银焊针需要可观的热量才能可靠地融化焊锡。如果焊接后发现有焊针歪斜着立在板上，则一切只能从头开始。这对于密集的小型元件，紧密地直接安装，可能带来致命的问题。
如果使用质量好的骨架，高度较低的元件（电阻、电容和二极管）可以安装在电路板的背面。一般来说，某些元件在电路板上正确地定位十分重要，除了二极管和电解电容外还包括电阻排和斜装在角上的PLCC插座。电路板上的标记必须与元件的外型完全符合。如果希望作为面扳指示灯，LED管D1先不要安装。这个LED管与红外接收器IC3 一起，要在电路板装在外壳内之后再进行焊接，而且这两个元件需要固定在前面板上钻出的孔里。如果放大器外壳形状不允许将电路板直接放在面板的后面，就只能将红外接收器的这些元件装在板外，此时就要通过电缆来连接。
在插针K3～K5及PGA2311所需的高质量DIL插座安装后，可将固定稳压器IC4～IC6焊接到位，不需要散热片。焊接工作与安装3个大电解电容和两个可拆卸的电路板端子（K1和K2）一起进行。
如果希望同时控制多个音量控制板，完全可以增加一块主电路板，并且仅需将PGA2311部分（包括外围电路和稳压电源）装在另一块板上。使用一个控制板和两个外围电路板的系统已经过测试，所有必须的连接点已经按要求装在电路板上了。

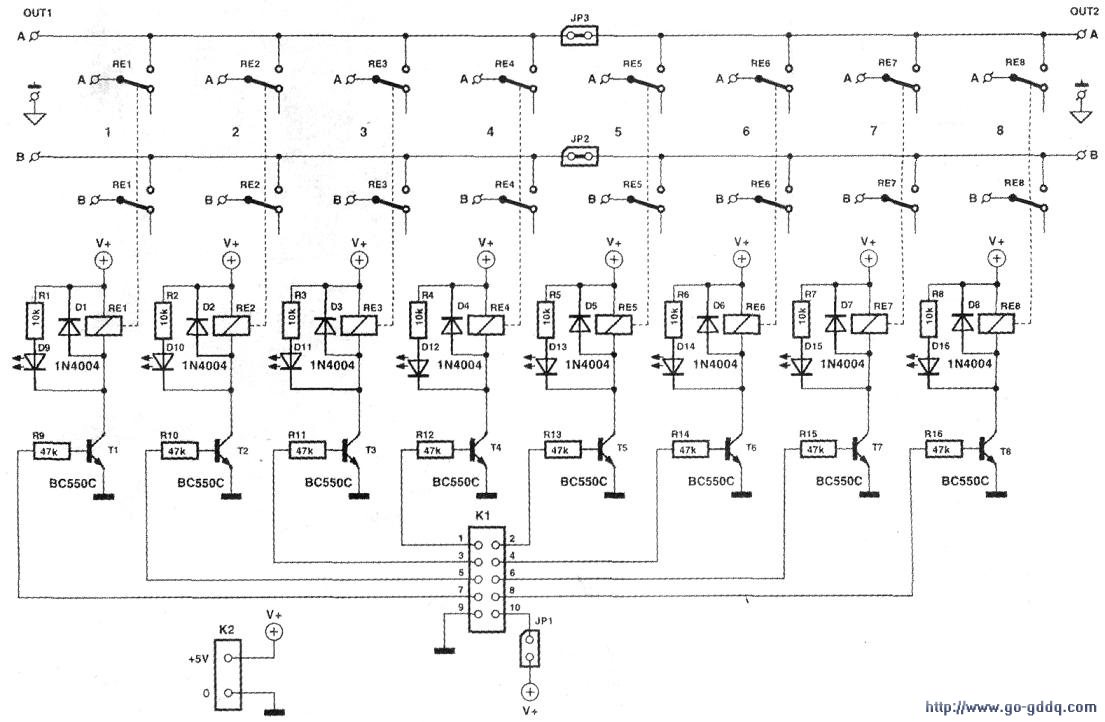

通道控制输入通道的通断在继电器板上控制。其电路示于下图。允许采用两种不同的接线方式：
若选择传统方式，使用从紧固插件来的全部8个输入信号，而仅有一个输出到主电路板。此时需要装上跳线JP2和JP3。每个继电器负责一个立体声通道。如果使用标准的带有屏蔽层的音频电缆，则一个通道接A，另一个B，并且屏蔽层要焊接在电路板上。
选择与地绝缘方式，用于提供通道隔离，可防止同时接到前置放大器上的信号之间通过地线相互交连。实现可以不仅控制信号线，而且控制相应的地线。在这种情况下，各通道的“活动”端焊接在A端，而地线焊在B端。此外，跳线JP2，JP3要去掉。在这种方式下，每对继电器(REl&RE5：RE2&RE6；RE3&RE7；RE4&RE8)各属于单一的信号源。这种模式可提供4组立体声输入和两组输出(OUTIA&OUTIB及OUT2A&OUT2B)。在这里，A也对应于‘活动’线，而B对应于地线。这种模式还要作的一件事是：在设置(SET-UP)菜单上选择‘DOUBLE’功能。
为了控制平衡信号，简单地开关两组类似的继电器。在这种模式下，还不得不增加两个并联的音量控制器，继续将平衡信号连接到所有音频控制器的通道输入端之一（如接左侧输入端）。事实上，这样作的效果相当好。
这里使用的是FUJITSU的RY-5WK型继电器。实际上，其他引脚兼容的型号也可以使用。例如：
CONRAD电子公司(见www．Conrad.
de)生产的一种塑料封装的继电器，可以防止内部灰尘积累。触点用银一钯合金并且镀金制成。继电器板的电源是从主电路板上通过连接器K1（需要将跳线JP1连接上）取得的。如果希望通道的开关板具有自己的电源，或者希望将其用于其他项目上，也可以在K2端接上一个5V电源。
为了防止微控制器的输出超负荷，使用带有基极电阻的晶体管作为继电器的驱动。二极管D1～D8的作用是作为保护二极管。而LEDD9～D16则显示继电器的状态。这些LED不是必须安装在电路板上，也可以装在前面板上。如果不需要显示继电器的状态，也可以简单地去掉它们（包括与其串联的电阻）。
JP1可以做成一个跳线器，而JP2，JP3则做成一个桥接线。换句话说，电路板上没有任何特殊的安装标识。特别是使用元件表中指定的元件，并且每个都完全安装好后。
