稳压电源

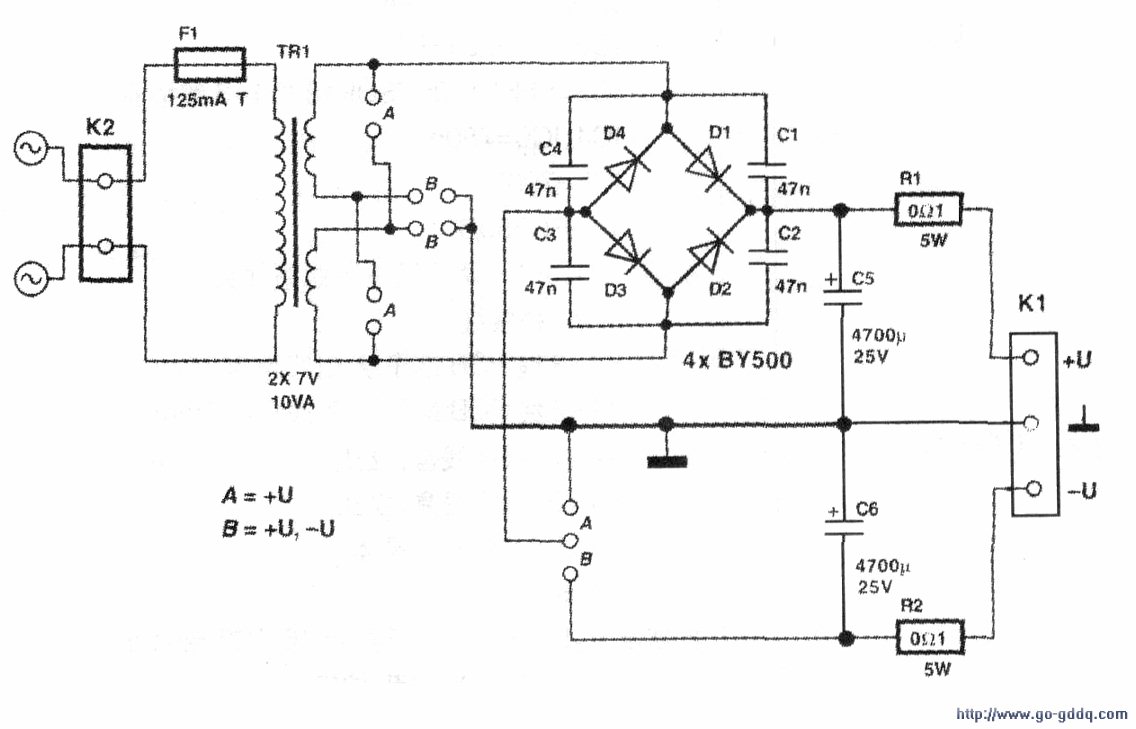

不管对于数字部分(+5V)，还是对模拟部分(5V)电源。都有较大的元件进行稳压、去耦和抑制交流声。所需要关心的唯一的事是需要配一个充分稳定的对称的直流电源（对于低电流负载来说不成问题）。这使得可以采用通用的低功率主电源（见下图）。
此电源设计采用talema10VA密封式，小剖面，环形变压器。对于音频应用项目来说，环形变压器比其他类型的变压器更好，因为其杂散磁场较低。电源电路板是通用型的，既可以配置为一个非对称电压源（+5V和地），也可以配置为对称的电源（+5V，地和-5V）。
只需要简单地接上桥接线'A'（用于非对称电压源），或'B1'（用于对称电压源）。一般当用于非对称电压源时，不需要C6和R2。
输出电阻（R2和R2）为线绕电阻，这样可以减少一些交流干扰电压。

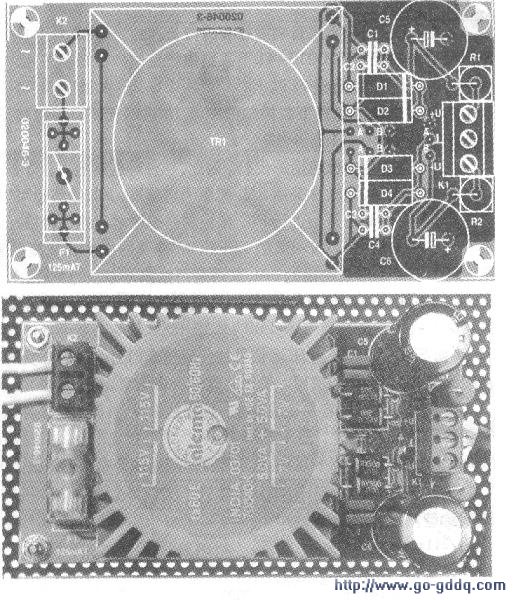

恢复时间少于200ns的快速二极管用于整流二极管（D1—D4）。与之相比，二极管1N4004的标准恢复时间为1.2ms．比前者长了6倍。如果你希望使用超快速的二极管(<50ns)，当然更好。小的云母电容并联在整流二极管上，可以明显地降低由于二极管瞬间通断所引起的高频噪声。各电路板都使用125mA的低压慢速保险管对电路进行保护。在下图所示的电路板上装配元件很简单：首先焊上桥接线（一块板上带有3根'A'桥接线，另一块带有3根'B'桥接线）。然后就可以以任何顺序装上其他元器件，各电阻垂直安装。
