2．升级操作步骤
　　

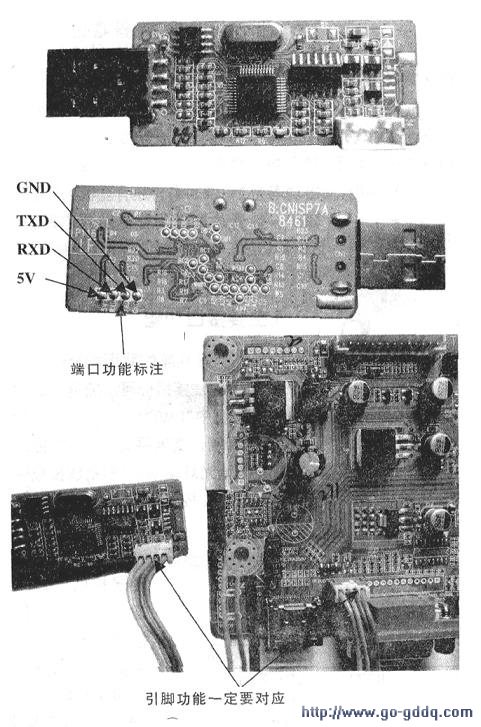

　　该高清板的升级工具如上图所示，升级的端口功能标注如中图所示。升级时，用四根导线将升级端口与高清板的蓝色插座相连，但引脚功能一定要对应，如下图所示。
　　
　　
　　步骤一：安装升级工具驱动
　　
　　1、将升级工具插在电脑USB接口中，会出现驱动安装向导，点“取消”即可。

　　2、找到高清板所附光盘中的“Debug-board-driver”文件夹，点击打开这个文件夹，双击“Setup.exe”安装程序，这时就会出现安装界面。在安装过程中会出现各种选项，不用选择，点击“Next”即可，然后会出现三次如安装提示，点击“仍然继续”，最后提示安装成功。

　　3、依次打开电脑的“控制面板”、“硬件”、“设备管理器”，如果有红色方框内的设备，这说明升级工具驱动安装正确。

　　提示：如安装失败．则拔下USB串口升级工具，然后重新插上，电脑会自动检测到新硬件，这时选择自动安装驱动即可。

　　步骤二：烧写程序

      1、给主板CN12插座接上+5VSB及+5V电压。

　　2、双击高清板所附光盘中的“ISP-Tool-V4.4.9.5.exe”文件，即运行升级软件。

　　这时会出现一个升级操界面，点击“connect”图标，如果驱动安装正确，且连线无误的话，这时屏上会显示高清板上的闪存(Flash)型号。

　　如果界面显示无法连接，这时应检查万能板供电及升级工具连线是否正常。

　　3．点击“Read”图标切换到烧写文件装载页面，点击“Read”按钮加载升级文件，选择所要写入的程序。

　　4．点击“Auto”切换到升级页面，如图19所示，去掉“Blank”、“Verify”两个复选项前面的勾(“Reconnect”项前面的勾也可去掉），然后点击“Run”开始升级，这时会出现蓝色升级进度条。

　　5、升级完成后，屏上会显示“ProgramOK”和绿色的“Pass”字符。

　　6、写好程序后断电，然后按照万能板的插座标注，接上+5VSB、+5v、+12V、+24V电压（伴音功放未采用数字功放的，不用接+24V）及遥控接收头，接下来插上对应的屏线，选择好正确的上屏电压，便可以试机了。
