用USB升级高清万能板进行换板维修
来源:本站整理  作者:佚名  2011-11-13 10:27:56

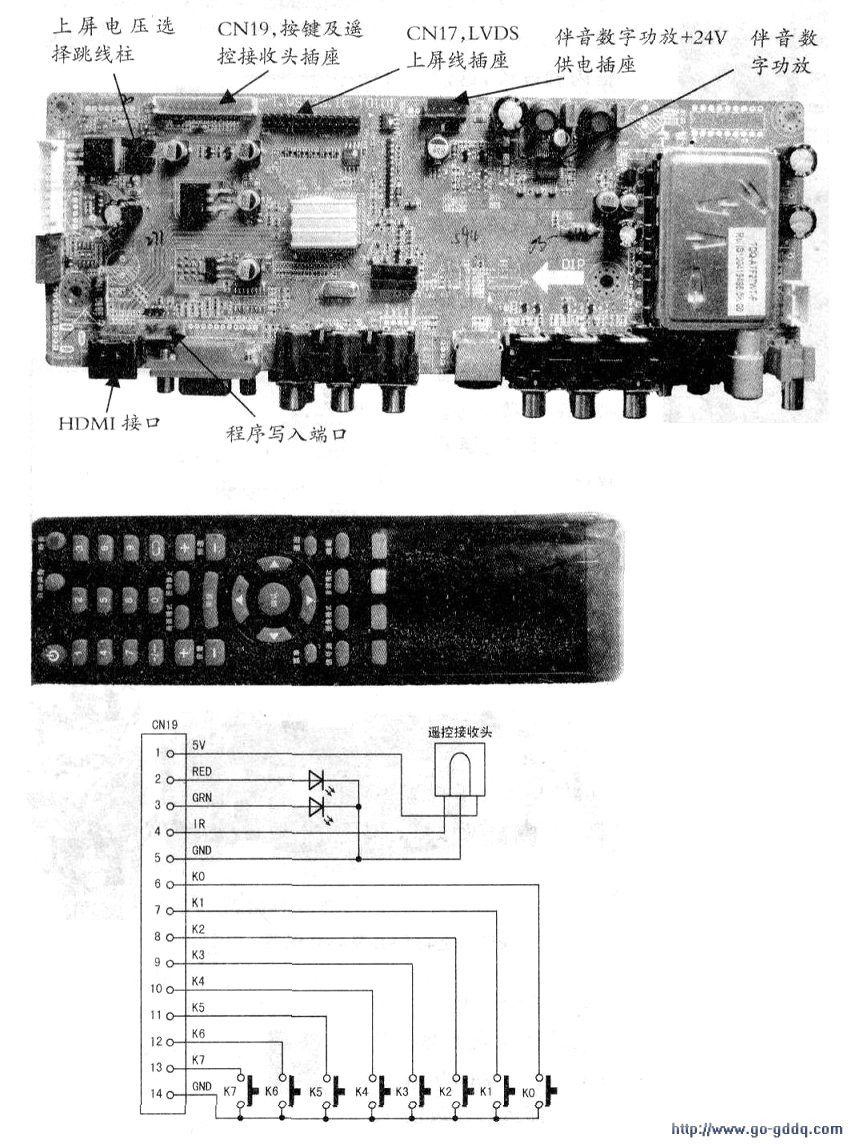

  目前,市场上新推出一款通过电脑USB接口升级(即写入程序)的液晶彩电通用型信号板,如上图所示,其配套的遥控器如中图所示。由于其输出信号的分辨率可达1920x1080,故俗称为“高清万能板”。

  该板有TV、AV、S端子、YPbPr、VGA及HDMI(高清晰多媒体接口)等多种输入端口,上屏电压有3.3V、5V和12V三种可选。在市售的产品中,该板有多种版本,主要区别在于AV输入插孔的多少及伴音功放电路的形式。有些板AV接口较多,伴音功放采用数字功放电路,即D类功放,+24V供电,输出功率为2x9W(8Ω),还有些板AV接口较少,伴音功放采用普通功放电路,即AB类功放.+12V供电,输出功率为2x3W(4Ω).

  1.主要接口功能

  见上图,该板插座的背面均有引脚功能标注,按照标注接线即可。值得一起的是,CN12插座中“PWON”为开关电源的开/待机控制端,高电平有效;CN3插座中“BLO”为背光灯驱动板(即高压板或逆变板)的开/关控制端,高电平有效;“ADJ”为背光灯亮度调节端。按键及遥控信号输入插座CN19中的按键及遥控接收头的接法如下图所示,按键的另一端全接地,改装非常方便。其中,K0或K6可用于开机。

  提示:在实际改装中,也可把插座CN19中“RED”、“GRN”(原本接红、绿色指示灯)改为开关电源或背光灯驱动板开/关控制信号,分别对应于高、低电平有效。

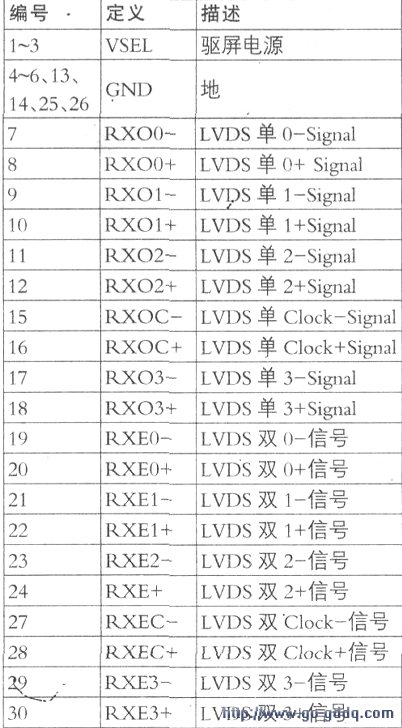

  CN17为LVDS上屏线接口,左侧下排标有白色点的针为(1)脚,下排为(1)、(3)、(5)、(7)等奇数脚位,上排为(2)、(4)、(6)、(8)等偶数脚位,其引脚功能见下表。

[1] [2]  下一页
