本文为读者介绍制作无烟无纸、不污染空气的电子鞭炮的方法，该电子鞭炮在室内外均可“燃放”，而且在生产、储运、销售、鸣放过程中不会产生爆炸伤人事故，是一种安全环保产品。

　　一、电路组成及工作原理

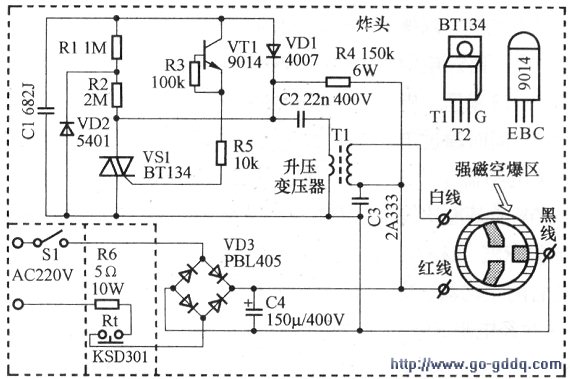

　　该产品电路由电源开关、温度控制、炸头三部分组成，详见下图所示。

　　电源开关部分主要由床头开关S1组成，用来控制220V交流电源的通断，从而实现电子鞭炮的“燃放”控制。

　　温度控制部分主要由温控开关KSD301和水泥电阻R6组成，而且这两个元器件相互紧贴安装，电子鞭炮在“燃放”工作状态时，两个元件的热量相互传递、共同升温，以便更快达到温控开关的动作点，从而实现电子鞭炮超长时间“燃放”时的保护性断开功能。

　　炸头电路是电子鞭炮的核心结构，主要由整流、滤波、脉冲发生器、脉冲升压、强磁空爆机构组成。其中桥堆VD3(PBL405)将220V交流电进行整流，送给电容C4进行滤波，从而得到300V左右的直流电压，一路直接送到炸头中的强磁空爆机构，另一路送给炸头中的脉冲发生器，以便产生幅度和频率都符合要求的电子脉冲。其中，脉冲发生器主要由电阻R4、R1、R2、R3、R5、电容C1、三极管VT1、双向晶闸管VS1等元件组成。从表面上来看，VT1是NPN三极管，由于无法得到基极电流，一直处于截止状态。

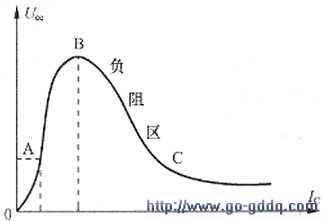

　　实质上，这个脉冲发生器主要利用了三极管的负阻特性，构成了弛张振荡器，三极管VTI工作在负阻区(如下图中的BC区)，

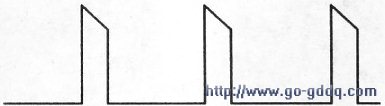

发射极会产生一种下图所示的脉冲信号波形(频率为lHz-lOHz)，该脉冲信号通过电阻R5作用于双向晶闸管VSI的控制极，从而使其两个阳极之间周期性导通和断开。

　　脉冲升压电路主要由双向晶闸管VS1和升压变压器T1组成，该部分电路及其等效电路如图下4所示。

从上图中可见，当双向晶闸管VSI关断时，+300V电源通过R4对电容C2和升压变压器T1的低压线圈支路进行储能充电，当VS1导通时，电容C2将会通过双向晶闸管和T1的低压线圈回路进行放电，这种周期性充放电变化的电流将会使升压变压器的次级高压线圈感应出很高的脉动电压(500V-IOOOV)，这个脉动电压与+300V的直流电叠加后送至炸头中的强磁空爆机构(如下图所示)，最终引起空气剧烈电离，从而产生声光俱现的“燃放”鞭炮的实际效果。

爆炸头采用耐压耐高温陶瓷材料制成。

　　二、元器件选择(如下表所示)

　　三、制作与使用

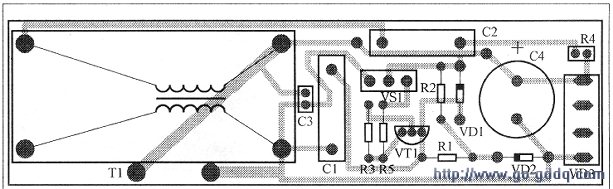

　　首先制作电子鞭炮的核心结构一一炸头电路。炸头电路的PCB图如下图所示。

　　元器件选择要正确，无损坏，电路坂制作工艺良好，把所有电子元件正确焊接后装入炸头包装盒内，并用导线与炸头中的强磁空爆机构相应的接线柱相连，完成一个炸头的装配。已装配好的炸头如下图所示。

　　升压变压器的低压侧线圈采用直径为0.25mm的漆包线在直径8mln的铁氧体材料棒上绕20匝左右，高压侧线圈采用直径为0.lmm的漆包线在内径为11mm、外径为22mm的空心支架上绕1000匝左右，然后将低压线圈装人高压线圈中即完成升压变压器的装配。温控开关KSD301和水泥电阻R6应该紧密贴装在一起，以便两者之间热量的有效传递。装成串的电子鞭炮的形状类似传统鞭炮，但其中的炸头数量一般是成对配置的，炸头数量越多，“燃放”效果则会更加逼真。该电子鞭炮只要接入220V交流电源，接下床头开关，即可实现对电子鞭炮的“燃放”控制。根据设定的保护方式，只要电子鞭炮连续“燃放”时间超过8分钟即会自动停止“燃放”，直到炸头冷却一段时间后才能再次“燃放”。如果在电子鞭炮的“燃放”控制、声光规律的自然性、产品微型化处理等方面进行创新研究的话，电子鞭炮在性能上甚至能够超过传统的鞭炮，具有更好的声光效果，而且电子鞭炮完全是一种电子产品，是一种经济、环保、安全的新型产品。
