自制袖珍液晶电视

来源：本站整理作者：佚名 2011-11-23 09:56:17

　　主要芯片简介一、CTV222SPRC1
　　

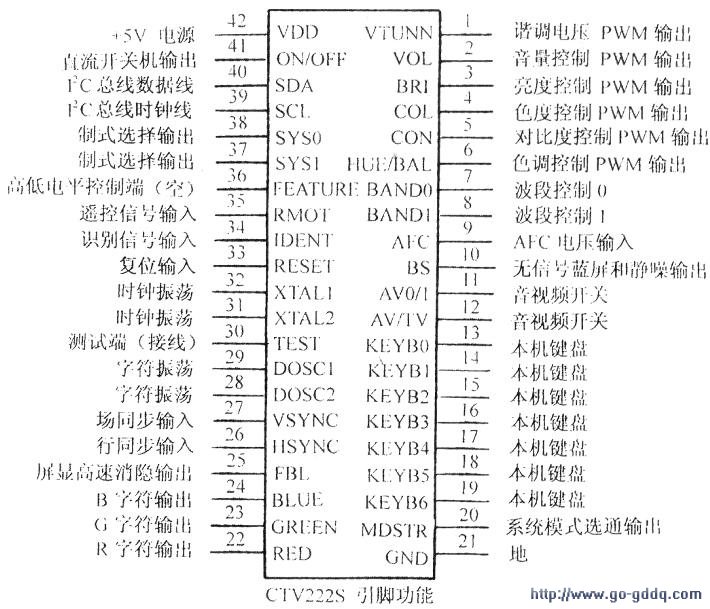

　　1．引脚功能，如下图。

　　2．主要功能如下：

　　1)配合AT24C02存储器可以存储100个频道；2)可遥控音量、亮度、色度、对比度四个模拟量；3)定时关机及无信号自动关机；4)AV/TV切换；5)本机键盘可达28个，各种遥控功能屏显等。

　　二、TDA8362
　　

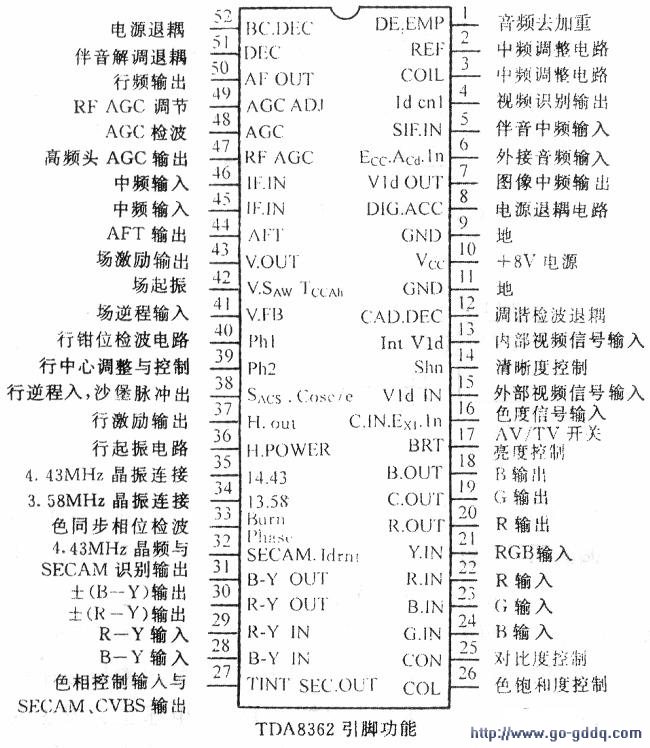

　　1．引脚功能，如下图。

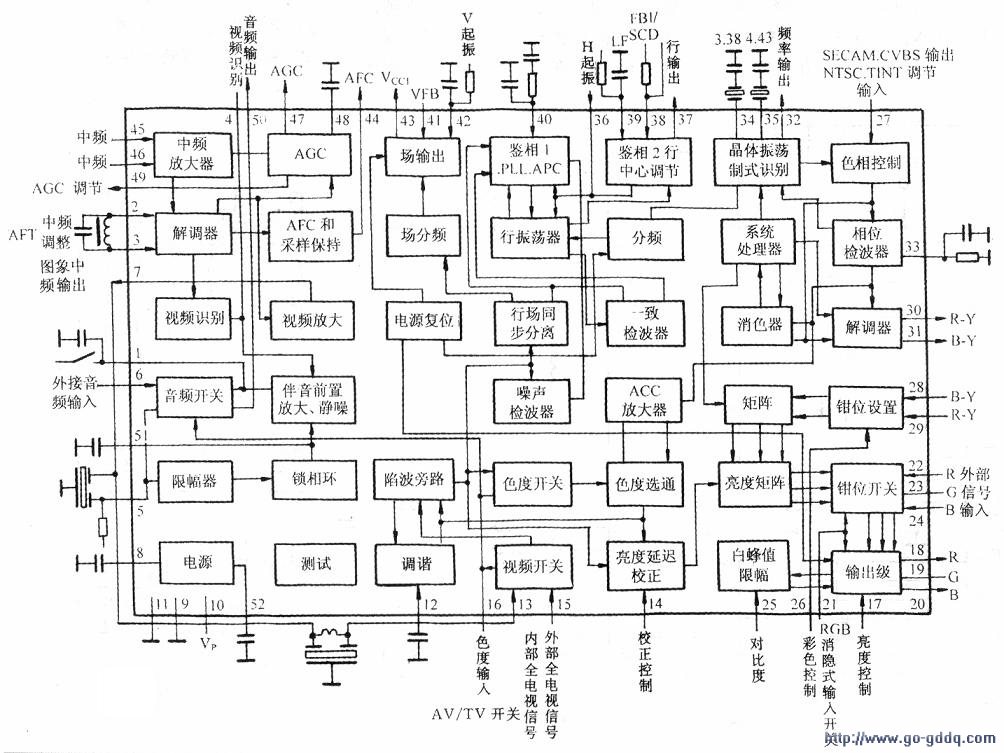

　　2．内部框图，如下图关于这两个芯片的详细介绍在有关文章中已有，在此就不做重复。

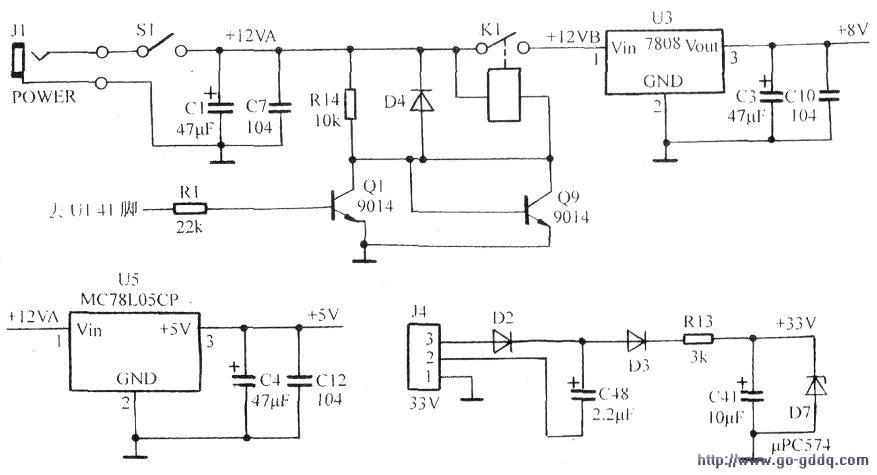

　　电路分部分介绍电源(下图)电源由外接插口J1引入12V直流电源，由开关S1切换后的电源分为两路，一路经U5(78L05)转换为+5V供给CPU部分做待机供电，另一路经继电器K1的一副触点后负责液晶屏、TDA8362等剩余部分的供电，这样可以做到当待机时的功耗最低，工作芯片最少，以提高主要部件的使用寿命。另外调谐用33V直流电源由液晶屏背光逆变器的两只推挽功率三极管集电极取出的高频脉冲整流稳压后获得。
