中频放大和视频检波
　　

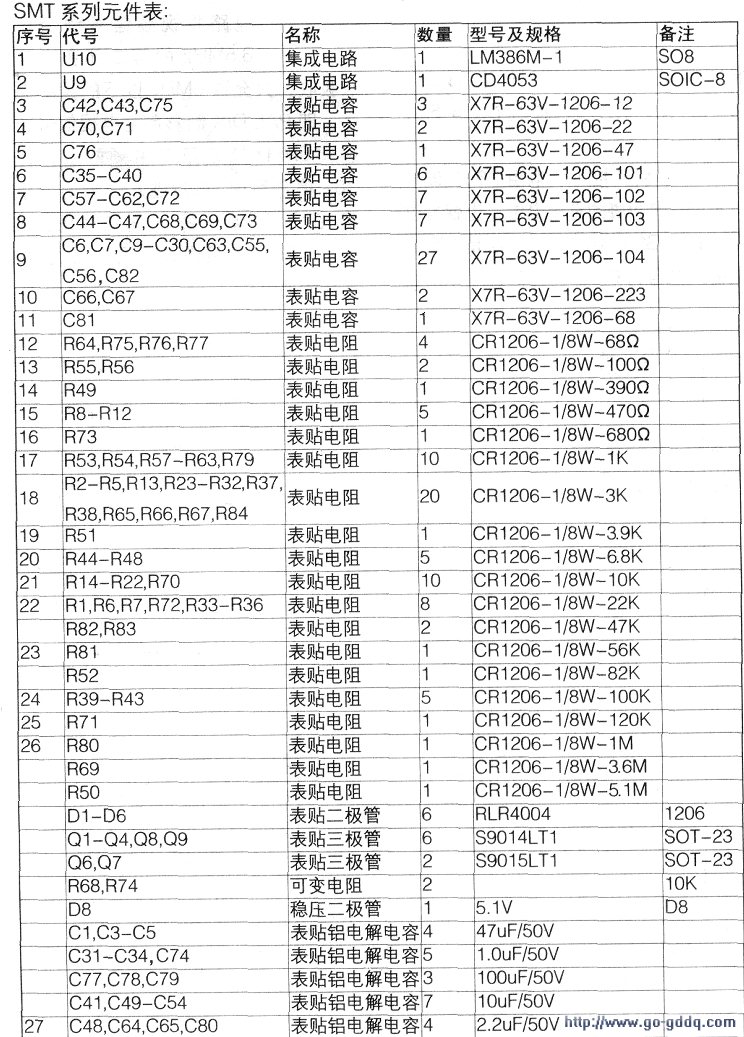

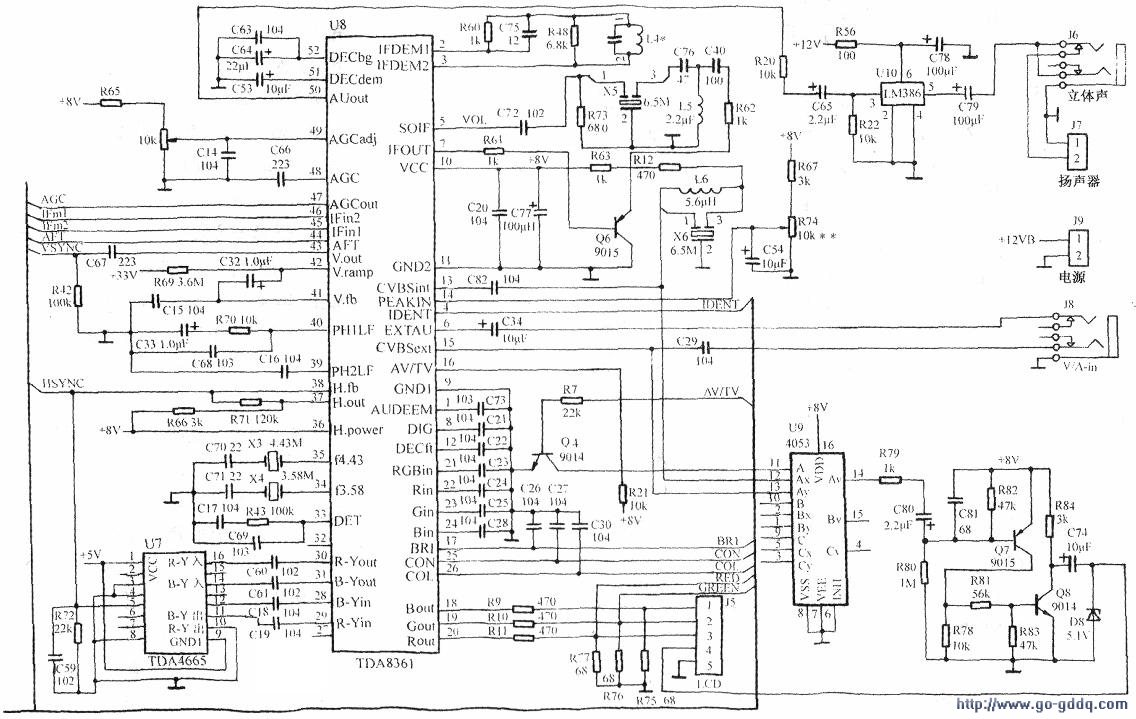

　　经声表面波(SAW)滤波器后的中频信号( IF)送至U8的(45)、(46)脚进行中频放大，放大后的IF信号进入视频检波级，进行视频检波。TDA8362的视频检波电路采用的是同步检波电路。同步检波器具有检波失真小，伴音与彩色副载波的差拍干扰小的特点。U8②、③脚所接L4与其它元件构成移相谐振电路( 38MHz)，调节L4则能保持同步开关信号与待检波中频信号同步，使得在中频信号为38MHz时，同步检波器输出最大检波电压。由同步检波输出的视频信号，在U8内经视频放大后，分成三路：一路送往视频识别电路；一路送往AGC控制电路；第三路经视频放大后由U8⑦脚输出视频全电视信号。

　　视频识别
　　
　　送往视频识别电路的视频信号，经识别判断是电视信号后，识别电路将识别信号分两路输出。一路送往伴音前置放大电路，确保在无电视信号时，伴音电路静噪；另一路由U8④脚输出，此路信号送往CPU，作为无信号蓝屏和自动关机的控制信号。

　　AGC电路
　　
　　视频检波的第二路输出信号作为AGC检波的输入信号。经AGC检波输出两路控制电压：一路经IF AGC放大后送往中频放大电路，控制三级中放增益；另一路由RF AGC电平延迟后由U8(47)脚输出到高频调谐器的⑤脚，控制调谐高放级增益。

　　TDA8362的AGC检波电路采用键控（峰值同步头）AGC检波电路，具有噪声小、抗干扰能力强、反应速度快、灵敏度高等优点。

　　U8(48)脚是AGC检波输出端，其外接电容C66的容量直接影响AGC时间常数．当输入信号变弱时，(48)脚电压下降；反之上升。(48)脚电压在2.5～5.OV间变化。

　　U8(49)脚外接可调电阻R68，调节R68可改变(49)脚的直流电位，也就是改变了RFAGC的起控点。一般是以高频头输入信号为60dB作为起控点，即在接收60dB标准彩条信号时，调节R68．以测得TDA8362(47)脚有6.5V电压为标准，(47)脚是RFAGC控制电压输出脚，电压在5-9V间变化，它将AGC电压送往高频头⑤脚，实现RFAGC功能。

　　彩色全电视信号分离电路视
　　
　　频检波的第三路的全电视信号由U8⑦脚输出，经Q6缓冲后分为两路，一路送往由R12、L6、X6组成的6.5MHz陷波电路，另一路送往伴音第二中频处理电路。6.5MHz陷波电路将视频信号频谱中6.5MHz的第二伴音中频点吸收，只允许6MHz以下的频率通过，即PALD/K制彩色全电视信号通过．6.5MHz伴音第二中频截止。经C82耦合后由U8⑩进入视频通道电路，在内部分成三路，一路送往亮度通道，一路送往色度通道，一路送往行、场同步分离电路。

　　伴音通路
　　
　　送往伴音第二中频处理电路的全电视信号R62、C40、L5、X5等组成的带通滤波网络，得到第二伴音中频，经C72隔直耦合到U8⑤脚，在内部进行限幅、PLL锁相环的同步鉴频后，送到前置放大器及静噪电路。由内部音频开关切换后从U8(50)脚输出到功放集成电路U10(LM386)驱动扬声器。U8①、(51)脚分别接有音频去加重电容。U8⑤脚还具有音量控制的作用，外加0—5V直流电压就可控制(50)脚输出幅值，此电路中与CPU音量控制脚相联接。

　　亮度与色度通道
　　
　　亮度延迟校正电路输出的亮度信号经亮度处理电路进行放大、脉冲峰化控制及黑电平箝位处理后，输出至矩阵电路。色度信号经色度带通滤波电路及自动色度控制电路(ACC)放大后输出色度信号。U8内部解调电路主要用于彩色信号的PLL锁定检测、色同步解调、PAL识别、PAUNTSC制消色、色调控制／色度信号处理、(R—Y)／(B—Y)信号解调以及SECAM参考控制信号的产生。

　　基带延迟电路
　　
　　其作用相当于解码电路的梳状滤波器，主要用于PAL信号的延迟处理和色差信号的自动校准，NTSC制信号的梳状滤波，抑制SECAM制信号彩色副载波的干扰。具体原理是U8(30)、(31)脚输出的(R-Y)和(B-Y)信号送到基带延迟电路U7(TDA4665)(14)、(16)脚，经内部处理后分别由TDA4665的(11)、(12)脚输出两个色差信号，然后经电容耦合送回U8经箝位、放大、色差矩阵、基色矩阵产生R、G、B三基色信号，由U8(18)、(19)、(20)脚输出到J5到液晶屏。

　　行、场扫描电路
　　
　　卡西欧5.6"LCD的接口只需要R、G、B和复合同步，并不需要行、场信号，在此电路中启动行场扫描电路，主要是提供给TDA4665的沙堡脉冲和给CPU的行场定位信号。

　　行、场扫描电路由U8(36)~(43)脚组成。(36)脚为行VCO振荡器的启振电源，第二鉴相器处理后的行频方波脉冲由(38)脚输出经由R71返回到(38)脚，在(38)脚取出沙堡脉冲送给U7，行逆程脉冲送给CPU行同步。U8(42)脚为场启动电源经R69接+33V，(43)脚输出场锯齿波，(41)脚为场反馈信号输入端。

　　AV/TV切换
　　
　　TDA8362本身带有AV/TV切换控制，因此接口比较简单。但由于TDA8362与CTV222S的切换逻辑相反，因此用Q4反相。即当为TV时CPU(12)脚输出高电平经Q4反相，TDA8362(16)脚为低电平，同时此电平也控制U9(CD4053)模拟开关取内部视频信号经Q7、Q8组成的电路整形分离箝位后得到复合同步信号；当位于AV状态时CPU(12)脚输出低电平，TDA8362)(16)脚为高电平，此时TDA8362的视频取用(15)脚的外部信号，音频取用⑥脚的外部信号，U9也切换到外部信号。
