自制袖珍液晶电视
来源:本站整理  作者:佚名  2011-11-23 09:56:17

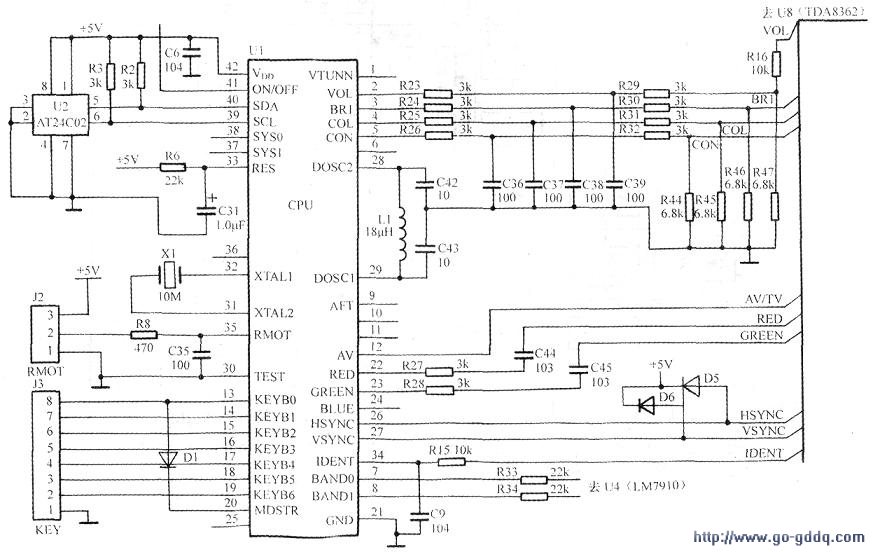

  CPU部分(下图)

  U1(CTV222S)和U2(AT24C02)-起构成最小系统,遥控指令由一体化接收头接收后经J2引入,②、③、④、⑤脚模拟量控制部分由外接RC平滑后再分压接到U8的相应引脚,调谐的波段切换由⑦、⑧脚输出后经U4转换后到高频头,①脚输出的PWM调谐电压经Q5调谐管调谐,RC平滑后供给高频头调谐端。屏显单元,(28)、(29)脚外接LC产生字符振荡,产生的字符信号由(22)、(23)、(24)脚输出经电容耦合到J5去液晶屏显示,为了使字符与图像同步还需将行场回扫脉冲由(26)、(27)脚送给Ul。

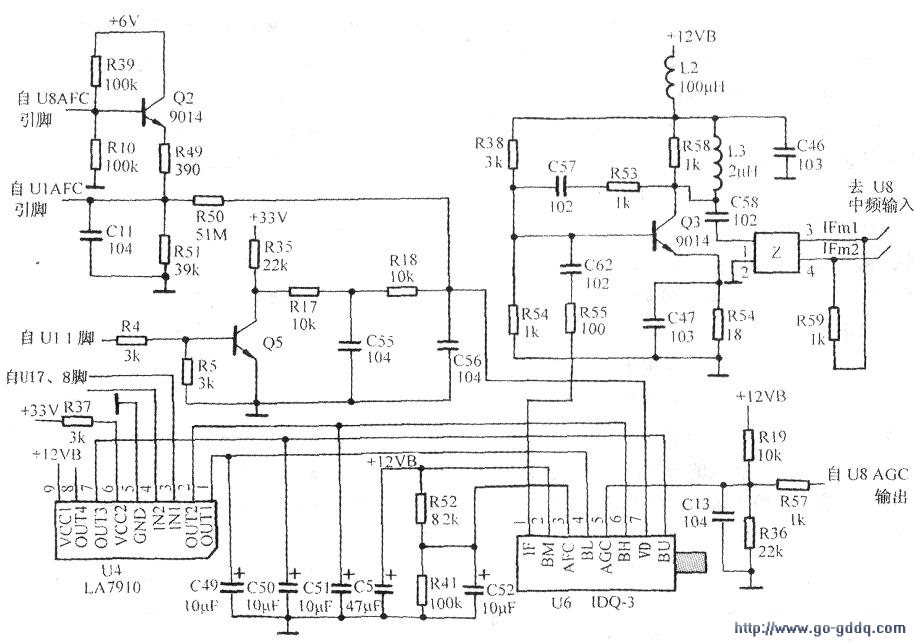

  调谐部分(下图)

  高频头输出的中频信号由Q3的缓冲放大后经声表面滤波送往U8进行中频处理,在进行自动搜索时CPU不断提高调谐电压(实际上是增大①脚输出的PWM波形的占空比J使高频头由低端向高端搜索,U8对高频头输出的信号进行中频处理,当U8检测到全电视信号时就在④脚输出一个高电平,同时U8(44)脚AFT电压也会产生剧烈的变化(当中频输入为38MHz时,中心电压3.5V,此电压经Q2转换为2.5V+2.5V与CPU输入匹配)。CPU接收到识别信号并且CPU的AFT电压大于2.5V时就会放慢搜索速度,当AFT电压小于2.5V时,略微回调,停止搜索等待存储。正常收看时,由于温漂等因素导致中频38MHz偏移时.AFT电压也会发生变化,CPU根据此变化调整调谐电压补偿偏移,以完成频率自动跟踪。
