二、硬件结构
　　

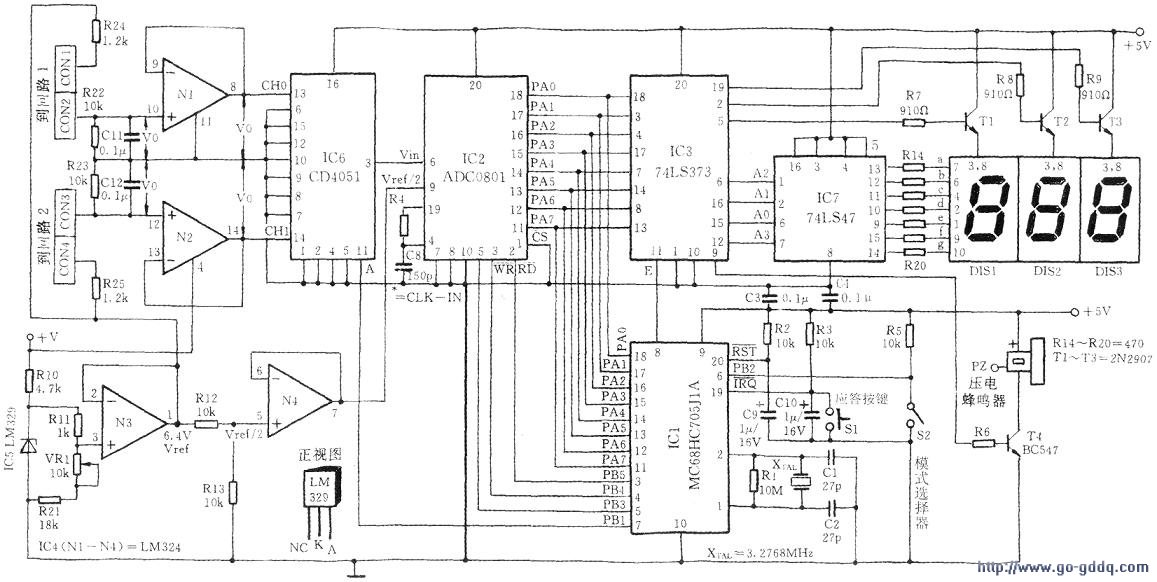

　　下图给出以Motorola公司的MC68MC7051JIA微控制器为主组成的一个呼叫指示系统的4个主要部分。分别为：呼叫检测部分；模拟／数字转换(ADC)部分；显示部分和微控制器部分。当呼叫检测部分检测到某个呼叫点有按键按下时，一个（由与此按键串联的电阻所决定的）直流电压通过导线传送到模拟／数字转换(ADC)部分。ADC将此模拟信号转换为相应的数字信号。再经微控制器作译码和识别，并在7段码显示器上显示出呼叫点的号码。

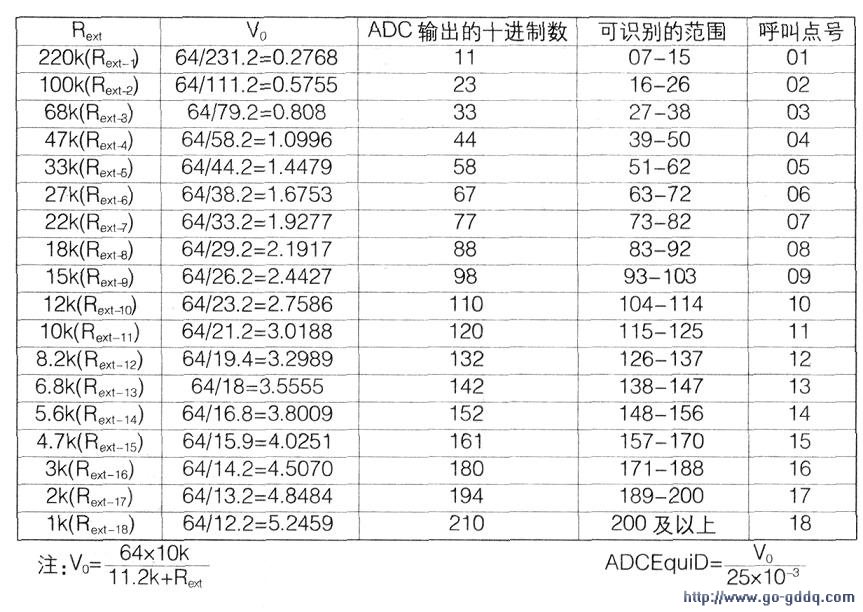

　　呼叫检测部分：用双芯屏蔽电缆将呼叫点与控制器连接在一起。使用屏蔽电缆是为了减少干扰。电阻Rext1～Rext18分别与按键1~按键18串联后接入回路。对于回路1和回路2来说对应的电阻值相同。呼叫回路1和回路2由一个6.4V的有温度补偿的电源供电。R24和R25(1.2k)用来限制电源的电流。R22和R23固定在控制板上，电容C11和C12旁路噪音信号。Vo是当某一呼叫键按下时，在内部电阻R22和R23上的电压降。各呼叫点所使用的典型终端电阻值和其所对应的电压降VO的值见下表。电压降Vo的值是由每次按下的按键（严格地说，是由键上串联的电阻值）所决定的。

　　CD4051(lC6)是一个CMOS的8选1模拟多路选择器。具有二进制数字控制端A、B和C，用此3位控制信号选择相应的8个通道之1连接到输出端。下图给出了集成电路CD4051的连接细节。本项目仅使用了CD4051的两个通道。

　　两个呼叫回路的输出由多路选择器不断地扫描，回路1的输出接到通道0(CH-O)，回路2的输出接到通道1（CH-1）。

　　恒温补偿电压源Vret由国家半导体公司的温度补偿雪崩二极管LM329(IC5)来驱动。使用温度补偿电压源是非常必要的，因为Vret的一点变化，都会引起电阻R22和R23上的电压降变化，从而导致呼叫点号码识别错误。

　　集成电路LM329产生固定的电压输出值为6.9V，并且具有低达0.8Q的动态阻抗，低的动态阻抗缩小了由于输入电压变化、负载变化和馈入电阻值漂移所引起的误差。

　　当所有呼叫键均未按下时，电压Vo是0伏。当有键按下时Vo的值由下式给定：

　　VO-VrefxR22/(R24+Rext+R22)(伏)这里R24为1.2kΩ，而R22为10kQ。集成电路LM324(lC4)中包括N1～N4，做为电压跟随器用来分别缓冲各输入信号电压。

　　模拟／数字转换(ADC)部分：

　　R22上的电压在有呼叫键按下时，变化范围在OV—5.2V之间（见下表）。这一模拟电压由ADC0801(lC2)转换为数字形式。ADC0801是一个8位精度的逐步逼近型CMOS模／数转换器。20脚DIP型封装；输入转换电压范围为0～5V；用单-5V电源供电。有两个模拟电压输入端分别是：Vin(+)和Vin(-)。

　　可用于不同形式的电压输入信号。当模拟信号是单极性，即电压变化范围在0～5V之间时，Vin(+)用做信号输入，而Vin(-)接地。
