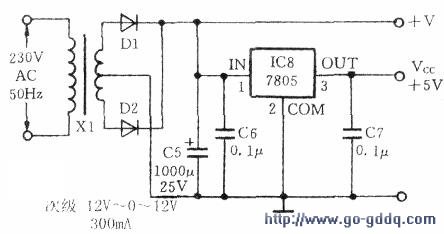

电源：电源电路显示于下图，交流市电经变压器X1降压，次级输出标称值为12V-0-12V、300mA的交流电压。经全波整流二极管D1和D2整流，并由电容C5滤波。输出的直流直接供给LM324( lC4)作为参考电压。同时，再经稳压器IC7805( lC8)稳压后输出，作为包括IC4和参考电路在内的整个电路的供电电源。

　　三、软件
　　
　　MOTOROLA公司推荐的集成电路开发环境( IDE)软件，用于微控制器的编程和系统开发。开发工具包括：编辑器、汇编器和编程器软件。可以支持MOTOROLA公司的设备编程和进行软件仿真，电路内置式仿真器与开发板( POD)一起组成了完整的仿真器和非实时的输入／输出模拟器。可以用于对MC68HC705J系列的微控制器设备中的代码进行仿真、编程、排错和调试。当你将开发板( POD)连接到主计算机和目标电路系统上时，在代码仿真期间，也可以使用目标系统的实际输入和输出线。你也可以使用ISC05JW软件编辑和汇编不含从POD板上来的输入／输出信号的独立的代码。  此开发板( MC68HC705JICS)能够通过串行口与任何运行WINGDOWS 3.X／WINDOWS9X的IBM计算机连接。

　　软件实现如下的功能：

　　1．初始化微控制器的端口A和B．定时器和显示器。

　　2．使用ADC监控呼叫点按键按下。

　　3．显示呼叫点数据。

　　4．识别呼叫点号码。

　　为完成上述系统功能，软件需要很多管理技巧和内部模块。主要的软件模块有：INIT【初始化）；IDENTIFY（识别）；DISPCON（显示变换）；REFRESH（刷新）；READ（读数据）和ACKNOWLEDGE【应答）等模块。各模块的操作顺序和逻辑功能可以从源程序代码中了解。下面对每一模块的功能做简要的讨论。

　　INIT（初始化）：微控制器的端口A和B最初定义为输出端口，锁存器定义为穿透模式，最初的显示为‘000’，表示没有呼叫键按下。定时中断初始化为每10ms产生一次中断。

　　IDENTIFY（识别）：程序在这一部分分析ADC来的数据，识别呼叫点标识。如果发现有某一个按键按下，就将以16进制表示的相应的呼叫点号存入显示寄存器中。

　　DISPCON（显示变换）：微控制器基本上以16进制处理数据，但是为了显示需要，必须转换为BCD码。此软件模块的功能就是找出16进制数据的10进制数值。

　　REFRESH（刷新）和READ（读数据）：微控制器的定时器初始化为每10ms产生一次中断，为了实现多路显示，显示器必须每10ms强制刷新一次。在定时中断服务程序中，微控制器读取ADC的数据并且刷新显示器。

　　ACKNOWLEDGE（应答）：呼叫可以使用应答键来回应，当有人呼叫时，按下应答键，显示器恢复为‘000’，呼叫产生的蜂鸣音停止。

　　四、呼叫指示器的安装
　　
　　根据呼叫点的号码，将各按键连接到一个回路或分别接入两个回路中。

　　显示将根据连接不同而变化。一般来说，呼叫点位于不同的房间中。Rext是决定呼叫点号码的电阻，它与按键串联后接在呼叫回路中。应该使用电铃式按键开关，而Rext装在开关内部。这样，呼叫号码的改变只需要通过更换Rext就可以实现了。

　　注意事项：软件程序CALLNEW．ASM；以及CALLNEW．S19和相关数据，可以在本刊的网站上下载。

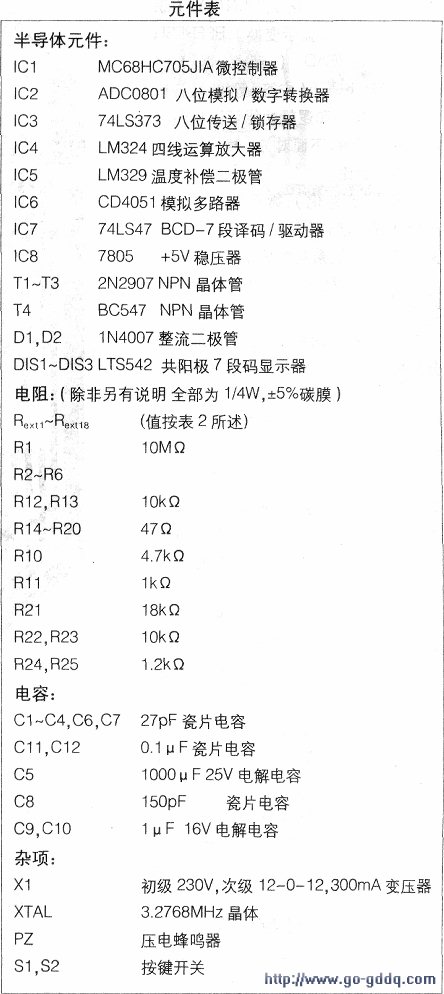

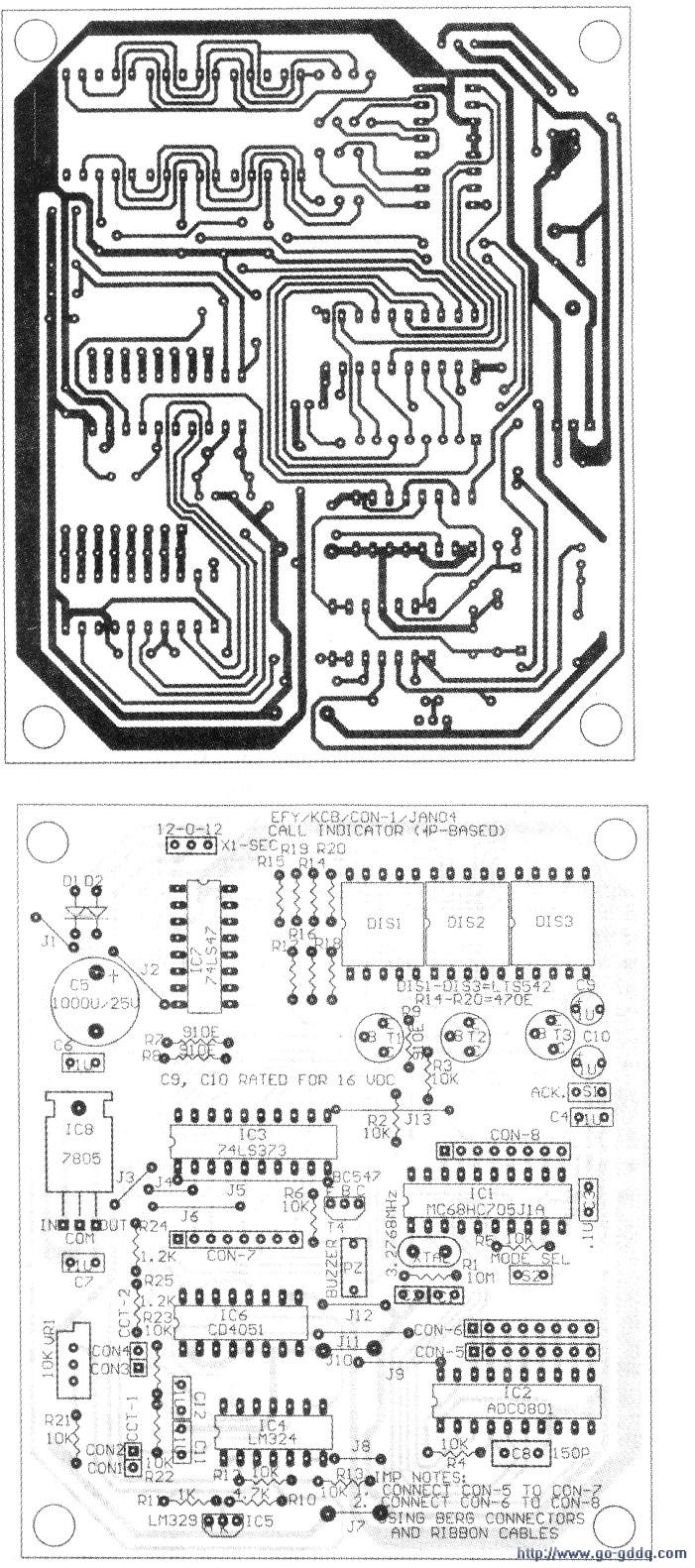

　　此电路的实际大小的单面印刷线路板图见上图，其元件安装见下图。
