电台室存业余无线电业务中的英文名叫作Shack。Shack英文原意足小屋、窝棚、简陋的小木屋的意思。诚如原意所述，用于业余无线电操作的房间可以很简陋，可以不是一个专用的房问，而是小房间的一部分，甚至足阳台、一张桌子而已。个人根据自己的实际情况进行配置，丰俭由人，只要适合于自己的情况，按照自己的操作习惯进行配置，你总可得到一个得心应手的操作空间。笔者将在本文中分析电台室的儿个关键配置，帮助人家搭建一个自己的电台室。

　　电源系统

　　电源系统是电台室中的基础设施，包括交流供电电源、13．8V直流供电电源和小电流的可调稳压维修电源。

　　电源系统的质量对电台的工作状况、操作员的工作舒适程度有直接的影响。交流电源的配置建议要有3路，对于一般的房间，已经有了2路——空调电源和照明或插座。有条件的话，建议从进户的配电箱加装一路专供功放和电台的线路，使用6平方毫米以上的铜线，引线要尽量短，在引入插座的位置加装EMI共模滤波器见右图，消除从电源系统进来的干扰。

　　1 3．8V直流电源是使用较为广泛的设备，在家用状况下，可使用线性电源，考虑到兼顾外出方便，也可使用通信专用的开关电源，如DAlWA的SW一330W见左图，既轻便，对于短波来说也没有明显的干扰。可调稳压维修电源可用于制作一些简单的外围设备如电台接口、话筒／耳机分配器时凋试使用。

　　天线系统

　　天线系统是业余无线电台的关键部分。标准的天线配置是：20m及以上使用八木天线，20m以下使用一单元天线(为此CQWPX和CQWW比赛还设立了一个专门的子组别TB—WIRES来对应这种天线配置)。

　　由于架设空问的限制，以及社会上大多数人对于业余无线电认识有所偏颇，大多数爱好者在架设大型天线时会遇到很多困难。长线天线、倒V天线等成了国内业余尢线电爱好者的主打大线。天线架设的两个原则是：一、在可能的情况下尽少地使用短缩，天线在自然谐振长度下会获得很高的效率和较宽的带宽。二、天线的高度尽可能高。由于地面或楼面的影响，天线升高后谐振频率会有所升高，在调整时需要注意。

　　在使用多根天线时，为避免经常插拔天线，使用一个同轴切换器切换机器或大线是一个好习惯。另外，由于天线架设高度较高，在空气中带电粒f的作用下，天线的接头经常会出现火化和噼啪声，特别是存雷电季节平时可以使用同轴避雷器，在打雷前最好将天线的电缆头扔到窗外。

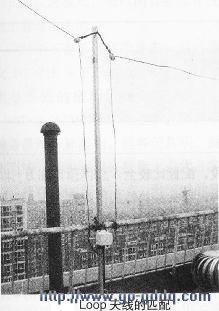

　　此外，天线的架设也是一个不小的工程，部分还涉及到高空作业，在架设过程中一定要遵照施工作业的准则，确保人身安全。笔者使用的灭线如下图所示。

　　操作区

　　操作区是电台最容易看见的部分，就像人的脸一样，留给参观者第一印象的就是操作区。以下就笔者的经验，对操作区的情况作一个简单介绍。

　　电台桌椅：这是最基本的设施，但也不可轻视。在操作电台时，操作员精力集中，不太会关心坐着的舒适程度，但长时间操作下来，不舒服的桌椅配合会使操作者感觉很累，甚至有可能造成部分肌肉疲劳，所以希望要配置电台室的HAM朋友注意这个问题。电台在桌卜的位置不要太高，以手臂自然放置、能轻松调整电台各个按键、旋钮为佳。计算机屏幕稍微比水平视线低一些，以免造成颈椎压力。

　　电台接口：从上世纪80年代后期开始生产的电台绝大多数带有计算机接口，方便与计算机进行交互式操作。

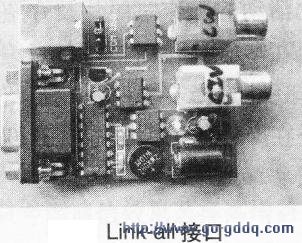

　　如果你爱好操作RTTY、PSK 3l、PACket Radio等数字模式，以及FAX、sSTV等图像通信，配置一个或多个电台接口还是有必要的。其实，大多数接口的作用都是电平转换或者模拟信号隔离传输，有动手能力的爱好者完全可以自己制作。另外，国内外也有爱好者或厂家提供成品的接口，如BA3DP的Link—a11接口见右图等。

　　将操作区的电脑连接互联网也是一个很好的想法。现在很多小区都有宽带，无论是ADSL还是小区宽带，通过这些网络将计算机连接到互联网，可以查看实时DX信息，通过一些Log软件，可以自动提示还缺少的DXCC字头等。在进行比赛时，还可以通过网络将分散在几个地方的电台日志连接起来，共同分析。2007年IARU世界短波锦标赛上，中国的总部电台分别从北京、南京、天津、佛山、杭州、深圳等地接入互联网，交换日志和竞赛信息。

　　U／V电台：用于本地联络，平时可以用来沟通信息，收听、参与当地台网，竞赛时可以用作多台之间的协调。

　　收发信机：收发信机是电台的核心，目前的选择也比较多，价格也比较合适。一般来讲，最好选用操作简单，扩展性强，汁算机连接方便的电台。口本的YAESU(八重洲)、ICOM、建伍是在中国的爱好者中占有率较高的收发信机生产厂家。

　　天调和功放：这两件在大部分的爱好者工作台上是选配件。对于基地台，因为调试时间充分，天调基本上可以不用，但在一些非常用频率上，或天线带宽不够的情况下，天调见左图还是可以派上用场的。功放基本上用于追寻新的DX字头或者在竞赛中使用，功放的使用上一定要注意执照的限制，不能用超过执照的功率进行发射。

　　台灯和时钟：这两样东西也常见于普通的书桌，但在业余爱好者的桌上稍有特殊。台灯尽量选择白炽灯，照亮的区域一般是键盘和收发信机的面板，便于操作。由于通联的标准时间一般使用世界协调时，有条件的话，在电台室可以设置两个时钟，一个显示北京时间，另一个显示世界协调时。

　　台标、证书．奖状

　　业余无线电台和正式的业务电台一样，都是国家无线电管理机关批准设立的。妥善保管电台执照是每一个电台操作员的义务。制作一个台标也是一个很好的想法，可以让参观者知道这个电台的呼号、所属组织等。

　　另外，业余无线电有很多的竞赛，经常参加竞赛有利于提高自己的水平，同时也可以收到很多来自世界各地的奖状。将这些奖状裱装好，按照一定的规则挂好，也可以作为自己的业余无线电爱好发展过程的见证。

　　EMC及干扰预防措施

　　电磁兼容在业余无线电台里是非常重要的话题。一个电台的好坏主要取决于接收系统的好坏。在城市里，电磁环境就非常不好，在自己的电台室中，一定要尽量避免干扰的发生。干扰的严重程度是以干扰源为中心，按照距离的平方衰减的。干扰的消除措施除了在电源系统中使用电源滤波器以外，还可在音频和射频线路比较靠近的地方使用磁环，如电台接口、耳机插口的线路等。其实最主要的方法是将一切可能的干扰源排除在电台室之外，如开关电路形式的手机充电器，有电刷的电动机等。还有一点，就是上面也提到的，电台室的灯，尽量使用白炽灯，不要使用有电子镇流器的节能灯，以避免可能的干扰。

　　简单的维修系统

　　虽然一般的操作员不是DIY的发烧友，但是电台相关的一一些简单工作还是可以自己动手的，如焊接一个耳机一分二的接口、搭接一个计算机到收发信机的控制接口等。这些小部件的制作虽然简单，但有助于理解电台的工作原理，自己也很有成就感。

　　总之，各位爱好者可以根据自己的实际情况，配置全部或部分的设备器材及基础设施，在自己感兴趣的领域进行探索，总会有意想不到的新发现。
