本文数字式按时服药提醒器为全数字电路结构，其中时钟信号电路为专用秒信号发生器，采用晶体振荡器，频率稳定，并带闹钟信号，工作时间设定为1—8小时，其八挡可选择，到时由扬声器报警，提醒病人按时服药。

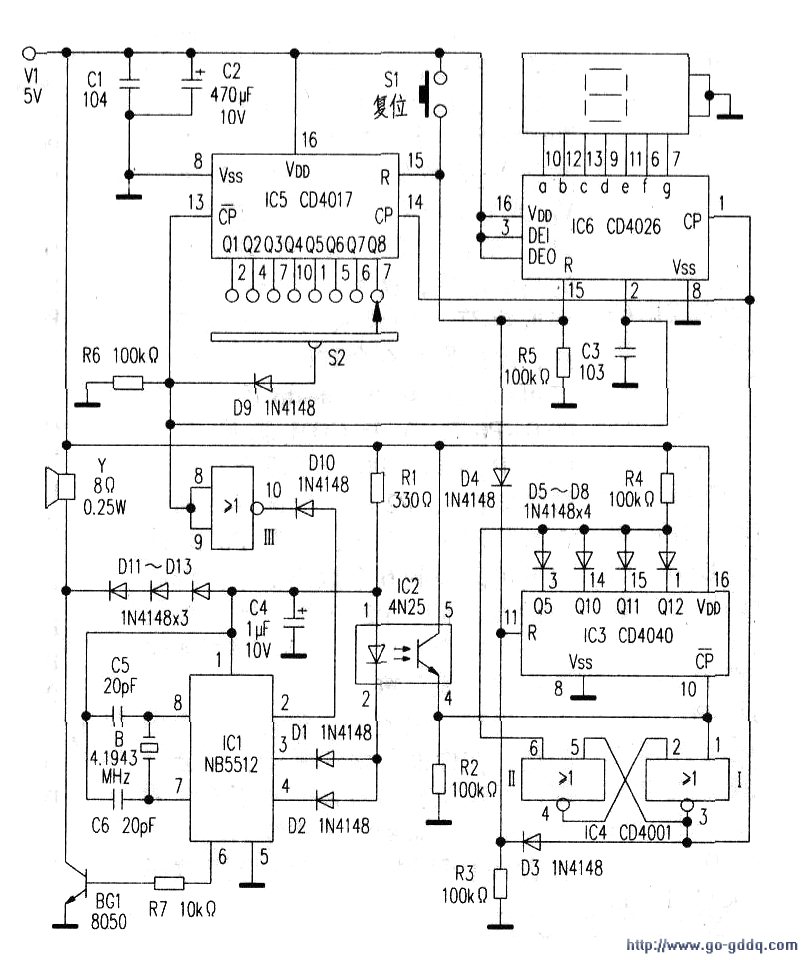

　　一、电路组成整机电路如附图所示。

　　1、IC1为秒脉冲信号发生器，(7)、(8)脚按晶振，c5和C6为校正电容组成秒脉冲振荡电路，第(3)、(4)脚输出秒脉冲信号经D1和D2隔离送入下级，其中，第(2)脚低电平时，由第(6)脚输出频率为lkHz、占空比15%-85%变化启动闹钟信号，经BG1放大，推动扬声器Y发音。

　　2、IC2光电耦合器由(1)、(2)脚接收秒脉冲信号，经(4)、(5)脚光电三极管放大，从第(4)脚输出，作为下一级基准信号。
　　
　　3、IC3=进制计数／分频器，IC4为两输入或非门，其中IC4的I、Ⅱ组成R-S触发器，由步级输入的秒信号分别送人IC3的(10)脚与IC4的(1)脚，其中IC3的(1)、(3)、(14)、(15)脚与由二极管D5~D8及电阻R4组成的与门连接，将输入秒信号进行分频(3600)．在IC4的(3)脚输出“一小时”信号，供下级时间选择与时间显示电路工作。

　　4、IC5十进制计数，分配器从IC5的⑩脚输入“一小时”信号，然而在(2)、(4)、(7)、(10)、(1)、(5)、(6)、(7)脚分别输出1~8小时信号，与开关S2连接至(13)脚锁定，同时经IC4或非门Ⅲ反桐，启动闹钟信号报警。

　　5、IC6十进制计数，7段译码器由(1)脚输入“一小时”信号，输出端(10)、(12)、(13)、(9)、(11)、(6)、(7)脚连接数码发光二极管，显示工作时间l-8小时。(2)脚锁定高电平有效，(15)脚复位与开关Sl连接。

　　二、工作原理
　　
　　由IC1产生的脉冲信号，经IC2隔离放大，然后送人由IC3与IC4组成的分频器输出（3600秒）“一小时”基准信号：一路送人IC5选择与决定报警时间，另一路送AIC6显示电路即数码LED指示工作时间。工作过程如下：首先，按动一下Sl使电路复位，并将Sl选择在所需位置上，脉冲电路与“一小时”电路相继开始计时，到时关断信号从S2输出经D9隔离，分别使以下电路动作：一路经IC4(8)、(9)脚反相启动报警电路，另一路送IC5(13)脚和IC6(2)脚均为高电平电路锁定。此时，整个电路处于报警状态，随之数码管显示服药时间已到，告知病人应及时服药了。

　　三、安装与使用
　　
　　本机可安装在合适的塑料盒内，左边为扬声器，右边为数码LED及复位钮。其中数码管发红光、绿光均可，尺寸选1.2寸较醒目；扬声器选择直经2寸即可，音量已足够大了。Sl复位开关选轻触型，规格6x6带塑料帽。S2为时间选择开关，规格lx8即1刀8位型。使用时，先将S2拨在相应位置上，例如：服药时间一日三次即8小时一次，就拨在最后一挡，然后，按动si将电路复位，你就可以办其他任何事，到时报警声会告知你必须服药了，服药后，再按动SI将电路再复位，进入第二巡回。
