电流、电压互感器正确接线与接地方法
来源:本站整理  作者:佚名  2010-08-19 09:50:38



  电流互感器(俗称CT) 、电压互感器(俗称PT)是电力系统中的重要设备。与电流表、电压表、功率表、频率表等测量仪表、继电保护、自动励磁调整等装置相连,在安装和维修时接线的正确与否,直接与电力系统安全稳定运行紧密相连。电流互感器原理接线图见图1。电压互感器原理接线图见图2。

  一、电流互感器的正确接线1.电流互感器一、二次端子标志电流互感器一次侧端子标志为 L1、L2(见图la)。二次侧标志为K1、K2。当一次侧电流为由L1 流向12 时,二次侧电流由K1 流向负载再流向K2。也就是说一次侧L1 与二次侧K1;一次侧L2 与二次侧K2 为同名端。

  2.正确接线(1)如施工图纸上标有极性端子的代号标志,一定要按图纸标注的代号标志对应电流互感器上的端子标志正确连接并复查。

  (2)如图纸上并未标注出极性端子的代号标志,要坚持L1 与K1、12 与K2 为同名端这一原则来正确接线。具体接线时电流互感器一次侧接电流由Ll 流向L2 连接安装,二次侧的K1 端接仪表的电流流入端,K2 端接仪表电流流出端并可靠接地。

  二、电压互感器正确接线

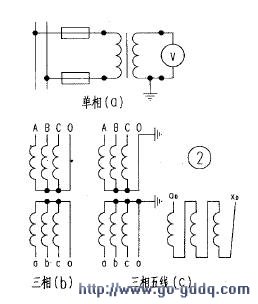

    1.电压互感器一、二次端子标志电压互感器一次侧端子标志为 A、X。二次侧端子标志为a、x(如图2a)。其中A 与a;X 与x为同名端。

  2.正确接线
     (1)如图纸上有标志,一定要严格按图纸标注,仔细核对电压互感器的对应端子接标注接线。

  (2)如图纸上没有标志,要坚持A 与a,X 与x 为同名端这一原则。具体接线时电压互感器二次侧首端(a)端子应和所接仪表等装置的相线端连接,末端x 应与仪表等装置中性线相连并可靠接地。

  三、电流、电压互感器的接地
    1.电流、电压互感器只允许一点接地,不允许两点或多点接地。该接地点只允许在二次回路。

  2.电压互感器接地在二次回路上取一点接地。一般在二次回路的中性点或公共端进行一点接地。

  3.电流互感器接地时通常将三相3 台或2 台电流互感器组成一组。按星形(Y)、不完全星形(V)、三相三角形(△)等接线方式接线后,在二次回路的中性点或公共端进行一点接地。

  四、电流、电压互感器接线时注意事项
    1.接入电压互感器的负载(电压线圈)必须并联接入,所有并联接入的负载,其额定电流不能超过电压互感器的允许负载电流。

  2.接入电流互感器的负载(电流线圈)必须串联接入,所有串联接入的电流线圈其总阻值不能超过电流互感器二次侧所允许的电阻值,否则会影响准确度甚至损坏电流互感器。

  3.所有连接二次回路的导线,应用多股绝缘铜线,不准用单股线,其截面应≥1.5mm2。接线时一定要遵守电流互感器二次侧决不能开路,电压互感器二次侧决不允许短路的原则,并保证二  次侧和铁芯都必须可靠接地。

  4.接线完毕一定要认真复核并进行必要的电气试验,作好记录并经相关人员、部门验收无误后,方可投入运行。
