时间继电器触点符号的记忆方法
来源:本站整理  作者:佚名  2010-08-29 07:58:54



  时间继电器是按时间顺序对电路进行定时、延时控制的低压电器元件,种类有电磁式、电动式、空气阻尼式、全电子式和全机械式等。就原理结构、可靠性、价格而言,空气阻尼式时间继电器在电工电子电路中被广泛应用。笔者在教学中发现学生记不住各种触点系统符号,针对这种情况,笔者总结出一种简便的记忆方法,编成一句顺口溜:

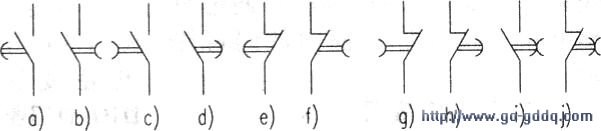

  左凸右凹。延头瞬尾;左凹右凸。瞬头延尾:凹凸都有。延头延尾;NO、NC看常态。参看附图,图中共分五大类十种连接情形。凸凹是指触头的动触片上的动作方向呈凸形,或者呈凹形。左右是指触点相对于直线的位置。延头瞬尾是指线圈得电后触点延时动作。线圈失电后触点瞬时动作。瞬头延尾与延头瞬尾相反,NO、NC则是英文中的常开和常闭文字代号。例如,图中的f情形,它是右凹NC,由上述所说,第一,它应该属于延头瞬尾,即线圈得电后触点延时断开(动断),线圈失电后触点瞬时闭合,恢复常态;第二,它又应该属于NC常闭触点。结论:f是延时断开的常闭触点。另外,图中的i、j情形,动作方向既有凸又有凹,说明该触点在线圈得电或者失电后延时动作(动合或者动断)。
