双桶洗衣机的脱水电机输出轴与脱水筒处在同一条中心线上,常会因意外造成绕组断线。简便的修理办法是更换电机,成本在100~150元不等。然而,拆开电机一看,故障常是绕组某处断线所致,若外观及电机绕组绝缘尚好。可将断处对接锡焊,电机便能继续使用。这样做既不影响修理者的合理工时收入,用户费用又可降低一半以上,实属两全其美。
拆开电机,检查绕组,确定断线处。对断处绕组线匝用无缝口的锲片(类似嵌线用的刮板)将断开的线圈轻轻拨开,即可对断线点进行维修。

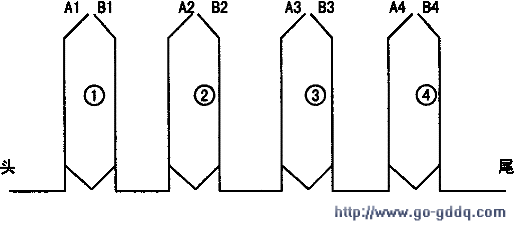

为了叙述方便,笔者将一绞线圈的故障圈数画成绕组的展开图形式见图l。实际上①匝、②匝、③匝……n匝是位于同一绞线卷内。
(1)只有一匝线圈断开
线圈①匝在端部位置AlBl两点断开,其余A282……AnBn均不断。这就很简单,先用万用表校通头与A1;尾与B1,再将A1Bl临时接通,此时,不通的绕组便接通了。
(2)两匝以上线圈断开
在同一绞线圈内有①②③……n匝断开,只要不超过线圈圈数的5~10%,例如JXx-90B电机主、副绕组均为107+214=321圈,即使断了10~20圈也可以修好,并不影响使用。
我们以上图所示的4匝为例,用万用表测出与头相通的A1,与尾相通的B4,将A1与B4接通即可修好,这样做相当于丢掉3匝圈数。
(3)接头的方法

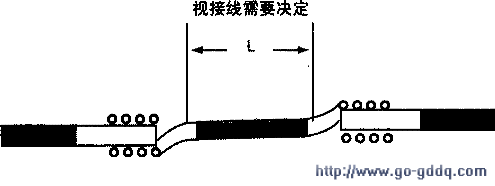

将断头处原漆层处理干净,用不小于原线径的一段漆包线并把两端的漆层处理干净,如下图所示。将裸铜线部分绕成拉伸弹簧状,套在断头裸铜线部分,然后焊锡。助焊剂宜用松香不宜用焊锡膏。
(4)接头的绝缘处理
将修好的断头用电容纸(或0.10mm的黄腊绸)缠绕2~3层,然后用腊线捆在原线圈上,不必死紧,仅定位而已,以不碰触转动部分为原则。对多匝断开的情况丢掉的几匝将其断头剪去不等的长度,其目的是加大裸铜头的绝缘距离,用电容纸妥善隔离,分别贴附于原线圈。在接好和丢掉的断头周围涂上绝缘漆,并用电吹风吹干,或者用硅胶、火漆等封固亦可,以防绕组在电磁蠕动下造成新的短路。
将电机安装好,检测其绝缘电阻应大于0.5MΩ,并按原线路接好,通电运行10~15分钟,温升正常,即为修好。
经验:本文介绍的电机绕组修理方法,还适用于一般的异步电动机、超重机械用线绕式调速电动机等多种绕组断线的硬故障。此等情况笔者均多次碰到过,经大胆、细心的实践,定会技术娴熟,受益匪浅。
