现在彩电CPU普遍采用了电压控制键盘操作的方法，这虽然和总线控制没有直接的关系，但由于是近几年才出现的技术，而且容易引发一些特殊故障。所以在这里也做一简单介绍。
过去我们所接触的CPU，其模拟量的面板控制一般采用键扫脉冲输入/输出的方法，具体做法是CPU有一组（6～8个）脉冲输入/输出脚。其中某两只脚短接便是一种模拟量的控制，将CPU两只不同的脚两两组合，便形成了不同模拟量的控制。这些不同模拟量的控制不会互相影响。

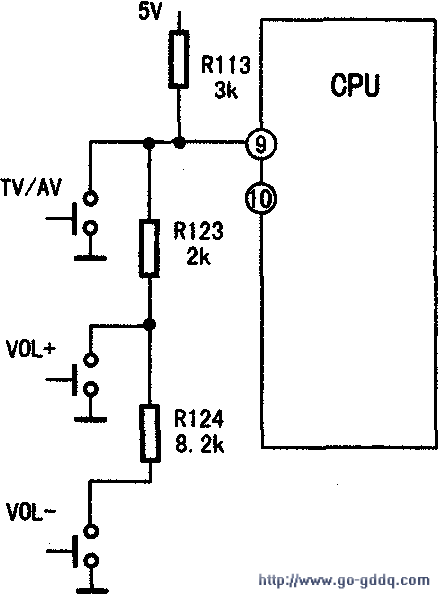

也就是说，VOU+的键绝不会变成VOL-，但在电压控制键盘的机器中。这种故障却有可能发生。我们分析一下它的控制原理，就知道是什么道理了。图3是某CPU电压控制键盘的简图。附表为该CPU⑨⑩脚在不同的电压下所完成的功能：
| 功能电压 | ⑨脚 | ⑩脚 |
| 0～0.5V | TV／AV切换 | 频道加 |
| 1.5～2.5V | 音量加 | 频道减 |
| 3.5～4.5V | 音量减 | 菜单 |
下图电路中，CPU的⑨脚电压有几种可能：如果三个键（TV／AV、VOL+、VOL-）都没有按下，则⑨脚电压是5V（没有分压），这时CPU什么也不干；当按下TV／AV键，则⑨脚电压是0V，CPU将完成TV／AV转换功能；当按下VOL+键，可以算出⑨脚电压是2V（R113与R123分压），CPU完成VOL+功能；同样，当按下VOL-键，⑨脚电压是3.9V，CPU完成VOL-功能。可见。
CPU⑨脚电压的大小，决定了其完成什么功能。搞清楚了这一点。我们便不难想象，当这些分压电阻中有某个阻值发生了变化，则按键的功能也将发生变化。比方说。如果R123的阻值由2kΩ变到10kΩ，则当按下VOL+时，可以计算出CPU的⑨脚电压是3.9V，CPU将完成VOL-功能，这样，VOL+键就变成了VOL-键。还可以想象，当面板上某个轻触键漏电时（这种故障经常发生），屏幕上表现出来的可能是另外的一个键在漏电。例如TV/AV键漏电，而恰好它漏电的阻值在2kΩ左右，相当于VOL+被按下，则屏幕上不断显示音量加，同时音量不断增加直到最响，而这时即使将VOL+键拆了也没用。举这个例子并不是人为地在制造故障，TV／AV键漏电怎么就正好变成2kΩ？这仅仅是为了说明问题。
