一台彩电的生产过程中。需要调试的地方很多，如中放AGC的起控点、帧幅、帧线性、行幅、行线性、副亮度，还有供用户调节的亮度、对比度、色饱和度、音量等等。早期生产的电视机中。这些调整都采用可变电阻或电位器，这种方式的缺点是显而易见的：不但调节麻烦。而使用日久以后，会使原来调好的参数改变。从而引发各种故障。

　　为了克服电位器调节方式的缺点，后来出现了用电子控制的方法，也就是上一代遥控彩电所采用的，用CPU的几个不同的引脚。输出脉宽可调的脉冲信号。然后经过积分电路产生可调的直流电压。用来对各模拟量进行控制。同时，CPU有许多引脚受用户的操作控制，改变相关引脚的逻辑电平，就能控制各种状态的切换。这种方法的缺点是控制线太多，特别是在多制式彩电中。需要对彩色制式、伴音制式、PAL制和NTSC制的场频、场幅、TWAV等状态的切换，必然使CPU引脚越来越多，对于印刷板的布线和维修都不方便。总线控制技术的产生，使这些问题迎刃而解。总线控制的电视机中。只需两根线（一根时钟线，一根数据线）即可完成所有的控制。

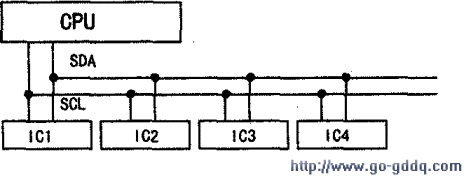

　　目前电视机中采用飞利浦总线控制技术和标准（通讯协议）。它的工作原理可参看附图。
　　
　　 CPU输出一根数据线（SDA），一根时钟线（SCL）。同时，被控制的各个集成块IC1～IC4同样也有一根数据线和一根时钟线，它们彼此并联在一起，CPU向各IC发出指令，就能控制它们启动各种不同功能。
