从性质上来看，CPU的引脚除了电源、复位、晶振以外，一般可分为输入脚和输出脚两类。对于输入脚。比如遥控信号输入、同步信号输入、AFC信号输入等，是用来将信息告诉cPu，以便让CPU了解整机的状态或用户的需求。从而对整机进行控制。
输入脚出问题。轻则CPU失去某种功能，重则CPU判断错误而使整机工作混乱（如制式错）。对于输出脚，比如模拟量控制输出、调谐控制输出、AV／TV控制等，这些脚是用来执行指令的。
从所输出的信号来看。CPU的输出脚两种：一种是输出一连串脉冲。通过改变脉冲的宽度（占空比），经外电路积分后得到可变的控制电压，如模拟量控制输出脚；另一种输出的是逻辑电压，要么是高电平，要么是低电平，没有中间状态，如AV／TV控制，待机／开机控制等。它的输出只有两种状态。

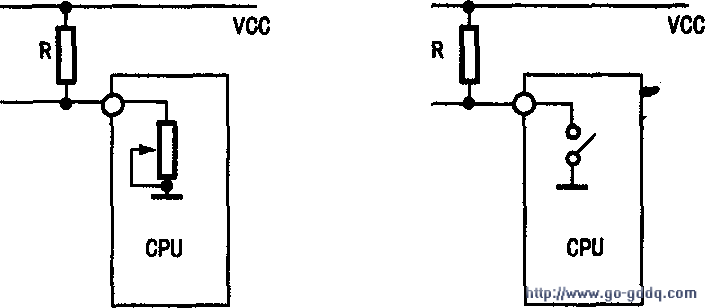

对于输出脉冲串的引脚。我们可以想像为左图的形式；对于输出逻辑电压的引脚，可以想像为右图的形式。尽管CPU内部并不一定如此，但这样可以帮助理解。大多数输出脚都有一个“上拉电阻”，即图中的电阻R，引脚通过上拉电阻接电源。对CPU供电的要求是电压要准确、稳定。绝大部分彩电所用的CPu能接受4.8～5.2V的电压。电源纹波要小。若电源纹波太大。则会出现死机或一些莫名其妙的故障。
对于复位电路，首先要清楚清楚所使用的CPU是高电平复位还是低电平复位。凡是正常工作时复位脚是高电平的，则属于低电平复位的；凡是正常工作时复位脚是低电平的，则属于高电平复位的。
许多人在检查复位脚时。往往只注意复位脚的电压。认为只要电压对就万事大吉了，其实电压正常仅仅是一个方面。对于复位来讲，还有一个电压延迟的问题。以低电平复位为例。正确的复位应该是。复位脚的电压建立时间。应该比CPU供电脚延迟50毫秒左右；如果复位脚的电压和供电脚同时建立，则失去了复位功能。CPU必然死机。CPU的复位脚是否得到了正确的延迟，业余一般无法测量。但我们可以采取人工复位的方法加以确定。比如对于低电平复位的CPU，我们可以将复位脚对地短路一下，以保证复位正确。
