2.无字符显示
无字符显示也是CPU邮分的常见故障。电路中字符显示的条件是：（1）CPU字符振荡器必须正常工作；（2）帧、行逆程脉冲必须送到CPU，并且幅度要足够，两者缺一不可。所以，如果发生无字符显示的故障。首先应该检查字符振荡器和帧、行逆程脉冲。
大多数CPU有字符振荡器的引脚。用英文缩写OSD表示。
外接一个电感或可调中周。当外接电感或中周损坏时，字符振荡器不能工作，也就无字符显示。字符振荡器如用外接固定电感的，一般只需用万用表测量，只要外接电感不开路即可；如用外接中周的，需检查中周内线圈是否开路，是否种外壳短路。字符振荡器外接的电感或中周需要更换时，应使用原配的型号，不然会使振荡频率不对而造成字符显示的似置不对，或干脆没有显示（字符严重偏移，跑到屏幕外面去了）。
要使CPU能正常提供屏幕显示，还必须给CPU送入帧、行逆程脉冲。帧逆程脉冲让CPU确定字符在屏幕上垂直显示的位置。行逆程脉冲让CPU确定字符在屏幕上水平显示的位置，两个脉冲中缺少任何一个，都会使CPU因无法定位而无字符显示。因帧、行逆程脉冲造成的无字符显示，如用示波器检查会很方便。一测便知究竟是帧还是行逆程脉冲不正常。如果没有示波器的话。检查就很麻烦，需沿着帧、行逆程脉冲的传输通路逐步检查元件和印刷电路。

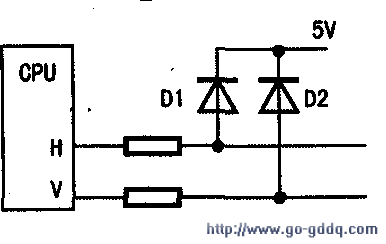

有些机型为了限制送入CPU的帧、行逆程脉冲幅度，往往在CPU的帧、行逆程脉冲输入脚上接有钳位二极管，如上图中的D1、D2。当逆程脉冲的幅度超过5V时，D1、D2便导通，把逆程脉冲的幅度限制在5V以下。但D1或D2中有任何一个漏电，都将使该路的逆程脉冲幅度大大减小。D1或D2若发生漏电时，不能随便拆除不用。虽然有时拆除了D1、D2能使字符正常显示。但逆程脉冲一旦过高就会损坏CPU。
CPU输出的字符R、G、B信号，在屏幕上显示出来的常见方式有三种：第一种是叠加方式，即字符R、G、B信号和图像R、G、B信号叠加在一起后送到视放电路（如金星D2918、D2908等线路）：第二种是在灯座板上另加字符显示三极管（如金星C542、C5438等线路）：第三种是将字符信号送到解码集成块的R、G、B输入脚，和字符消隐信号配合，然后和图像R、G、B信号一起输出到视放电路（TDA线路较常用）。需要注意的是，采用第二种方式的字符显示，如果某颜色字符显示三极管漏电，并不是所对应的字符颜色不显示。而是屏幕一片单色且有很亮的回扫线。

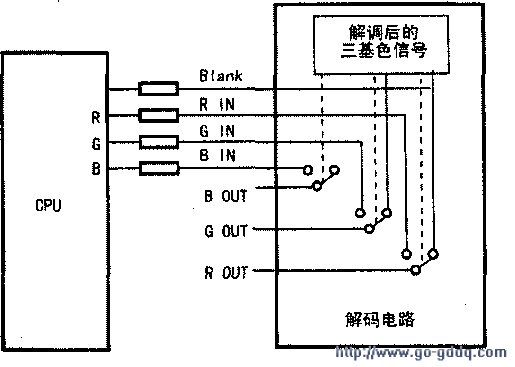

在不同的显示方式中。字符消隐信号的作用也不同，在第一、二种显示方式中仅起字符挖框作用，即消除字符后面的图像信号。使字符显示更清晰。这时如果字符消隐信号丢失，只不过字符显示淡。而如果有某种原因使字符消隐信号一直输出高电平，将会造成无图有字符的故障。在第三种显示方式中，它起高速切换开关的作用，即当没有字符信号输出时，CPU字符消隐脚输出低电平，解码电路输出的R、G、G信号是图像信号；而当有字符信号输出时，CPU字符消隐脚输出高电平，使解码电路输出的R、G、G信号切换到字符信号。可见。在这种字符显示方式中，如果字符消隐信号无输出，将会造成无字符显示的故障；而如果字符消隐信号一直输出高电平，将会造成无光有字符的故障。下图可以帮助理解字符消隐（Blank）信号的作用。
