几点注意事项：

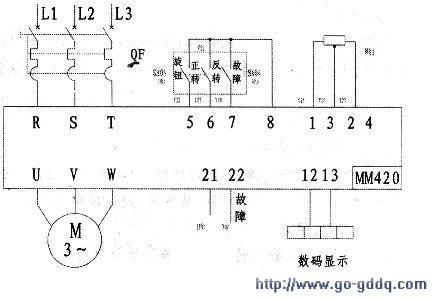

　　（1）零启动方式如图下所示的接线方式，当启动命令闭合后，电位器可能处在两个极端的位置，一个是最小位置，一个是最大位置。

　　在最小位置处，慢慢旋转电位器，到所需要的工作频率。

　　同时观察电机的启动情况。在较低频率的情况下，电机首先建立定子磁通（低压建立磁通，电流不会很大），一旦磁通形成，频率和电压的关系建立，变频器就可以按照V／F或矢最控制方式带动负载启动。

　　当电位器在最大位置时，相当于全压启动，变频器往往容易出现过流报警和故障现象。这个现象就要设法避免。

　　（2）电压缓启动方式如图4所示的接线方式，当启动命令闭合后，变频器以某一固定频率启动电机。这个固定频率可能不是最低，或者在最大位置处，仍然达不到降低或限制启动电流的作用。这时，适当延长斜坡上升时间P1120，或者再激活电压软启动参数P1350，降低启动电流，使电机缓慢地顺利启动。也就说明所带负载不是很重，可以通过这种方式启动。

　　并可以观察启动电流，看大电流的持续时间有多长。

　　（3）启动提升问题不管何种方式，通过变频器均能减少启动电流。但是启动负载较重时，电机就不能顺利启动，会出现“憋轴”现象。长时间持续的大电流会使变频器报警或故障动作。这种情况，说明启动电压过低或斜坡上升时间过长，或者电位器在最小位置处（电位器不能从零开始，要有一个最低频率值）。改善方法有二：1）电位器的下端设置下偏置电阻，让电位器回到最小时，也保持一个最小给定值。2）修改程序参数中P1080，最小频率等于5Hz。这样电位器关断到最小时。变频器还是有5Hz的输出。这样虽然解决了启动，但对于必须完全停止，不能保持最低频率值的情况，此法就行不通了。

　　因此，按斜坡上升时间，且这种直线启动的方式不行时，必须激活参数P1312，提升启动力矩；连续提升参数P1310；加速度提升参数P1311；提升结束点的频率值P1316等参数。这里提升和降低是一对矛盾，应当合理的选择参数值。在启动的初期，适当的提升启动电压，让电机形成启动转矩（而不是堵转），能够转动后，再按照V／F关系斜坡上升，达到设定值。这样，把提升量叠加在斜坡上升直线上，得到一个合理的启动曲线。优化这些参数，便可以得到最佳效果。

　　9.电动机的停止
　　
　　电机的停止也不能被忽略，停机时，由于负载的惯性，电机尤法马上停止。因而常使用机械制动及在电气上的能耗制动、再生回馈制动、反接发电制动等。西门子的变频器有3种停止方式供选择；Offl使变频器按照选定的斜坡下降速率减速并停车；Off2使电动机依惯性滑行，最后停车；Off3使电动机快速地减速停车或者直流注入制动、复合制动方式。

　　假如采用电气制动。西门子M系列的变频器。只能使用直流注入制动的方式。因为，变频器的电气结构是电压型逆变器，整流桥是二极管，无法向电网回馈。所以，只有按照一定斜率的方式停止，若速度指令下降得稍快时，就会出现速度超调现象。因而要快速停止，必须是能耗制动。

　　不同的负载形式，停止时的要求也不同。位能（势能）负载，如天车的重物下降时，受重力的影响，产生回馈制动现象。

　　但西门子M系列的变频器没有这种方式，只能按照一定斜率的方式停止，并且，斜率下降时间要长为好（以便逐渐消耗负载上的能量而停止，过快时要超调。笔者曾经把下降时间缩短到2s，但电机并不能2s停止。水泵停止时，未关断出口阀门的情况中，会产生“水锤现象”。道理和解决措施同上。总之，停止时负载上的能量，要么回馈，要么消耗，才能平稳地停下来。更不能直接拉闸或切断接触器，这也是前面强调变频器前后不宜装接触器的一个原因。
