此机的伴音正常，说明微处理器控制电路和开关稳压电源电路工作基本正常。开机测量电源输出排插XS803①脚有正常的+12V电压值，③脚也有正常的+5.0V电压值，既然这两组电源电压输出都正常，那么背光灯逆变器电路的供电电源有可能也是正常的。仔细观察屏背面的背光，果然有亮光，是正常状态。就此判断故障范围在主板电路或显示屏逻辑控制电路等，着重检查各电路的电源供电，检测主板电路中的几个关键电源电压都是正常的电压值，测量LVDS输出排插XS501(49)脚显示屏工作电源供电也同样偏低，只有+I.OV的电压值，正常工作时排插XS501(41)、(43)、(45)、(47)、(49)脚应该都有+12V电压值，查看本机型的电源供电电原理图得知，此显示屏工作电源是+12V，主电路电源经V812转换后从其⑤脚/⑥脚⑦脚/⑧脚输出+12V电源电压，经电感L817输送到LVDS输出排插XS501供给显示屏逻辑板等控制电路。本电路中V812采用9435A型号的P沟道增强型场效应管，④脚经控制管V809(MMBT3904)受主芯片N501(MSD289FG)P③脚panel-EN脉宽调制PWM信号的控制，正常工作时④脚为低电平V812才会转换输出+12V电源电压。

　　此故障机通电开机检测V812的电源输入端①脚/②脚/③）脚都有正常的+12V电压值，输出端却没有电压，测量V812④脚是高电位，测三极管V809 b极电压却正常。拆下三极管MMBT3904检测没有问题，于是取用周型号的电源转换块代换V812后试机，测其④脚仍然是高电位，故障如故。仔细查看电路发现，④脚与电源输入端③脚并接着0.47μF的电容C862和两个串联的电阻，拆下C862检测已严重漏电，将其更换后开机，测显示屏工作电源电压输出正常．图像即刻恢复正常。
　　
　　根据维修经验，此机型中电容C862损坏得比较多，在应急检测或维修时若没有此备用电容可以取消暂不装，除此以外V812④脚所接的控制电阻R842(l00kΩ)也常有损坏，变质或开路时导致整机出现不定时图像不良或有声无图的“黑屏”故障。另外，显示屏电源供电电路中的转换块V812和电感L817以及显示屏逻辑板控制电路中的电源供电保险电阻Fl01都是比较容易出问题的器件，引发的故障现象是“黑屏”、有背光、伴音正常。若配用的是台湾奇美液晶显示屏，由于其背光电源受显示屏逻辑板电路的控制，当屏供电电源无+12V电压时，逻辑板电路不能正常工作，即出现“黑屏”无背光、伴音正常的故障现象，在此特意提醒同仁们在实际维修时要注意区别，避免误判故障，使维修走了弯路。

　　[温馨提示]康佳LC37GS80C机型的开关稳压电源板和背光灯电源逆变器驱动电路都整合设计在同一块电路板上（也称作电源，逆变器二合一电源板），当开关稳压电源正常工作时，电源输出排插XS803③脚(5VSTBIN)输出+5.0V待机电源电压经F801(F3A/32V)保险电阻后5VMst分三路输出。一路经电感L808由高效DC/DC降压芯片N801(MP1482DS)转换成+1.26V电源电压，经L801电感和C807等电容组成的LC低通滤波器完成滤波整流后，再经电感L814后得到VDDC供给主芯片N501(MSD289FG)电路；一路经电感L820由低落差DC/DC电压调压芯片N806(AMS1117-3.3V)转换成+3.3V电源电压+3.3VDD供给MCU及其外围控制部分电路：为了保证待机时微处理控制电路的正常运行及控制，电源VDDC和电源+3.3VDD都不能断电。另一路5VMst经电感L835由P沟道增强型场效应管V811(9435A)转换成+5.0V电源电压，+5VA经电感L804供给主芯片外围相关的处理电路，待机时受主芯片N501(MSD289FG)E(16)脚GPI050脉宽调制PWM信号的控制，切断+5VA电源电压的输出。正常开机时+5VA电源电压经电感L819后由N807(AMS1117-3.3V)转换成+3.3V电源电压，+3.3VDD供给主芯片模拟部分等电路，同时经电感L828后由N808（AMS1117-L8V）转换成+I.8V电源电压．DDR2-IV8经电感L827供给主芯片内存控制器和外围的DDR2电路。当遇到不开机、遥控及面板按键均不起作用的故障时，首先应检查这些为主芯片供电的电源电压情况，着重检测L814、L810、L827等供电电感处的电压是否正常，其中供电电感及各电源转换块都是故障率较高的器件。

　　当从主芯片中的微处理控制电路输出的开机指令使⑤脚POWER-ON/OFF为高电平时（约+2.8V），开关稳压电源电路就输出+24V电源电压直接供给背光灯高压变换器（逆变器）电路，同时输出+1 2V电源电压经排插XS803①脚供给主板电路，一经保险电阻F802(F5A/32V)后+12V主电路电源分五路输出。其中一路经供电电感L203直接供给伴音功率放大电路；一路经电感L826由N803 (MP1482DS)转换成+5.0V电源电压，经L803电感和C821等电容完成LC滤波处理，再经电感L832后得到5V-USB供给USB处理电路；一路经电感L833由N804(AMS1117-5V)转换成+5.0V电源电压5V-TUNER供给高频头TUNER等处理电路：一路经电感L813由V812(9435A)转换成+12V电源电压经电感L817后到VCC-Panel供给显示屏逻辑板等控制及驱动电路，当配用的显示屏是+5.0V电源屏时+12V电源经电感L806由备选电路的高效DC/DC降压芯片N802 (MP1482DS)转换成+5.0V电源电压经L802电感和C848等电容完成LC滤波处理后，得到VCC-Panel供给显示屏电路：另外有一路经电感L203后直接供给N202(MSH9000)音频功率放大器电路。当遇到遥控及面板按键均不起作用，出现有声无图的“黑屏”故障时，首先应检查为显示屏供电的电源电压情况，着重检测供电电感处L813和L817的电压是否正常，其中供电电感及电源转换块都是比较容易出问题的器件。

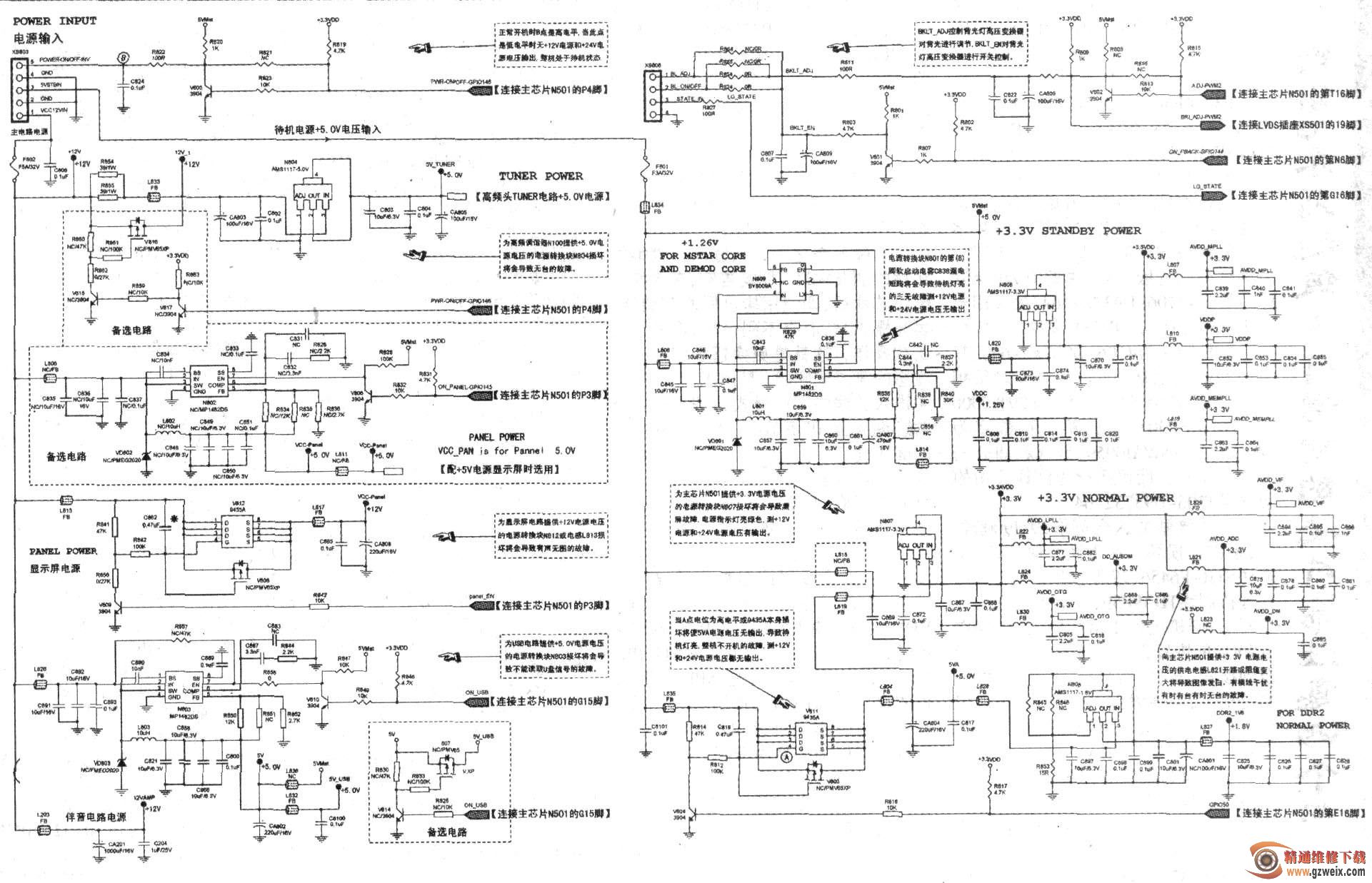

　　康佳LC37GS80C机型主板供电电源电路局部原理图如下图所示。
