检修康佳T2113A型彩色电视光栅稍暗,接收时有模糊的彩色图像,伴音正常故障
来源:本站整理  作者:佚名  2012-10-07 08:57:03

有伴音及图像说明中放公共通道基本正常,问题出在信号亮度通道。先调聚焦电位器,图像有明显变化,说明显像管座及聚焦供电系统正常。

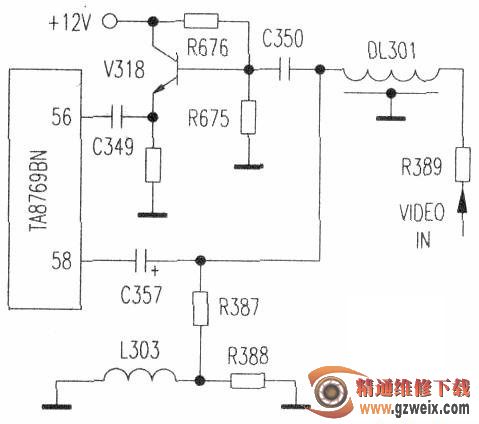

  再微调加速级电压,彩色图像依旧模糊且出现回扫线;将色饱和度及对比度关至最小时,屏幕几乎无光栅;测阴极电压及末级视放管电压均正常,表明故障出在亮度信号电路。相关电路如图所示。

  测TA8759BN亮度控制端第(58)脚电压在2V-4.8V间变化,说明亮度控制正常。再测Y信号输入端第(58)脚电压,比正常值4.6V低很多(约1.8V)。检查亮度延迟线DL301、放大管V318等,发现是耦合电阻R389(1.8kΩ)脱焊开路,补焊后故障排除。
