康佳PDP4601彩电，刚开机时指示灯亮，为红色，随后红灯一闪就灭；按“待机控制”键后，屏幕闪一下光，就变成了“黑屏”（保护关机），此时绿色指示灯还是一直亮着。

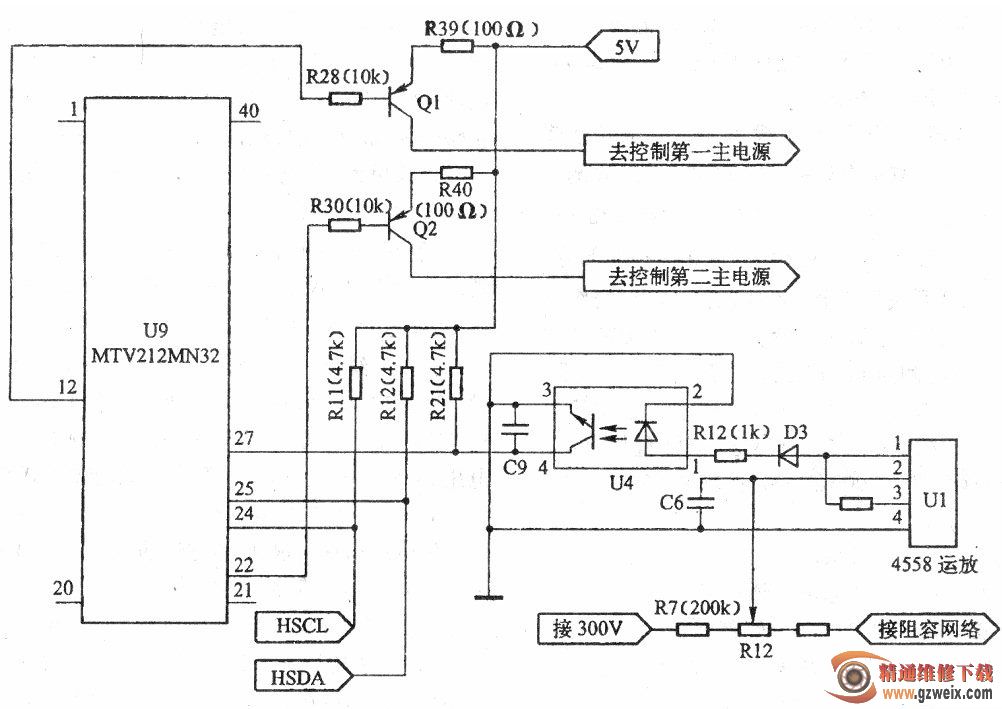

　　拆下后壳，开机观察，发现逻辑控制板左上角的R99、R98电阻旁边有一指示灯（这个指示灯在PDP4601，PDP4603两款机型上的主要功能是指示整机的工作状态），它是由逻辑控制板上的CPU通过IIC总线来检测所有输入、输出电路的供电及其工作情况。若都正常，MCU控制指示灯常亮。

　　开机后，观察这个指示灯的工作状态，发现刚开启电源时，指示灯亮一下就熄灭了，按一下“开机”键，指示灯亮2s后又熄灭。由于按键控制都能起作用，而且面板指示灯是绿灯亮，说明数字板输出的是开机指令，初步断定数字板正常，故障应该是PDP屏电路的供电异常造成的，使逻辑控制板上MCU检测不成功，从而引起保护关机。随后，采用“分割法”逐一排除，先分别拔掉X板（寻址板）、Y板（扫描板）的供电排插PY、PX1、PX2后试机，故障依旧；接着拔掉寻址电压处理板上的排插DW1、DW2开机，故障还是未排除。最后怀疑是电源板上的供电出现异常，使X板（寻址板）、Y板（扫描板）、S板（维持板）不能正常工作，被逻辑控制板上的检测电路自检到，输出保护控制信号，控制指示灯熄灭。于是，从别的机器上拆下一块正常的电源板装上试机，一切恢复正常，故障排除。
