卫星电视接收系统的安装与调试(一)
来源:本站整理  作者:佚名  2013-04-25 09:30:36

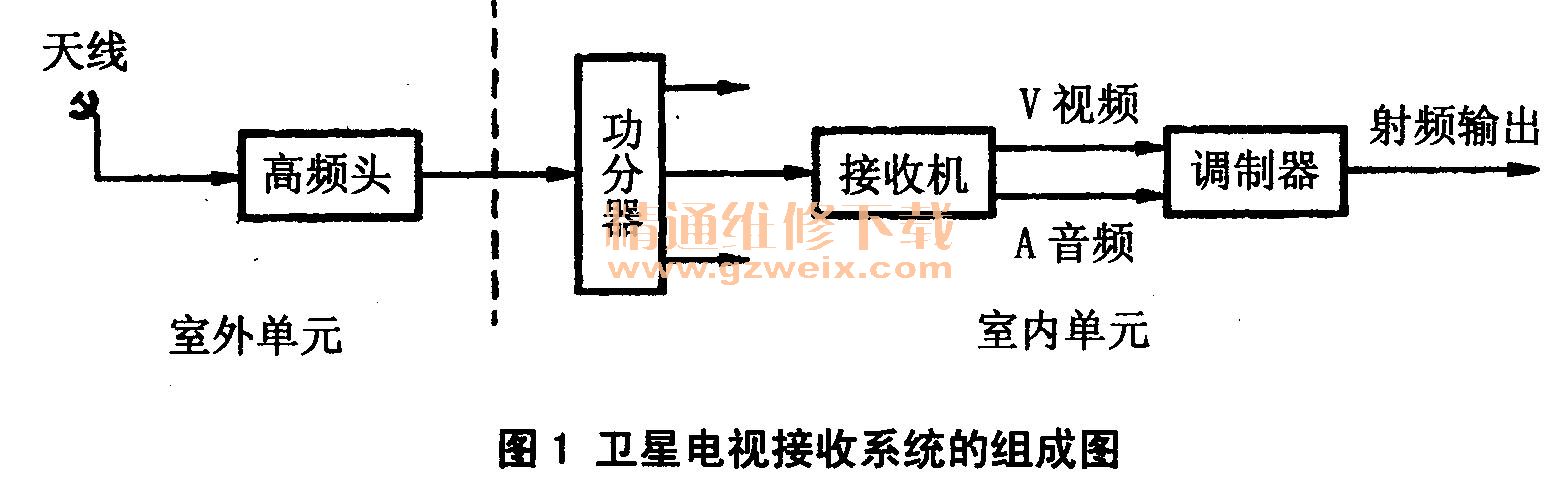

    卫星电视接收系统的安装与调试是先将室内外部件安装好,然后按信号流程关系,把室外部件的高频头和室内部件的接收机用传输线连接起来,并把接收机解调输出的图像视频信号和伴音信号,送到调制器调制到某一电视频道上,如图1所示。

    一、室外部件的安装
    在选好接收系统的站址后,根据实际情况和天线生产厂家的要求预先做好天线的地基施工。天线底座的基础做好后,按天线的安装步骤,装好接收天线。
    1.抛物面天线的安装
    抛物面天线的安装,一般按照厂家提供的结构安装图安装,抛物面天线的反射板有整体结构和分瓣结构两种,大口径天线多为分瓣结构。天线座架有立柱脚座架和三角脚座架两种,下面介绍其安装步骤。
    (1)安装天线座架
    把座架安装在准备好的基座上,校正水平后,固紧座脚螺钉。然后装上俯仰角和方位角调节部件。安装天线座架要注意方向。

    (2)拼装天线反射板
    天线反射板的拼装要求按生产厂家说明书进行安装,反射板与反射板相拼接时,螺钉暂不紧固,待拼装完后,在调整板面平整时再固紧,在安装过程中不要碰伤反射板,同时还注意安装馈源支杆的三瓣反射板的位置。

    (3)安装馈源支架和馈源固定盘
    (4)固定天线面
    将拼装好的天线反射面装到天线座架上,并用螺钉固紧。使天线面大致对准所接收的卫星方向。

    5.馈源、高频头的安装
    把高频头的矩形波导口对准馈源的矩形波导口,两波导口之间应对齐,并在凹槽内垫上防水橡皮圈,用螺钉紧固。将连接好的馈源、高频头装入馈源固定盘内,对准抛物面天线中心焦点位置。理论和实践证明,由于矩形波导中的主模TE10电场矢量平行于窄边,当馈源矩形波导口的窄边平行地面时,为水平极化,矩形波导口窄边垂直地面时,为垂直极化。有关极化的判断下面将要作简要介绍。

    2.极化的判断
    电磁波有圆极化波和线极化波两种极化波的概念,下面介绍圆极化和线极化的判断方法。

    (1)圆极化的判断
    下面以后馈式抛物面天线为例,介绍对圆极化的判断。
    移相器两排对称介质片与矩形波导的宽边成45℃夹角时就构成了圆极化波。极化矩形波导口面对电磁波方向,以波导为中心作一直角坐标,如图2所示。当移相器的两排对称介质片位于直角坐标的第一、三象限时,为右旋圆极化。这时合成电场的旋转方向由x轴到Y轴,与电磁波的传播方向成右手螺旋法则。相反,如果两排对称介质片处于坐标的第二、四象限时,符合左手螺旋法则,为左旋圆极化。

    对于前馈式抛物面天线,由于电波只经过一次反射就被馈源收集,因此极化器介质片位置与后馈式抛物面天线正好相反。

   (2)线极化的判断

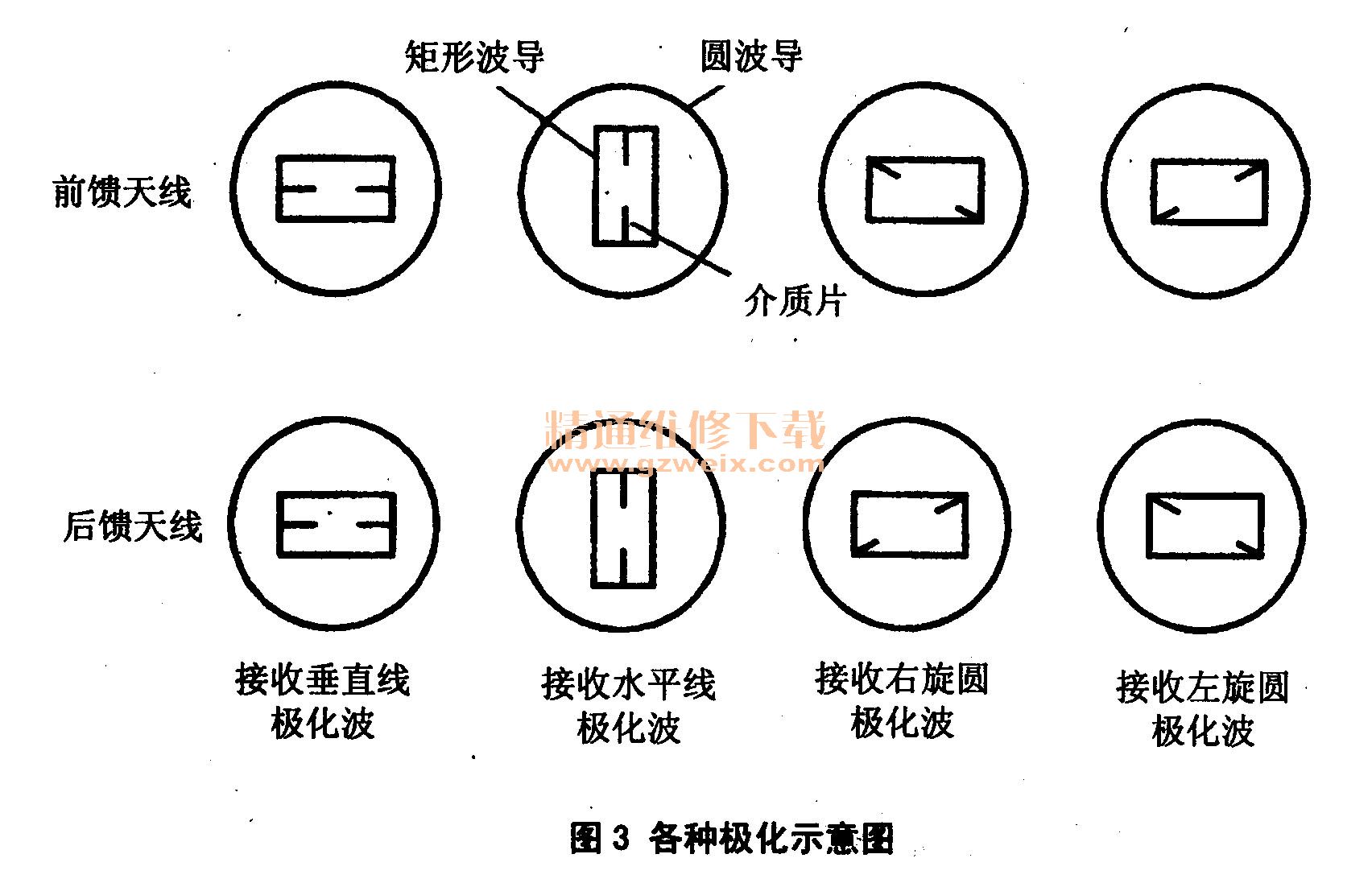

    当移相器的两排对称介质片与矩形波导口宽边平行时,就构成线极化波。当矩形波导口的宽边与地面平行时,构成垂直线极化波。当矩形波导口的宽边与地面垂直时,为水平线极化波。各种极化示意图如图3所示。

    二、室内部件的安装
    1.室内部件与室外单元的配置

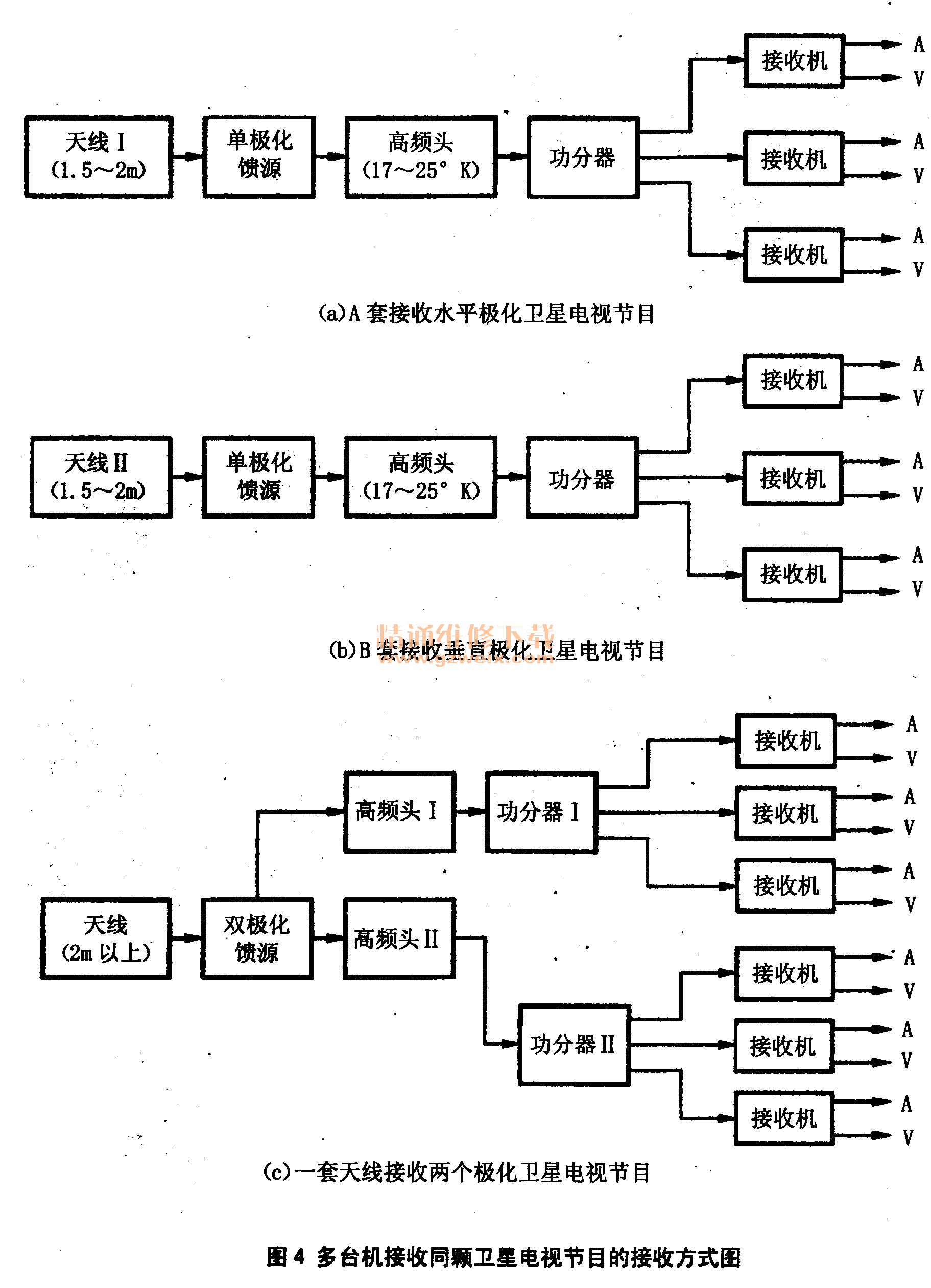

    室内部件与室外单元的配置一般根据系统的大小和所接收的卫星电视信号要求而定,如果接收多星电视信号,就需要多套卫星接收天线,一套接收一颗星的卫星电视信号。如果用多台接收机接收一颗星不同极化的卫星电视节目,可以用两套卫星电视接收天线,一套接收水平极化卫星电视节目;另一套接收垂直极化卫星电视节目,然后用两只功分器把不同极化的卫星电视信号分配给接收机。也可以用一套卫星电视接收天线,用一个双极化馈源和两只高频头来接收,这种方式可省去一套接收天线、降低了成本,两种方式的接收如图4所示。

    2.室内设备的布里
    室内设备的布置要求既要便于散热,又要方便连接和管理。对于中、大型有线电视转播系统,设备较多时,需设置专门的机房。要合理布置各种射频、中频、视频和音频线,既要美观又要防止干扰。电源线根据用电量大小,有无必要进行稳压及安全因素等进行合理布局。

  室内设备的布置还要考虑设备的操作和维护方便以及设备的通风散热、防尘等问题。同时还要有防雷措施,保证设备和人身的安全,接地线与避雷地线要分开敷设。

    3.室内设备的连接
    室内设备的连接主要是指卫星接收机与室内相关设备的连接,如接收机的视频、音频信号与调制器、电视监视器、录像机及电视测量仪器等的连接。各独立器件之间要求通过插头、插座互相连接,便于拆卸、维修。连接时,有关部件要做到阻抗匹配。室内设备的连接主要有以下几个步骤。

    (1)用同轴电缆分别把高频头与功分器之间、功分器与接收机之间连接好。
