大众朗境轿车喇叭和四门电动车窗都不工作
来源:汽车维修与保养  作者:佚名  2015-07-08 09:10:44

    一辆行驶里程仅30km的上海大众朗境新车。车主提车约十天左右,反映喇叭和四门电动车窗都不工作。
    故障诊断:笔者接车后首先对故障现象验证,按动喇叭开关,喇叭不响,也无喇叭继电器吸合的声音;操作电动车窗开关,各车窗玻璃都不升降。

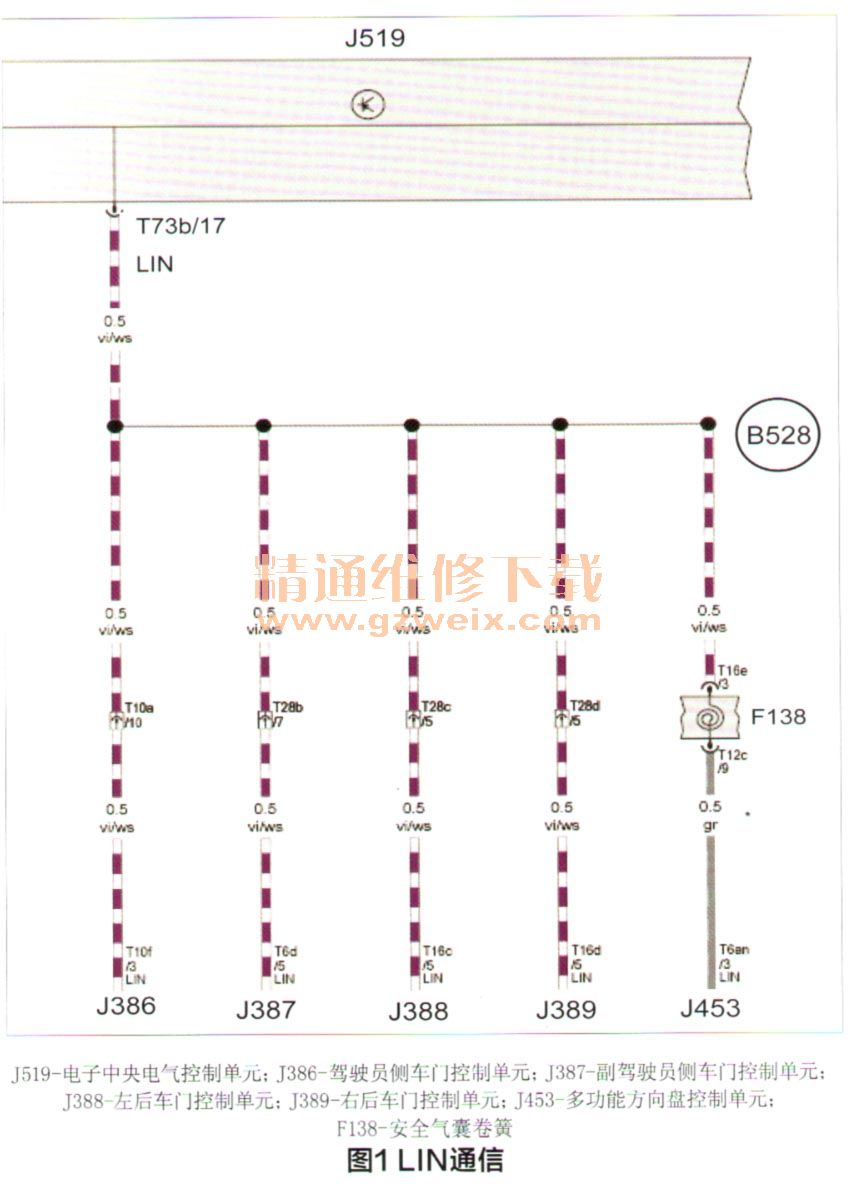

    阅读电路图(图1),可以看到电子中央电气控制单元J519(又称车载电网控制单元、车身控制模块),经LIN线与四个车门和多功能方向盘控制单元J453进行通信,四个车门控制单元接收J519的控制。喇叭按钮信号首先送入J453,再由J453将信号送给J519。

    根据上述分析,故障检修方向就比较明确了,首先用诊断仪对系统进行检测,在发动机控制系统01、电子中央电气系统09及数据总线诊断接口19存储故障码(图2)。

    对J519进行识别操作,只显示J519零件号及相关信息,正常情况下应同时显示其他子控制单元零件号及相关信息,说明J519无法识别到LIN线上的其他控制单元信息,与故障现象、故障码一致。
    对于该故障的快速诊断方法是逐个断开车门控制单元连接插头,当断开某一个插头后,喇叭可以工作,对J519进行识别操作时能同时显示其他子控制单元信息,则说明断开的控制单元或线路存在问题。

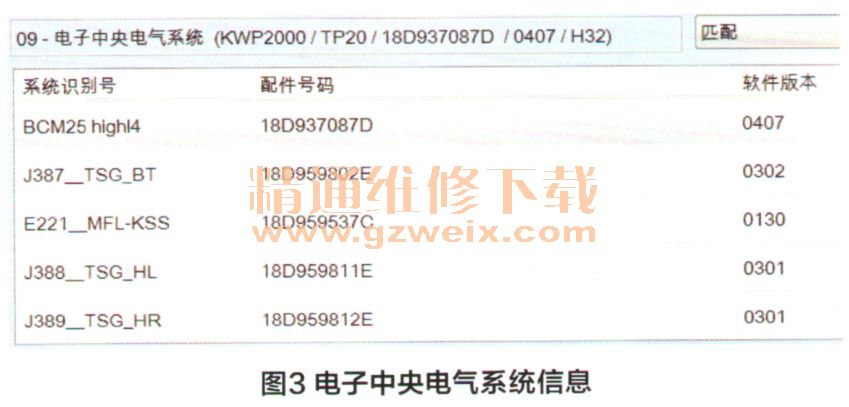

    该车当断开左A柱下方连接插头时,按动喇叭按扭,喇叭可以正常工作,对J519进行识别操作,可以显示其他车门控制单元和多功能方向盘信息(图3),说明故障点为左前车门控制单元或线路。

    连接左A柱下方的插头,故障再次出现。拆下左前门饰板,拔下左前车门控制单元插头,故障现象消失,说明左前车门控制单元本身故障,更换左前车门控制单元后故障排除。
    相关资料:2014年最新大众原厂维修信息系统ELSA 5.1
