本文介绍了东风标致AT8变速器CMF多功能挡位开关信号故障的诊断分析和排除过程,并提出产品设计改进的参考方案和经验反馈。
AT8变速器是PSA(标致雪铁龙集团)开发的一款4速手自一体式变速器,主要适配东风标致老308和301以及东风雪铁龙新爱丽舍、世嘉等车型。
CMF是将换挡杆位置信息转换为输入AT8变速器的电信号的机电开关。CMF是90年代针对PSA和RSA(雷诺)的合资公司项目而开发,属于广泛应用于机罩下的霍尔效应传感器。CMF为KD(进口)件,零件的供应商是Bitron(毕勤),毕勤是一家生产机电配件的跨国供应商,在全球处于领先地位。
一、故障现象
AT8变速器故障灯点亮,挡位不显示或者显示不准确,严重时车辆无法起动,更换多功能换挡开关后故障排除。用售后专用诊断工具diagbox读取后BVA有P0706故障码,提示:多功能挡位开关信号故障。
1.CMF的工作原理

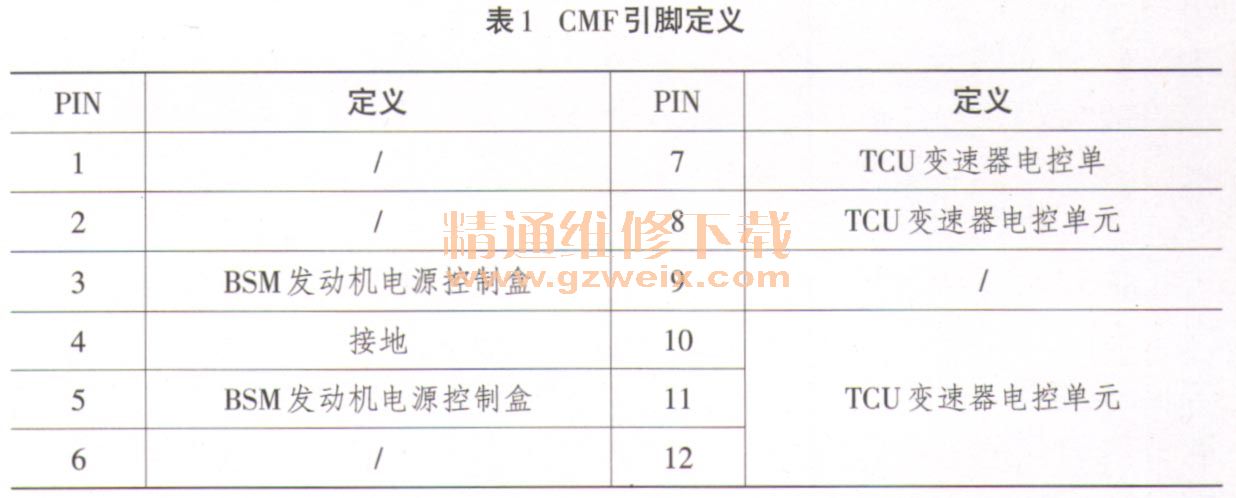

CMF的引脚及定义如图1和表1所示。CMF安装在发动机舱AT8变速器壳体上部,蓄电池支架下部,换挡时,换挡手柄带动拉锁机构转动,驱动CMF开关内的摆臂在滑轨上转动,实现不同挡位位置信号输出,如图2所示。
2.分析思路
如果分析结果是设计性问题,则由PSA负责更改设计;如果是零件的符合性问题,则应由供应商整改。
二、分析过程
1.售后故障零件的拆解分析
经过对售后故障零件的拆解分析,发现CMF摆臂铜刷触点存在烧蚀,滑轨存在磨损,如图3、图4所示。
2.从设计角度的分析结果
委托PSA从整车设计的角度进行分析,PSA给出了可能导致CMF烧蚀的原因:车辆存在残余电流。
PSA初步分析结论的验证:按照PSA拟定的测试工艺反复在车辆在各种工况下进行测试,没有发现车辆存在残余电流,CMF残余电流测试过程、内容及结果见表2、图5、图6、图7所示(考虑测试结果图片太多,仅展示一小部分)。
