大众迈腾系列DSG变速器故障分析与检修
来源:汽车维修  作者:佚名  2018-04-18 08:37:51

    迈腾系列轿车配置的变速器基本都是DSG变速器。DSG变速器是基于两套手动变速器并结一体的机械式自动变速器,采用的是两个并联式离合器的设计。大众汽车目前主要采用6速湿式离合器的DSG和7速干式离合器的DSG。
    迈腾系列轿车在使用中,DSG变速器如果出现故障,应如何快速、准确的排除故障呢?笔者认为应从以下几方面入手。

    一、掌握DSG变速器的结构组成

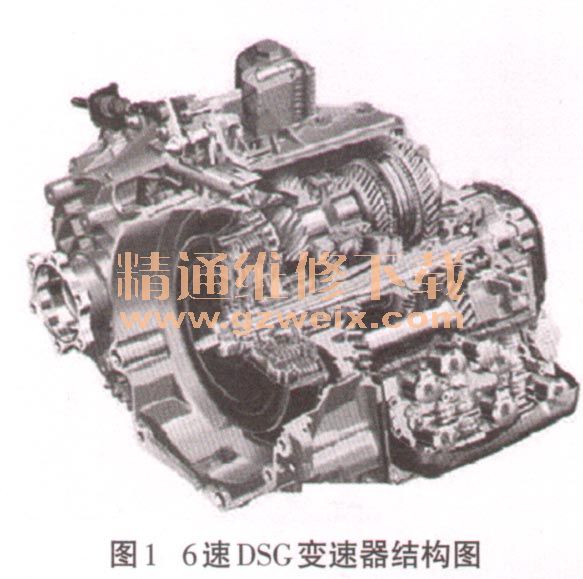

      1.湿式离合器的6速DSG变速器主要结构组成(如图1所示)。

    湿式离合器的6速DSG变速器一般都装配在大排量的汽车上,可匹配最大扭矩350N " m的发动机。双离合器安装于一个充满液压油的封闭油腔里,为一大一小2组同轴安装在一起的多片式离合器,分另1]连接1、3、5挡以及倒挡和2、4、6挡齿轮。6速DSG变速器的结构主要有外壳、湿式双离合器、输入轴1、输入轴2、输出轴1、输出轴2、前进挡位6对齿轮、倒挡齿轮、接合套、拨叉、电磁阀、传感器、液压泵、蓄压器及阀体总成等。

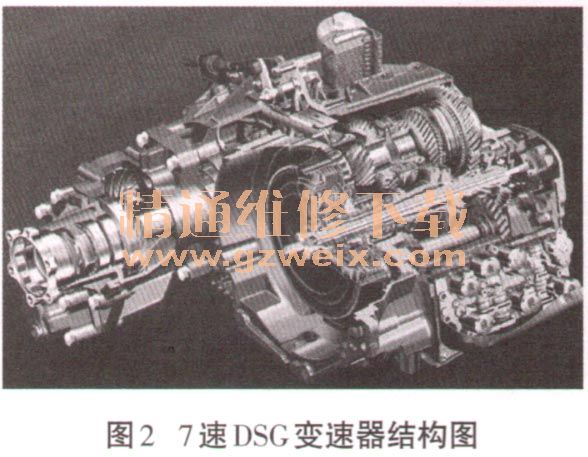

    .2.干式离合器的7速DSG变速器的主要结构组成(如图2所示)。

    干式离合器的7速DSG变速器和湿式离合器的6速DSG变速器相比较,7速DSG变速器一般装配在小排量的汽车上,可匹配最大扭矩250N " m的发动机,但挡位更多,齿比更密集,刚好与中小排量发动机匹配达到燃油经济性的目的。其主要组成为:外壳、干式双离合器(由3个尺寸相近的中间盘、离合器片同轴相叠安装组成)、前进挡齿轮是7对,其它部件与6速DSG变速器基本相同,外观体积小一些。

[1] [2] [3]  下一页
