倒车摄像头的电路特点与常见故障检修(上)
来源:本站整理  作者:佚名  2015-01-27 09:08:46

    二、倒车摄像头的连线规律
    倒车摄像头的连线较简单,一般只有供电线与视频输出线,如图6所示。只要给摄像头供上所需的工作电压,摄像头输出工作,输出视频信号(视频制式有PAL、NTSC或多种制式),送给前端的主机。

    1.供电线的连接

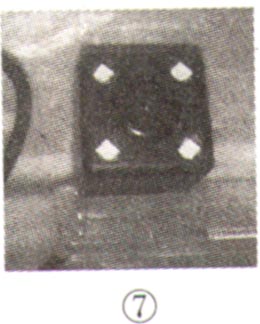

    家用小汽车的倒车摄像头的额定工作电压为12V,工作电压范围多为9V~16V;静态额定电流约10mA,工作电流约150mA。若摄像头上还安装有LED照明灯(在外界光线暗时起补偿照明作用),如图7所示,若在启动LED发光后,摄像头的最大工作电流约为250mA。

    为了仅在倒车时才启动摄像头,最简单的方法是将摄像头的供电+(常为红线)、一线(常为黑线)分别与倒车灯或倒车雷达的供电+(俗称火线)、一线(俗称零线)相连即可。值得一提的是,在部分车的倒车灯电路中,其电流回路是蓄电池正极→倒车灯→倒车开关→蓄电池负极,若将摄像头的供电负极线直接与搭铁线相连,则只要汽车接通ACC电源,摄像头就会工作,显然这并非我们的安装要求。
    倒车灯火线与零线的查找方法:将车钥匙旋至ACC位置(不要启动汽车),然后挂上倒挡,此时车尾长亮的灯便是倒车灯,找到该灯的供电线,然后将万用表的黑笔搭铁,用红笔测量这两条供电线的电压,电压约为12V的为倒车灯火线,则另一条为倒车灯零线。
    提示:改装连线时,建议在倒气灯的插头上接线,使接点位于灯座内。若要在倒车灯的连线中段进行破线连接,需在连接处套上热缩管,接好线后,用吹风机加热热缩管使之与导线紧密接触,并在热缩管外面缠上绝缘胶带。

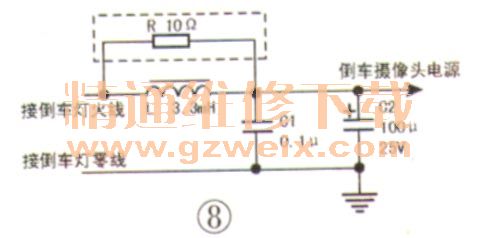

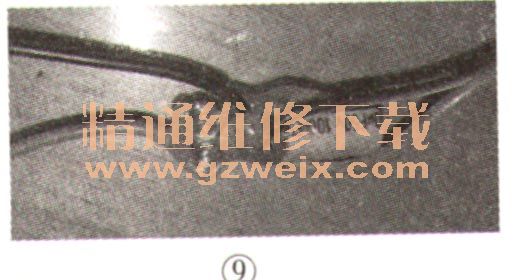

    需说明的是,由于汽车在工作过程中加在倒车灯两端的电压有一定的波动,并且车内也存在较强的干扰脉冲,为了减小浪涌电压或干扰脉冲对摄像头的冲击,可在摄像头的供电线路中加装一级简单的滤波电路,其电路如图8所示。若制作时,没有3.3mH的电感L,也可用10的电阻R代替。另外,该滤波电路的位置应尽可能靠近摄像头,并用绝缘胶固定好这几只元件,如图9所示。



    2.实现倒车显像的方法

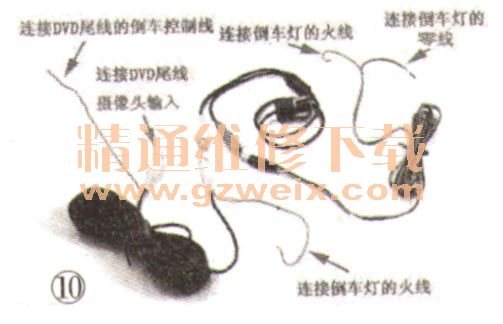

    为了在倒车时,让主机优先显示倒车影像,则需要给主机一个启动信号,这个启动信号主要由两种方法来实现:第一种方式是倒车时给主机送一个倒车触发信号(高电平信号),主机便自动切换为倒车视频显示状态。该触发信号常取自倒车灯或倒车雷达的正端,也就是在这种方式中,需将主机上的倒车控制线与倒车灯或倒车雷达的火线相连,如图10所示。为防止汽车蓄电池电压过高而损坏主机的倒车控制端电路,可在倒车控制线中串联一只阻值不大于1kΩ的电阻,再与倒车灯或倒车雷达的火线相连。

    第二种方式是无需外接倒车触发信号,即不接倒车控制线。这一方式是要求车载DVD或车载导航主机具有检测CVBS信号(复合视频信号)的功能(部分新型主机大都具有此功能),当主机检测到倒车摄像头送来视频信号时,就判断汽车此时处于倒车状态,便自动切换为倒车视频显示状态。
