三、多摄像头的切换
    在实际加装中，部分车主除要安装倒车后视摄像头外，还要求安装右侧或前方摄像头。为了能正常显示，操作方便，并尽可能满足倒车后视优先这一原则，就需要加装摄像头切换电路。下面以前、后摄像头为例，介绍几款适合制作且简单易行的双摄像头切换电路，供参考。同时，这些电路也适合倒车摄像头与右侧摄像头的切换。
    1．手动开关切换方式
    该方式电路简单，仅需增加一只6刀双掷开关K，如图11所示。当触点1、2接通，4、5接通时，前方摄像头得电工作，输出的视频信号通过触点4、5送给主机；当触点2、3接通，5、6接通，且汽车处于倒挡状态时，后摄像头得电工作，输出的视频信号通过触点6、5送给主机。

    2．单继电器方式
    虽然上一方式电路简单，但无倒车后视优先这一功能，下面用一只继电器与几只普通二极管就可实现这一功能，其电路如图12所示，继电器的1、2为常闭触点。当汽车未处于倒车状态时，按下开关K，前方摄像头得电工作；当汽车处于倒挡状态时，继电器J的线圈得电，其1、2触点断开，1、3触点闭合，后方摄像头得电工作。此时无论K处于何种状态，前方摄像头均失电不工作。

    3．双继电器方式
该方式电路如图13所示，K为微动开关。当汽车未处于倒挡状态且K不闭合时，三极管V1、V2因无基极K偏压均处于截止状态，继电器J1的的1、2触点处于常开状态，前、后摄像头均失电不工作。当汽车未处于倒挡状态时，若按压一下K，在K连通期间，V1、V2导通，主机为后视状态，同时ACC （+12V）电压经D2向电容C1充电，C1两端很快达到．12V电压；当K断开后，V2截止，此时C1通过R1及V1的b-e结放电，V1能维持一段时间导通，在此期间显示前摄像头输出的视频信号送往主机；随着C1放电，当C1两端电压低于0.6V时，V1截止，前、后摄像头均失电不工作。

    当汽车处于倒挡状态时，倒车灯上的＋12V电压经二极管D1后，一路经D2及电阻R1使V1导通，J1的的1、2触点闭合，前、后摄像头均得电工作；另一路经R2使V2导通，继电器J2的1、3触点闭合，后摄像头输出的视频信号送往主机；当汽车退出倒挡状态时，与上述K断开一样，V2截止，V1延迟截止，在此期间主机为前视状态。

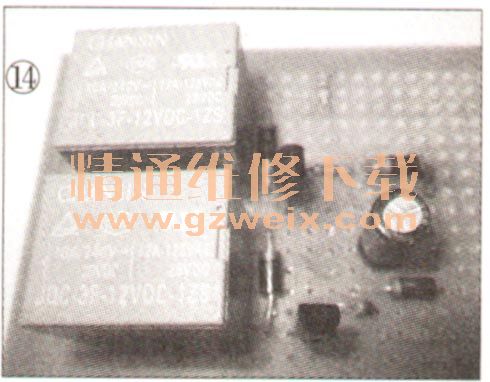

    一款参照图13自制的后方与右侧摄像头切换电路如图14所示。经过实验，当R1阻值为33kΩ、C1容量为220μF时，该电路能延时输出右侧视频信号的时间约为25s，这完全能满足靠边停车或会车时对右侧的观察需要。
