故障现象
    据用户介绍，该全自动洗衣机进水功能基本正常，但不能进行排水。
    故障分析

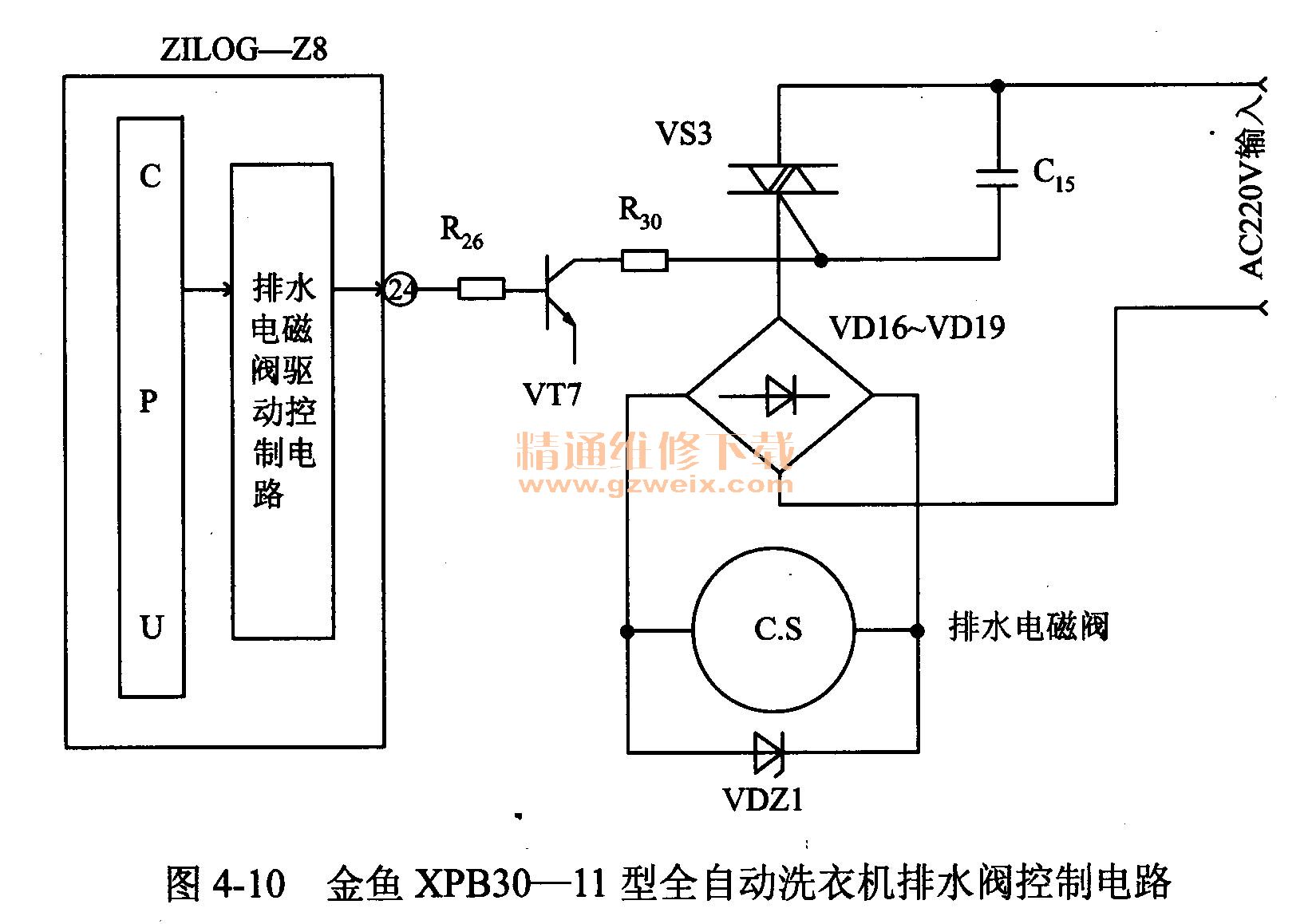

    根据用户介绍的情况来看，出现这种故障的部位通常与排水阀控制电路有关。金鱼XPB30-11型全自动洗衣机排水阀控制电路由微处理器ZILOG-Z8的24脚与开关晶体管VT7、双向晶闸管VS3、排水阀C.S组成，相关电路如图4-10所示。检修时，可先对这部分电路进行检查。

故障检修
    1．判断故障的大概部位
      (1)接通电源后，在排水状态时，测量微处理器ZILOG-Z8的24脚输出的高电平信号正常，说明微电脑控制电路的工作基本正常。测量排水阀两端的直流电压基本正常。怀疑排水阀门本身损坏。
    (2)断电后，拆下排水阀与电路的连接线，测量排水阀线圈的电阻值为∞，显然己经开路。
    2．故障处理
    更换一只新的、同规格的排水阀装上后，接通电源试机，洗衣机的排水恢复了正常，故障排除。
    提示
    正常情况下，当进行排水时，微处理器ZILOG-Z8的24脚就会有高电平的控制信号输出，使VT7管导通，双向晶闸管VS3就会被触发也导通，220 V的交流电压就会加到桥式整流电路VD 16-VD 19上，整流后的直流电庄加到排水阀C.S两端，使其得电工作进行排水。当排水阀C.S损坏以后，就无法动作，从而出现了上述故障。
