金鱼XPB30-21 S型全自动洗衣机在操作按键或洗涤结束时蜂鸣器均不响
来源:本站整理  作者:佚名  2013-06-15 10:56:58

   故障现象
    据用户介绍,该全自动洗衣机插上电源插头,在操作面板按键或洗涤结束时蜂鸣器均不响。
      故障分析

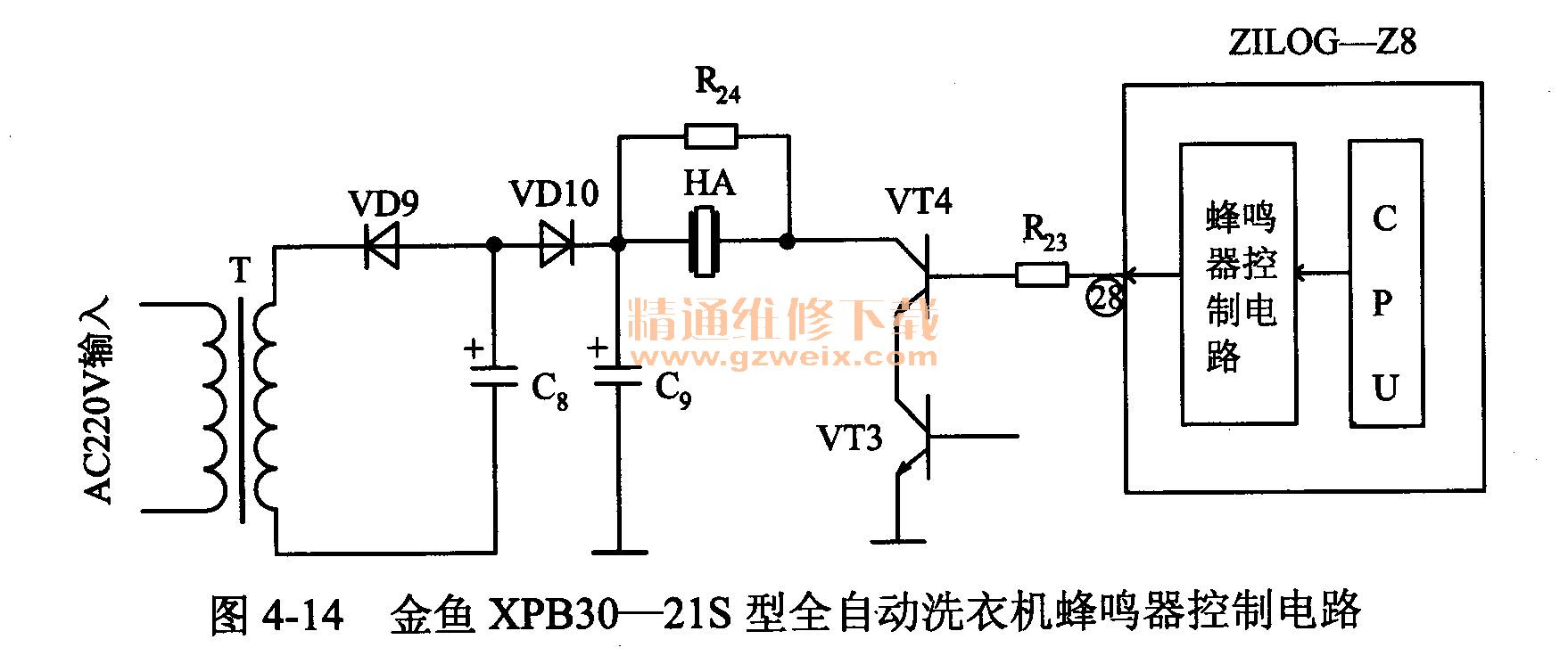

    根据用户介绍的情况来看,出现这种故障的部位通常与蜂鸣器控制电路有关。金鱼XPB30-21 S型全自动洗衣机的蜂鸣器控制电路如图4-14所示。检修时,可先对该电路进行检查。

      故障检修
1.判断故障的大概部位
    (1)打开机盖,接通电源后,用万用表电压挡检测微处理器ZILOG-Z8 (HJ8901)的28脚在按压操作按键时,有高低变化的电平出现,说明微处理器控制系统输出的蜂鸣器控制信号基本正常。
    (2)进一步检查发现,滤波电容器C9两端的电压为0V,但测量C8电容器两端有电压,怀疑VD 10整流二极管损坏。
    2.故障处理
    采用一只同规格的1N4148型二极管装上后,接通电源试机,洗衣机蜂鸣器的工作恢复了正常,故障排除。
    提示
    当需要蜂鸣报警时,微处理器ZILOG-Z8 (HJ8901 )的28脚就会有频率为几千赫兹的矩形脉冲信号输出,用于驱动VT4晶体管按此频率进行通断,侠来自直流电源电路的驱动电压间断地加在蜂鸣器HA上,蜂鸣器HA因产生机械振动而发声。本例当VD 10整流二极管损坏以后,就会使用于驱动蜂鸣器的电压在此中断,从而造成了上述故障,
