故障现象
    据用户介绍，该洗衣机插上电源插头进行功能操作时，面板上的所有操作按键功能均起作用，但有的功能指示灯不亮。

故障分析

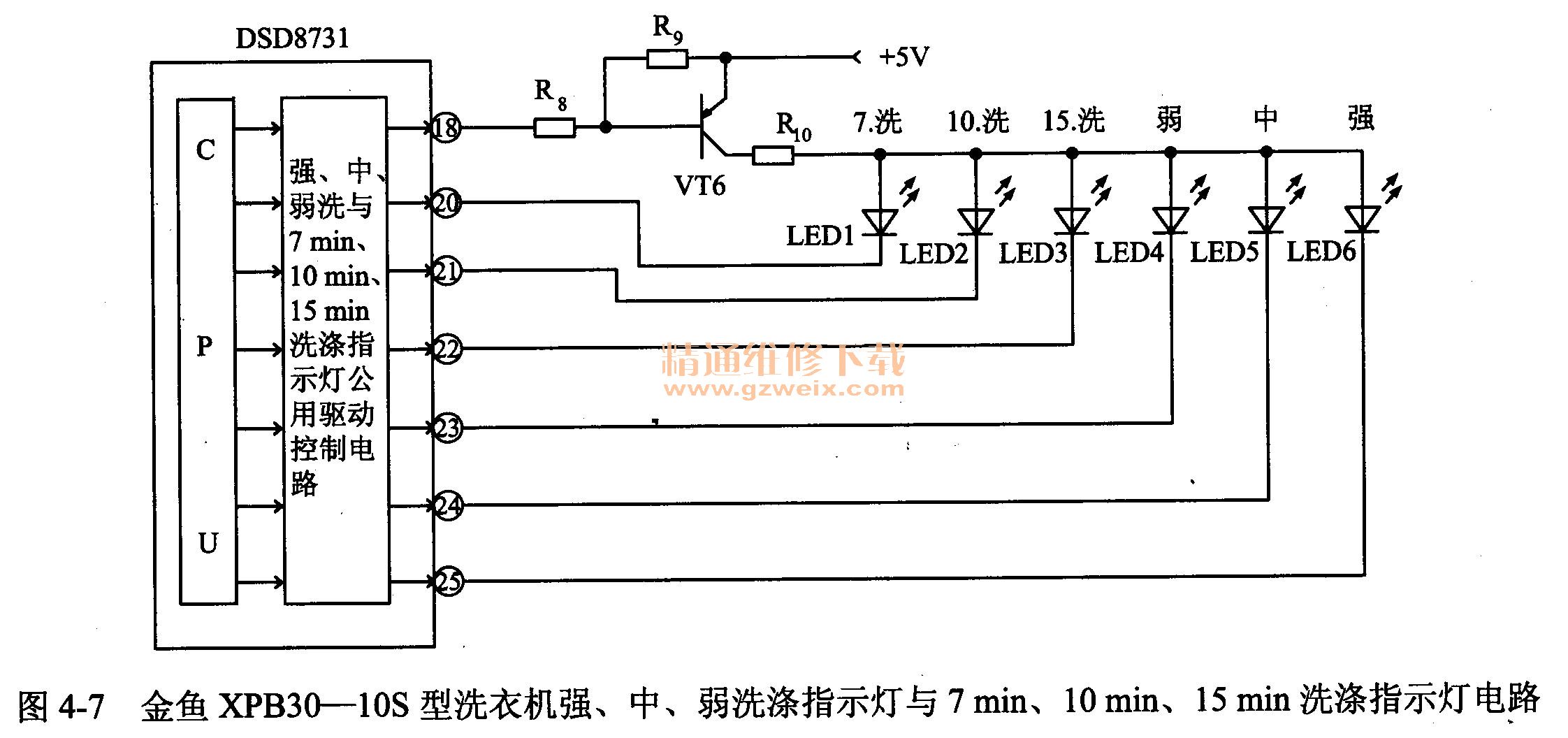

    根据用户介绍的情况，又对故障机进行观察，结果发现强、中、弱洗涤指示灯与7 min,10 min, 15 min洗涤时间指示灯均不亮，根据检查的情况来看，出现这种故障的部位通常与这几个指示灯的共用电路有关。相关电路如图4-7所示。检修时，可先对这部分电路进行检查。

故障检修
  判断故障的大概部位
    (1)接通电源后，在洗衣机强、中、弱洗涤状态时，测量微处理器芯片DSD8731的脚输出的低电平基本正常，说明微处理器输出的控制信号基本正常，问题出在由VT6晶体管组成的指示灯控制电路。
    (2)断电后，仔细对VT6晶体管及其外围的有关元器件进行检查，发现R8的电阻值为∞，显然已经开路。

故障处理
    更换一只同规格的1 kΩ的金属膜电阻器装上后，接通电源试机，洗衣机的强、中、弱洗涤指示灯与7 min, 10 min, 15 min洗涤指示灯均恢复了正常，故障排除。

    提示
    微处理器芯片DSD8731的18脚输出的低电平控制VT6晶体管的工作状态，由VT6管控制提供给洗衣机的强、中、弱洗涤指示灯与7 min, 10 min. 15 min洗涤指示灯LED1LED6的公用工作电源。当VT6管导通以后，+15V的供电电压就会经VT6→ R10电阻器→LEDI～LED6的正极，由于LED1～LED6的负极分别与DSD8731的20～25脚相连接，当20～25脚中的某一引脚输出为低电平时，相应的发光二极管就会导通发光，以示相应的操作功能。当R8电阻器开路以后，微处理器芯片DSD8731的18脚输出的低电平控制信号就失去了对VT6晶体管的控制，指示灯LED1～LED6因无供电电源，从而出现了上述故障。

    另外，当2 min, 5 min洗涤指示灯与1 min, 2 min, 3 min, 5 min脱水指示灯同时不亮时，则应重点检查DSD8731的19脚外接的R11、R12, VT7, R13元器件，相关电路如图4-8所示。

    如果故障仅是某一只指示灯不能点亮，则大多为相应的指示灯本身损坏或微处理器DSD8731的相应控制引脚内电路损坏或引脚呈虚焊引起的。
