金鱼XPB30-21S型全自动洗衣机水流选择功能失效
来源:本站整理  作者:佚名  2013-06-18 06:40:10

    故障现象
    据用户介绍,该全自动洗衣机插上电源插头,操作面板上的水流按键不起作用,但操作其他功能按键正常。
    故障分析

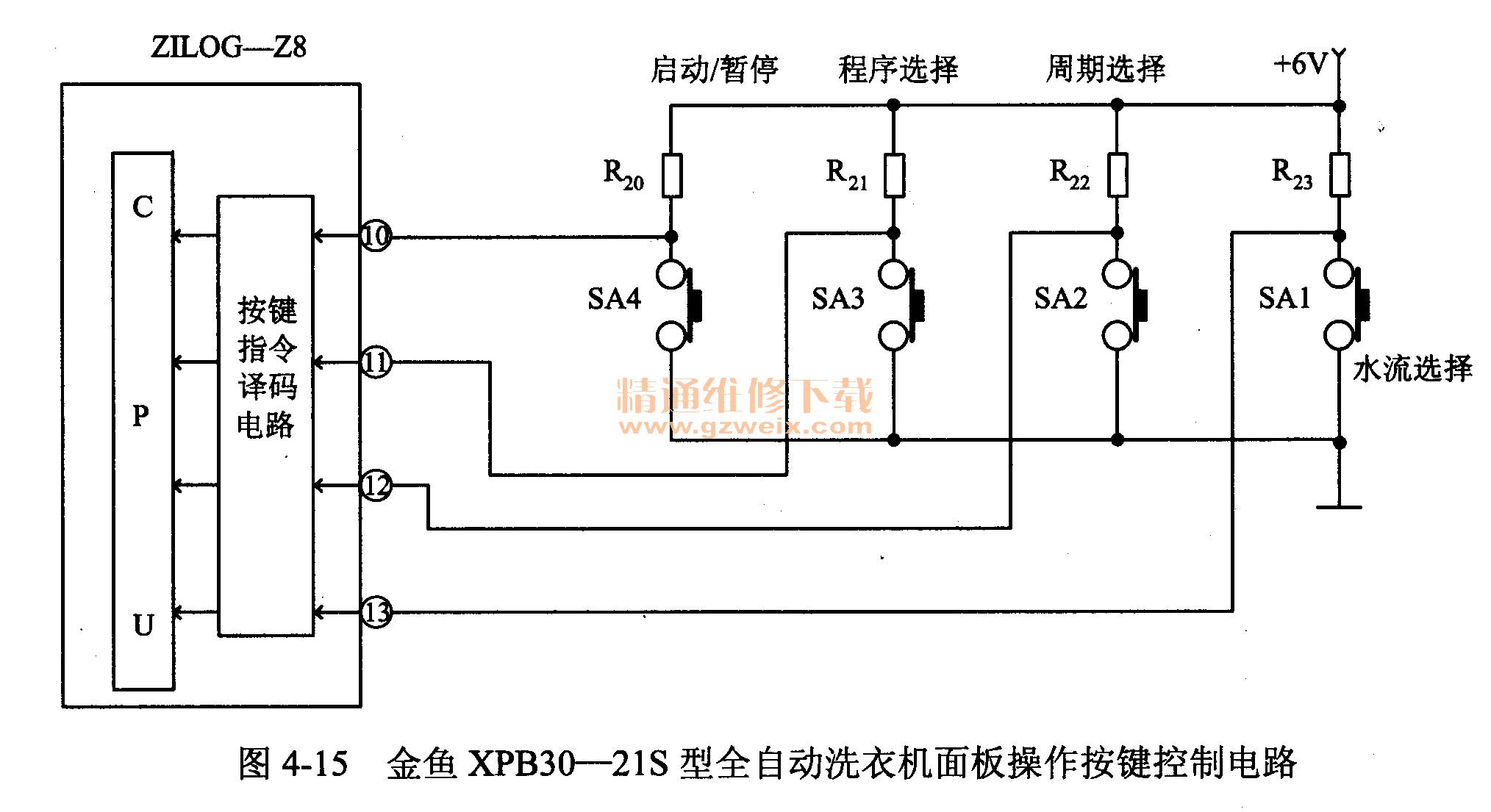

    根据用户介绍的情况来看,出现这种故障的部位通常仅与水流按键控制开关电路有关。金鱼XPB30-21 S型全自动洗衣机的面板操作按键控制电路如图4-15所示。检修时,可先对该电路进行检查。

    故障检修
1.判断故障的大概部位
    (1)打开机盖,接通电源后,用万用表电压挡检测加到按键控制开关使用的+6V工作电压基本正常。
      (2)在未按水流控制开关SA1时,测量该开关两端上的直流5V左右的电压为0V,怀疑上拉电阻器R23本身不良。
    2.故障处理
    采用一只新的、同规格的金属膜电阻器换上后,接通电源试机,洗衣机的水流选择功能恢复了正常,故障排除。
    提示
    对于洗衣机的某一按键操作功能失效故障,一般都应先重点检查该功能按键的上拉电阻器是否正常,确认无误后,再检查该按键开关的接触情况。
