故障现象
    据用户介绍，该全自动洗衣机插上电源插头后，操作面板按键无反应，指示灯也不亮。
    故障分析

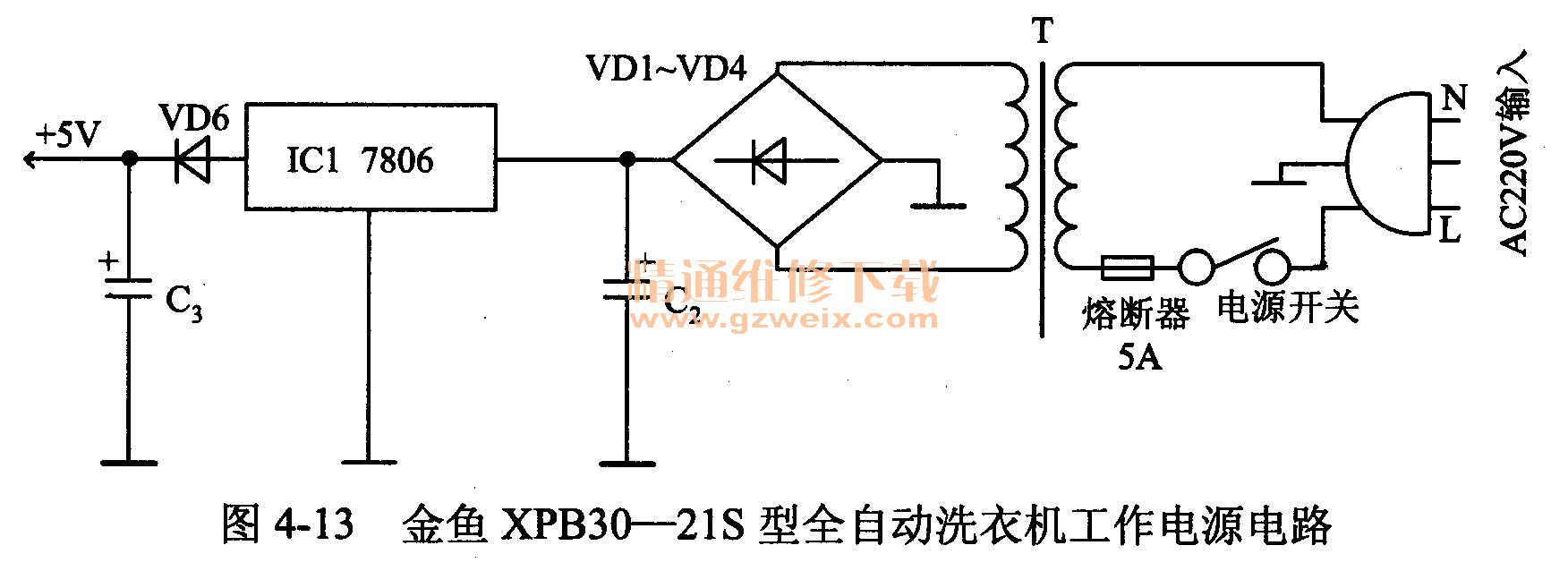

    根据用户介绍的情况来看，出现这种故障的部位通常与整机的供电电路有关。金鱼XPB30-21 S型全自动洗衣机的巧V工作电源电路如图4-13所示。检修时，可先对该电路进行检查。

故障检修
  判断故障的大概部位
    (1)打开机盖，检查发现交流进线熔断器（5A）已经熔断，说明．电路中有过流现象存在。
      (2)进一步观察又发现，三端固定稳压集成电路ICI (7806)的表面有过热的痕迹，将其拆下进行测量，并与表4-1所列的正常值进行对比，相差较大，说明已经损坏；测量滤波电容器C3 （1000μF/10 V）两端的正、反向电阻值均趋近于0 Ω，将其拆下检查也己经击穿短路。

    2．故障处理
    采用新的、同规格的配件更换损坏的元器件装上后，接通电源试机，洗衣机的工作恢复了正常，故障排除。
    提示
    三端固定稳压集成电路IC 1损坏后，可以采用市场上容易购到的W7806. D7806等型号的三端固定稳压集成电路直接进行代换。
