日立NH-4型全自动洗衣机不工作且指示灯也不亮
来源:本站整理  作者:佚名  2013-10-01 10:26:50

    一台日立NH-4型微电脑控制式全自动洗衣机,该洗衣机接通电源后,指示灯均不亮,功能按钮开关全部失效,不能进行工作。

  故障分析
    根据用户介绍的情况来看,出现这种故障的部位通常与整机的供电电路、微处理器控制电路有关。检修时,可先对这两部分电路进行检查。
  故障检修
判断故障的大概部位
    (1)接通电源以后,检查整流滤波后的+12 V左右的直流电压基本正常,由VTG1、VD 1、VTG2、R2等组成的简易稳压电路输出的+5 V电压也无问题,且该电压也加到了微处理器控制芯片IC1的63、64脚上。
    (2)采用示波器检查微处理器控制芯片IC1的时钟振荡引脚⑧与⑨脚电路上的振荡波形也正常,但检查IC 1的⑥脚复位端C6电容器上的复位电压始终处于低电平,正常情况下复位后的电压应上升为3.8 V左右。相关电路如图31所示。

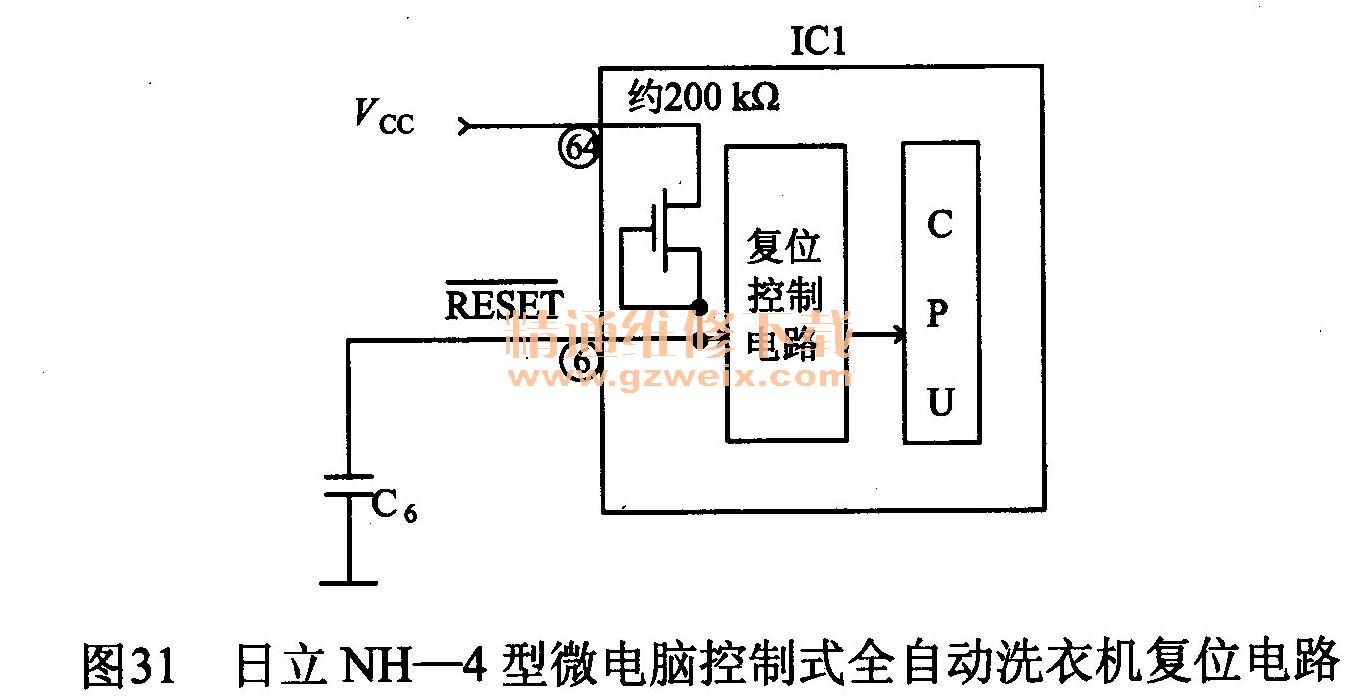

日立NH-4型微电脑控制式全自动洗衣机复位电路

    (3)断电后,对复位电路中的C6电容器进行检查,结果发现其有严重的漏电现象存在。
    2.故障处理
    更换一只新的、同规格的1μF的电容器装上后,接通电源试机,洗衣机的工作恢复了正常,故障排除。
    提示
    当C6电容器出现严重的漏电现象以后,就会使微处理器IC1始终处于复位状态,从而造成了上述故障。
