日立NH-4型微电脑控制式全自动洗衣机不能排水
来源:本站整理  作者:佚名  2013-09-29 14:28:14

    一台日立NH-4型微电脑控制式全自动洗衣机,该全自动洗衣机进水功能基本正常,但不能进行排水。
  故障分析
    根据用户介绍的情况来看,出现这种故障的部位通常与排水阀控制电路有关。该全自动洗衣机排水阀控制电路由微处理器IC1的15脚与开关晶体管VT75、双向晶闸管VS6、排水阀CS组成,相关电路如图37所示。检修时,可先对这部分电路进行检查。

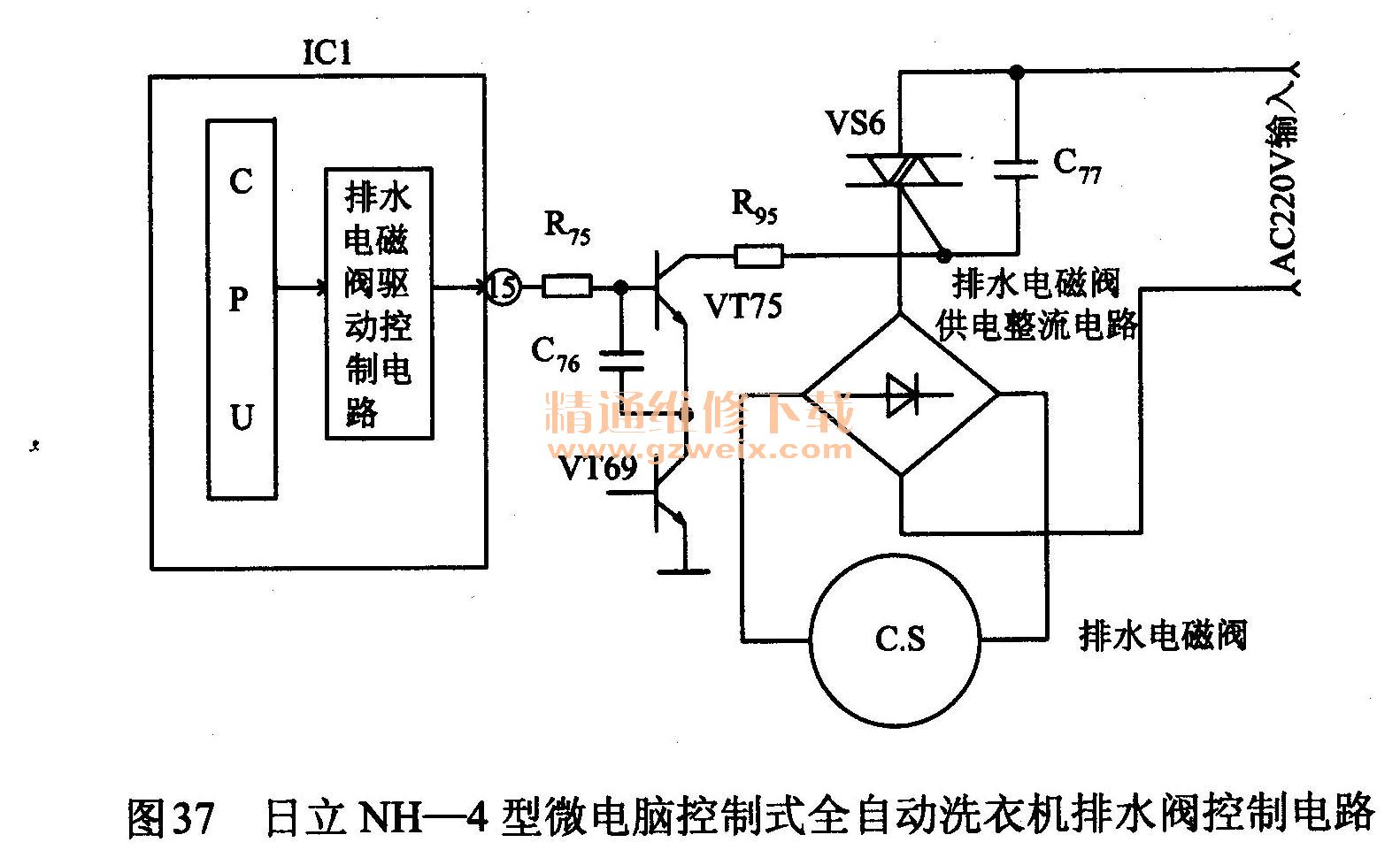

日立NH-4型微电脑控制式全自动洗衣机排水阀控制电路

故障检修
1.判断故障的大概部位
    (1)接通电源后,在排水状态时,测量微处理器IC1的15脚输出的高电平信号正常,说明微电脑控制电路的工作基本正常。测量排水阀两端的直流电压为0V。怀疑排水阀供电驱动电路有问题。
    (2)断电后,对微处理器IC1的15到排水阀之间的电路元器件进行检查,发现排水阀直流供电的整流桥堆炸裂,显然已经损坏。
    2.故障处理
    更换一只新的、同规格的整流桥堆装上后,接通电源试机,洗衣机的排水恢复了正常,故障排除。
