日立NH-4型全自动洗衣机水位达到设定的位置后仍然不停止进水
来源:本站整理  作者:佚名  2013-10-04 09:16:03

    一台日立NH-4型微电脑控制式全自动洗衣机,据用户介绍,该洗衣机插上电源插头接通电源后,可以正常进水,但达到设定的位置后仍然不停止进水。
  故障分析
    根据用户介绍的情况来看,出现这种故障的部位通常与进水阀控制电路有关。该全自动洗衣机进水阀控制电路由微处理器IC1的13脚与开关晶体管VT72、双向晶闸管VS3、进水阀IV等组成,相关电路如图36所示。检修时,可先对这部分电路进行检查。不过,当水位传感器开关不良时,也会引起进水不止故障,对此也不容忽视。

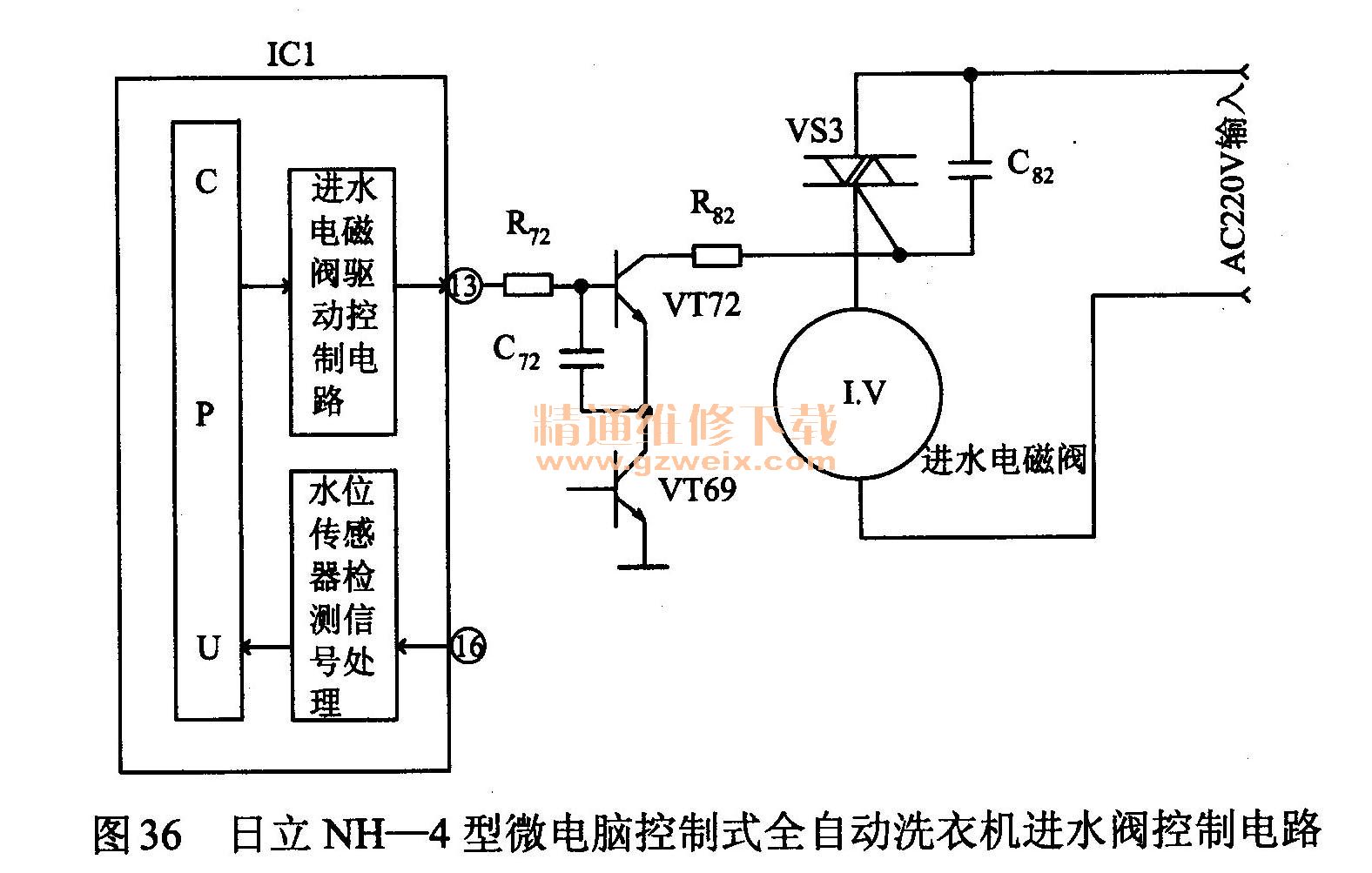

日立NH-4型微电脑控制式全自动洗衣机进水阀控制电路

    故障检修
    1.判断故障的大概部位
    (1)接通电源后,在进水状态时,测量微处理器IC1的13脚输出的高电平信号基本正常。
      (2)在进水达到设定的位置后,测量IC1的13脚输出的高电平可以转变为低电平,但此时测量加到进水电磁阀IN线圈两端的220V交流电压仍然存在。由此说明微处理器输出的控制信号基本正常,问题可能出在进水电磁阀IN驱动电路。怀疑双向晶闸管VS3击穿短路。

    (3)断电后,拆下双向晶闸管VS3进行检查,发现其控制进水电磁阀供电的两引脚之间己经击穿短路。
    2.故障处理
    更换一只新的、同规格的双向晶闸管装上后,接通电源试机,洗衣机的进水可以自动停止,故障排除。
