日立NH-4型洗衣机显示正常但蜂鸣器不响且整机不工作
来源:本站整理  作者:佚名  2013-10-08 15:41:32

    一台日立NH-4型微电脑控制式全自动洗衣机,据用户介绍,该全自动洗衣机接通电源后,操作功能按钮时,显示正常,但蜂鸣器不响,整机也不能进入正常的工作状态。
  故障分析
    根据用户介绍的情况来看,出现这种故障的部位通常与整机的系统控制微处理器电路有关。检修时,可先对这部分电路进行检查。
    故障检修
1.判断故障的大概部位
    (1)检查提供给微处理器IC1的63、64脚上的+5 V电压在正常值范围内,且稳定。
    (2)测量提供给微处理器IC1的⑥脚上的复位电压也无明显的异常现象。
    (3)用示波器检查微处理器控制芯片IC 1的时钟振荡引脚⑧与⑨脚电路上的振荡波形正常。怀疑IC1的过零检测电路有问题,相关电路如图38所示。

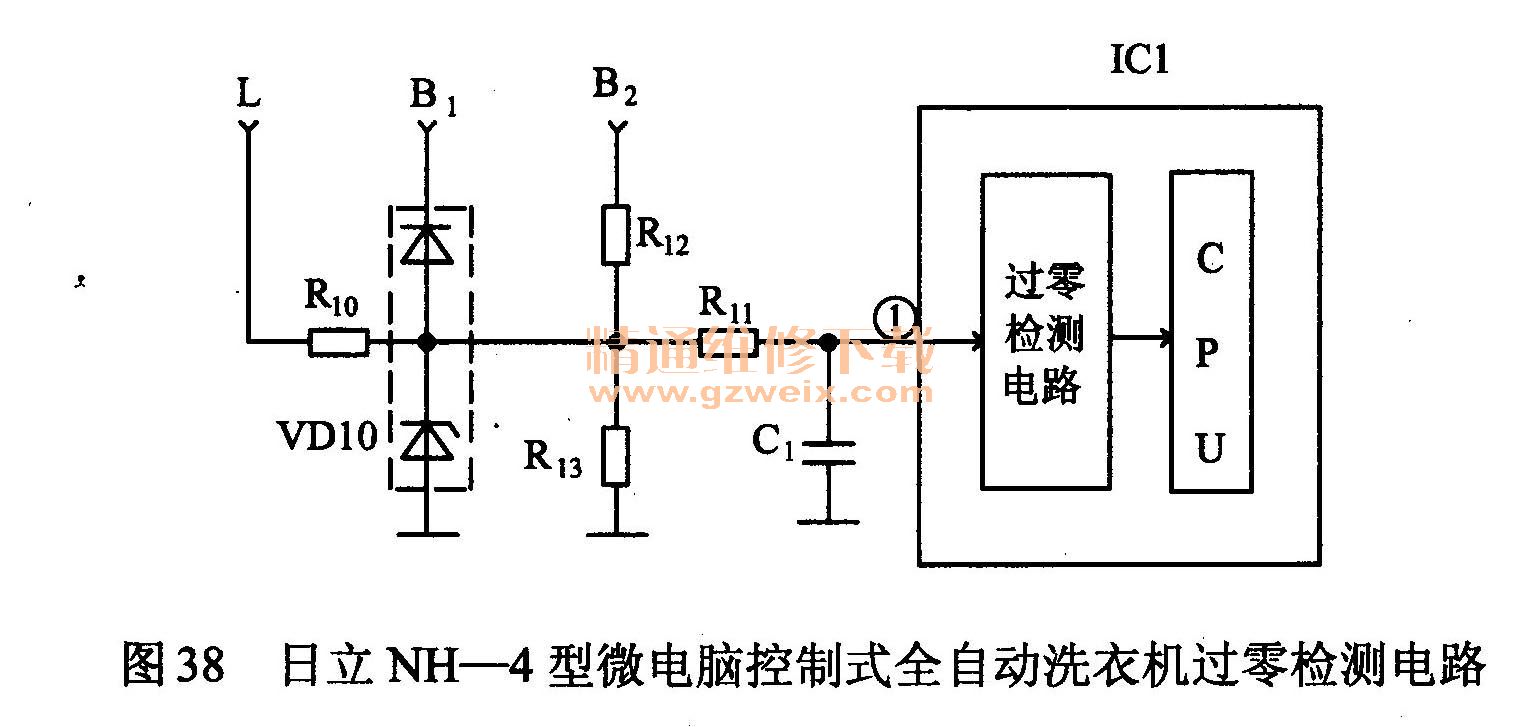

日立NH-4型微电脑控制式全自动洗衣机过零检测电路

(4)对IC1的①脚外接的过零检测电路中的有关元器件进行检查,结果发现R11电阻的一只引脚呈虚焊状态。
2.故障处理
加锡将R11电阻器虚焊的引脚重焊牢固后,接通电源试机,洗衣机的工作恢复了正常,故障排除。
