2. 音频电路
2091 方案的 MP3 音频电路比较简单，都集成在主控芯片里了，当机器声音有故障时，可能会与主控的功放引脚或滤波电路中的电容损坏有关。图 3所示是功放滤波电路。
3. MI C录音电路
MIC 录音电路也比较简单，咪头通常会出现的故障有；不能录音，录音断断续续，录音有杂音，录音有电流声等。
（1）不能录音：可以从咪头的电路查起。因为咪头直接连接在主控芯片上，看有没有虚焊，如果没有虚焊情况，可以量咪头电路，查对地是否有 3 V 电压，有就表明咪头虚焊或坏掉。
（2）录音断断续续：可以怀疑主控是否虚焊，咪头是否虚焊。
（3）录音有杂音：首先想到的是电路有没有连锡，或更换好质量的咪头。
（4）录音有电流声：查看拨动开关是否虚焊。
图 4 所示是 MIC（话筒）电路示图。
4. 耳机电路详解及故障分析

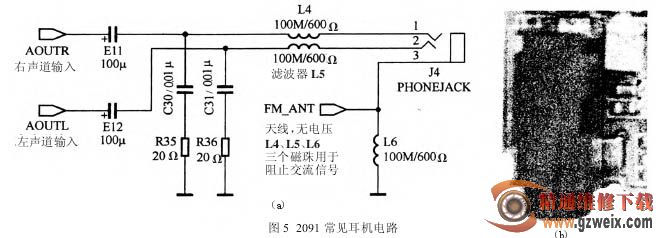

耳机电路有带功放 IC 和不带功放 IC 两种，这里主要讲一下耳机电路。图 5 所示是 2091 常见的耳机电路。耳机电路常见故障有；耳机单边无声，出现声音不正常，声音卡等。
