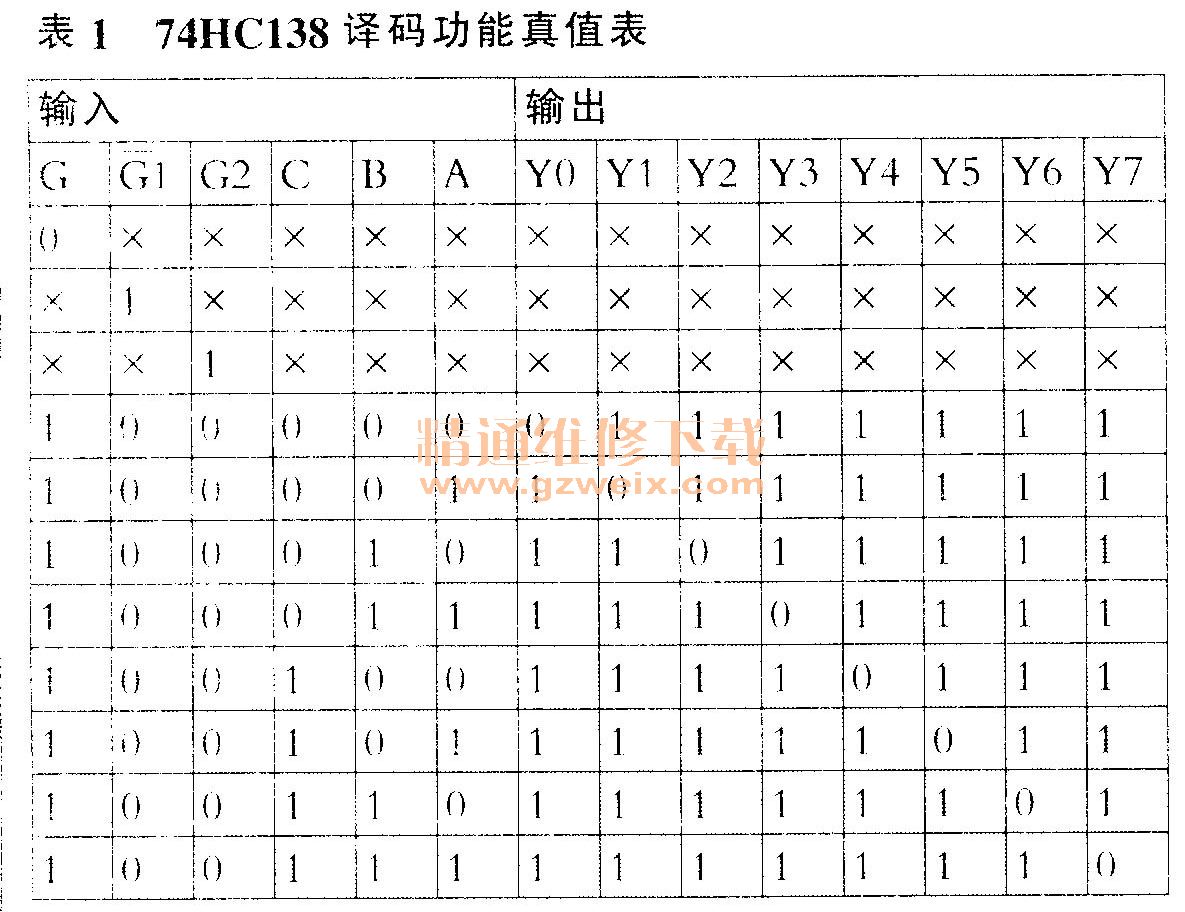

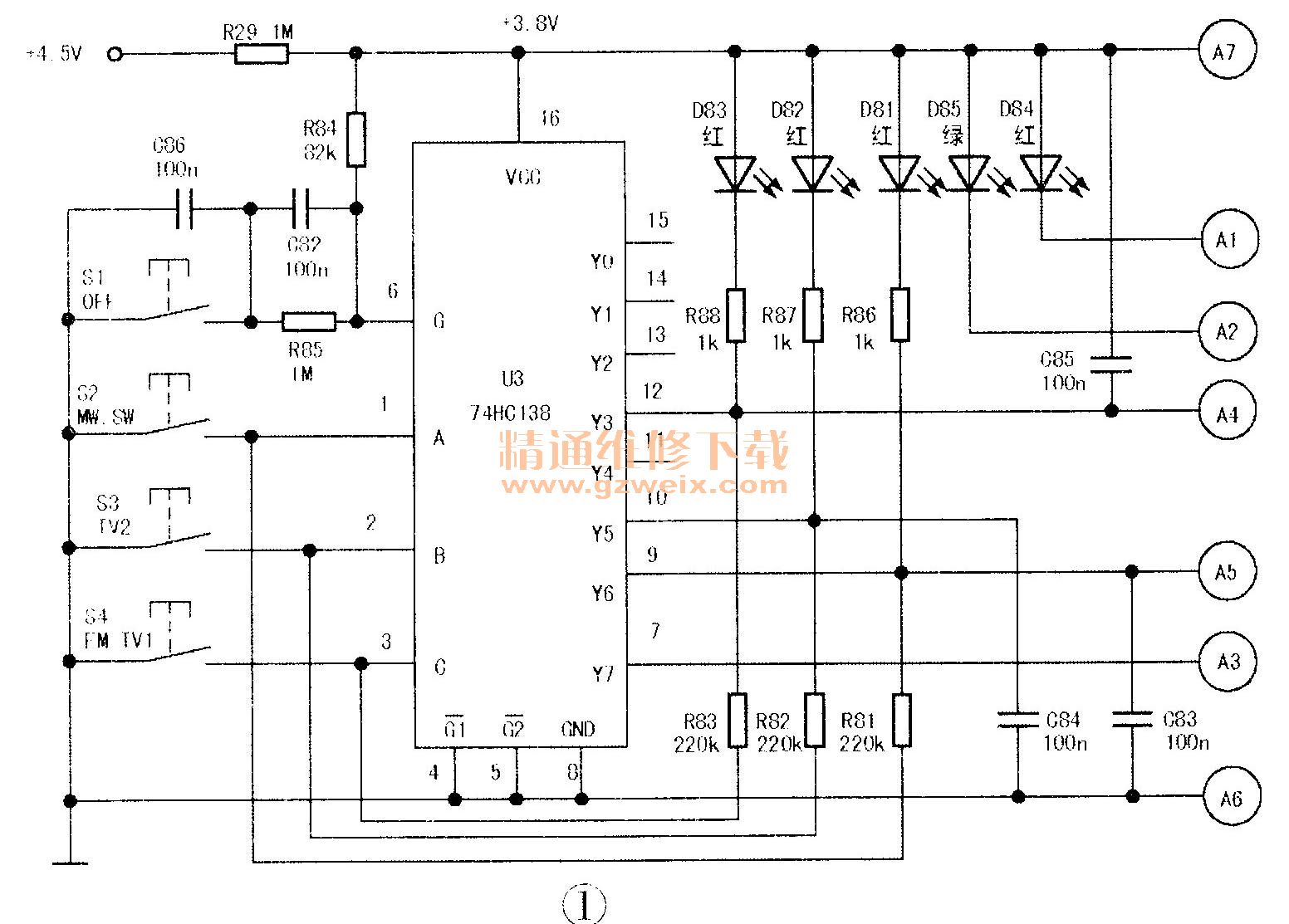

德生R-97()0型高灵敏度立体声收音机，共有12个接收波段，采用一片3线／/8线译码器74HC138( U3）为核心组成电子波段转换电路，实绘原理电路如图1所示（在主电路板上的波段转换开关晶体管图1术画出，只在文中说明）。表1为74HC 138译码功能真值表。

    数字集成电路故障判断通常比较简单，只要测量电源电压、各脚（控制、输入及输出端）逻辑电平高、低，就可作出判断。在本文中，74HC138高电平（1)大于3V，低电平（0）小于0.1 V。下面通过实例，介绍该电子波段开关转换电路常见故障及检修方法（以A1-A7端子为界，不介绍主板电路部分）。

    例1：接通收音机电源开关，按任何一个波段选择键，收音机均不工作〕
    分析检修：闭合收音机电源开关，电池提供的4.5V电源电压经R29 (1 MΩ）为U3供电，同时经R84、 R85为C82、 C86充电，使U3⑥脚变为高电平，即G=1。因U3④、⑤脚接地，也就是G1=G2=0，故U3具备了正常工作条件，此时按动S2-S4任何键选择收听波段时，由于始终有Y7=1,A3端输出高电平使主板上电源控制管Q8 (9014)、 Q9 (8550或9012）相继导通，4.5V电源电压经隔离二极管D7 ( 1 N4148）加至A7端，为控制及显示电路板供电，而不再经过大电阻R29，以提供较大的工作电流。因D7的正向压降约为0.7V左右，所以A7端子（即U3的16脚）电压为3.7V-3.8V(4.5V～0.7V）。

    测U3的16、⑧脚间电压为 3.8V，说明主板电源控制管正常，电源已加至A7、A6端，且电压正常；检查控制端④～⑥脚电压，G1=G2=0V 、G=3.6V，说明U3已具备正常工作条件。若④、⑤脚不为0V，一般是引脚脱焊开路；若⑥脚不为高电平（>3V)，可能是R84开焊，C82、C86击穿或S1触点短路漏电所致；由于是各波段均不工作，考虑到S2-S4同时开路或触点接触不良的可能性不大，分析应是U3不良。在其①～③脚分别加高、低电平信号进行试验，输出端Y0～Y7不能按表1给出的逻辑关系输出，由此确认U3损坏。U3损坏后只能用原型号74HC138 (CMOS结构）更换，不能使用TTL电路74138、74LS138等代换，否则会因A7供电电压（3.7V～3.8V）达不到TTL电路电压要求（5V10.5V )，而引起无法进行波段切换或造成切换紊乱。

    例2：三个波段中有一个波段不工作，另外两个波段工作正常

    分析检修：以AM（包括MW及Sw1～SW9）为例来说明，其他两波段的工作原理及检修与此类似，不再赘述。按动S2选择AM波段时，U3的输入数据为CBA=110（详见表1),⑨脚Y6=0、Y0～Y5、Y7均为1。Y6输出的低电平有两个作用：一是经限流电阻R86使LED管D81导通发红光，作AM波段工作指示；一是经R81反馈加至U3的A端，使其CBA输入状态保持为110，使AM波段正常工作，在松开S2后，收音机仍在AM波段工作。

    有两个波段工作，说明U3电源供电及G、G1、G2端的逻辑控制电平正常，先检查S2引线有无断脱，然后按住S2测U3①脚电压为0V，表明S2触点接触良好；若按住S2时X13①脚仍为高电平，贝习为S2触点因氧化、锈蚀或积垢造成接触不良，否则为工脚脱焊或印刷线路铜箔断裂；若按住S2时可接收AM（中、短波）波段节目，松开S2后AM波段就不能接收，为R81脱焊、开路，导致①脚不能保持为低电平；若按S2后D81不亮，U3⑨脚也无低电平输出，为U3内部局部电路不良。

    例3：按S1键后不能关机，收音机仍在工作。
    分析检修：在接收过程中，如需要关机时按动S1,则C82、C86放电使U3的G=0，禁止U3工作，中止任何波段的接收。当松开S1后，电源又经R29为U3供电，C82、C86充电使U3的G=1,03如在初始工作状态，此时又可通过S2～S4选择收听波段。

    S触点接触不良或引线断脱，使C86无法放电，U3⑥脚不能为0； U3⑥脚脱焊开路或R85开焊，造成⑥脚悬空而不能为0； C86开路损坏等。

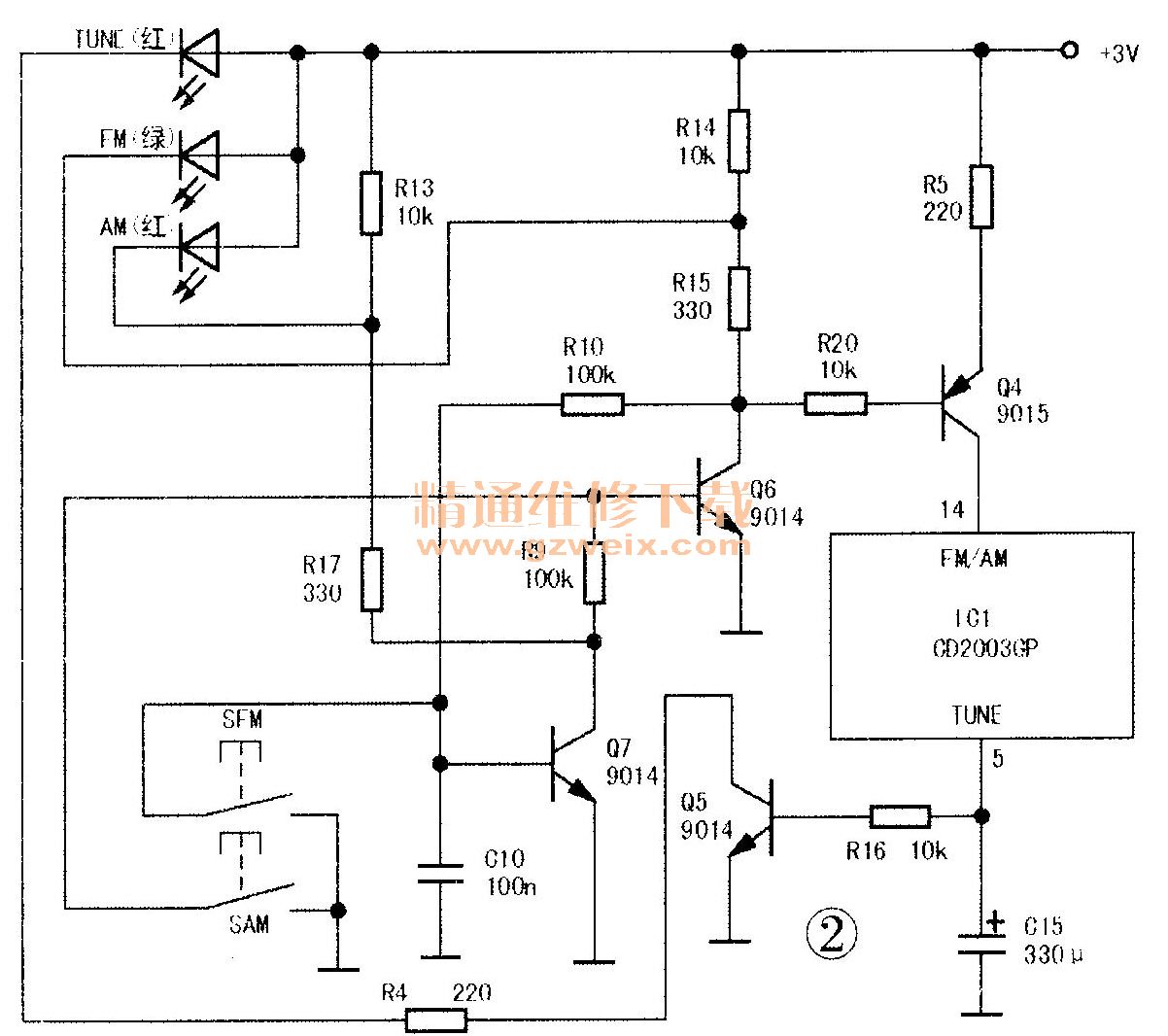

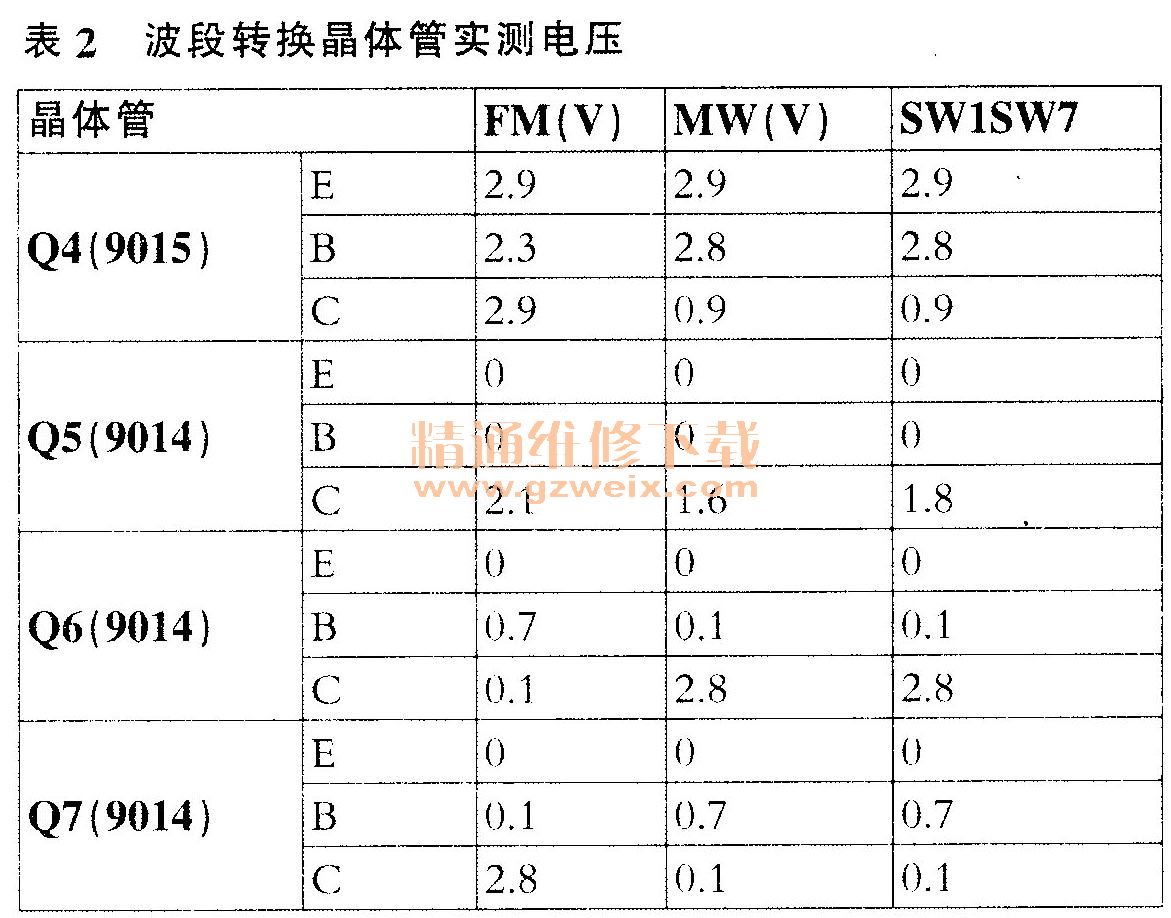

德生R-9701型收音机可收听AM（调幅）和FM（调频）共9个波段。其短波r个波段采用晶体稳频及二次变频技术，是一款高档袖珍收音机。实绘该收音机电子波段转换电路如图2所示，该电路采用轻触键触发和电子开关切换的工作方式，波段转换晶体管实测电压见表2。

    例4：开机后未能正常地工作FM波段，而是工作于AM波段。

  分析原因可能为：R13、R17、R9脱焊、Q6无正偏压不能导通或Q6开路、损坏；焊或Q4开路损坏后，IC1 14脚无高电平信号而被内部电阻下拉为低电平；IC1内部电子开关损坏。

    例5：开机能工作于FM波段、但按SAM轻触链时不能转换为AM频段。

    分析原因可能为：SAM键触点氧化、锈蚀接触不良或开关连线断脱；Q6、Q4击穿或漏电；IC 1内部电路不良。

    例6：开机后工作于FM波段，按SAM键时能转换到AM波段工作，但再按SFM健时却不能转换回FM波段。

    分析原因可能为：SFM键触点接触不良或连线断脱；Q7击穿、漏电后，导致Q6、QY不能导通。

    例7： LED-TUNE调谐指示异常
    分析检修：1C1内部电路不良，在收台调谐准确后⑤脚仍无高电平输出；C15击穿、漏电，R16脱焊开路使Q7无正偏压而不能导通或Q5开路损坏；限流电阻R4、LED-TUME开路损坏式引线断脱。
