3．功率因数校正电路
    创维168P-P32ALK-01电源＋背光灯二合一板的功率因数校正电路由振荡驱动电路NCP1653A(IC1 ),开关管Q1、储能电感L2为核心组成。将供电电压和电流的相位校正为同相位，并将市电整流后的电压提升到390V左右，产生PFC输出电压，为主电源和背光灯升压输出电路供电。

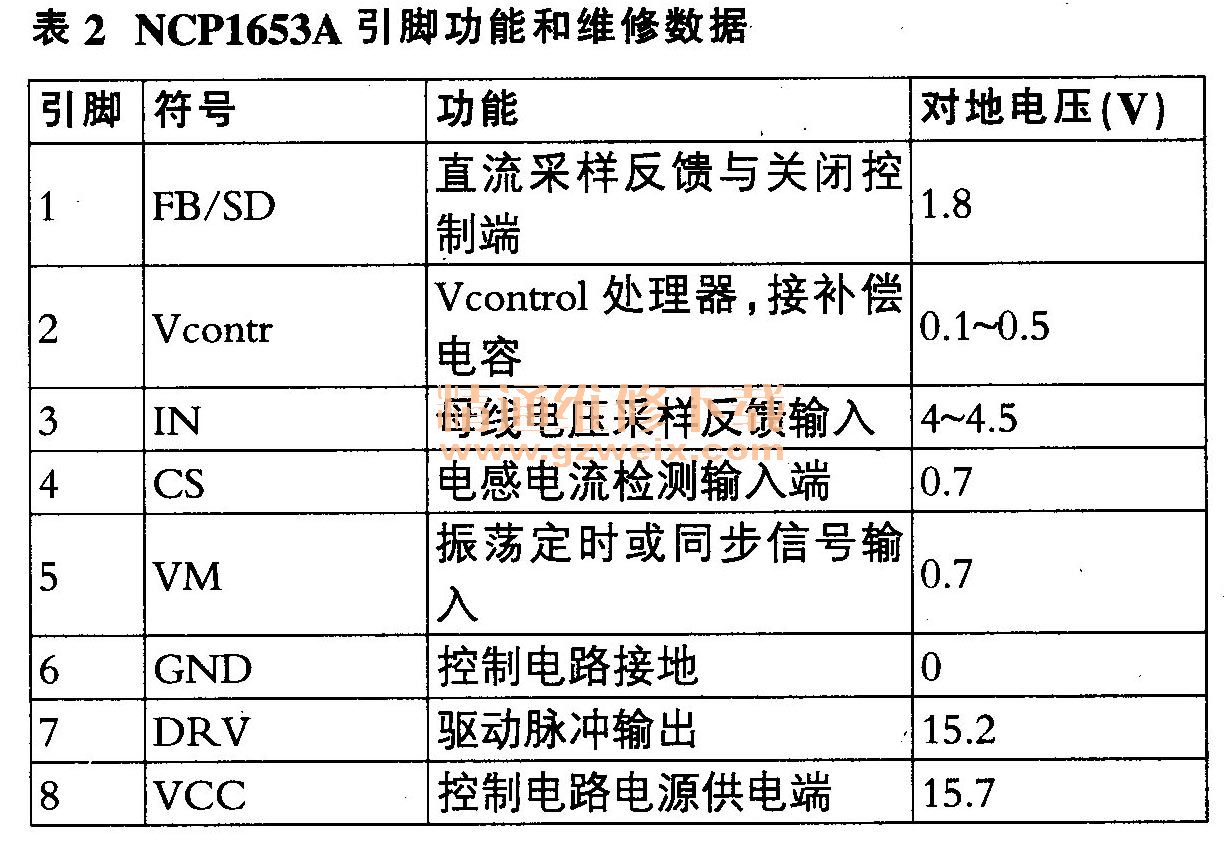

    NCP1653A是安森公司推出的经济型功率因数校正控制器，NCP1653A内部电路框图见图3所示，内部集成了基准电压源、OSC振荡器、电流镜像比较器、误差放大器、PFC调制器、零电流检测器、RS锁存器、MOSFET驱动级、过压保护、过流保护、过热保护以及欠压锁定等功能电路。它是一个宽电压PWM控制驱动器，既可以工作在不连续导电DCM模式（频率固定），韶又能工作在临界导电CRM模式（频率变化），其运行于67kHz或100kHz固定开关频率的随动激励或恒定输出电压。NCP1653A引脚功能和对地电压见表2。

    (1)启动校正过程
    开机后，开关机控制电路受控15V供电电压VCC经R19限流，由C79、 C50、 ZD8稳压滤波后，加到芯片IC1(NCP1653A）的供电端⑧脚，同时市电整流滤波后C17两端产生的100Hz脉动电压经R17、R32、R16限流，C2滤波，再经R10限流对C14充电，为IC3的③脚提供取样信号，使IC1内部电路开始工作，从⑦脚输出激励脉冲。该脉冲电压通过R9、D1使开关管Q1工作在开关状态。Q1导通期间，C17两端100Hz脉动电压通过L2、Q1的D/S极、R11和R15构成导通回路，在L1两端产生左正、右负的电动势。Q1截止期间，L1通过自感产生左负、右正的电动势，该电动势通过D2、C52、R11、R15构成导通回路，在C52两端产生约392V电压，为主电源和背光灯升压电路供电。这样，经过该电路的控制，不仅提高了电源利用市电的效率，而且提高了功率因数。

    (2)稳压控制过程
    稳压控制电路由取样电阻和IC1(NCP1653A）等元件构成。当市电升高等原因引起PFC，电路输出电压升高后，C52两端升高的电压通过R-14、R13、R22限流降压，C15滤波后，为IC1的①脚提供的取样电压升高，经内部的误差放大器放大后，使IC1的⑦脚输出的激励脉冲的占空比减小，开关管Q1导通时间缩短，L2存储能量减小，输出电压下降到设置值。反之，移压控制过程相反。

    (3）过流保护电路
    IC1的④脚为电流检测输入端，通过R1对MOSFET开关管Q1的源极电阻R11、R15两端电压进行检测。R11、R15两端的电压降反映了PFC电路电流的大小，当MOSFET开关管Q1电流过大，R11、R15两端的电压降随之增大，IC1的④脚电压超过0.8V、PFC就会停止输出。

    4．主电源电路
    创维168P-P32ALK-00电源＋背光灯二合一板的主电源由内含振荡驱动和开关管的厚膜电路FSQ0565R(IC301 )、变压器T3为核心组成，产生12V和24V电压，一是经输出连接器为主板电路供电，二是为电源板上的背光灯驱动电路供电。

    (1)FSQ0565R简介

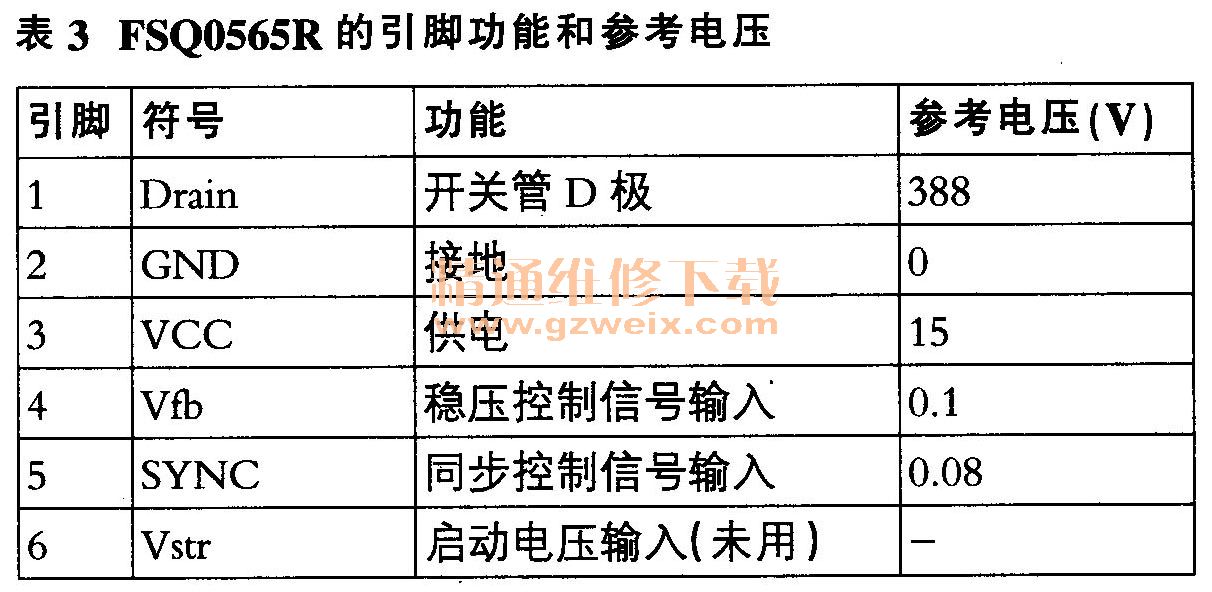

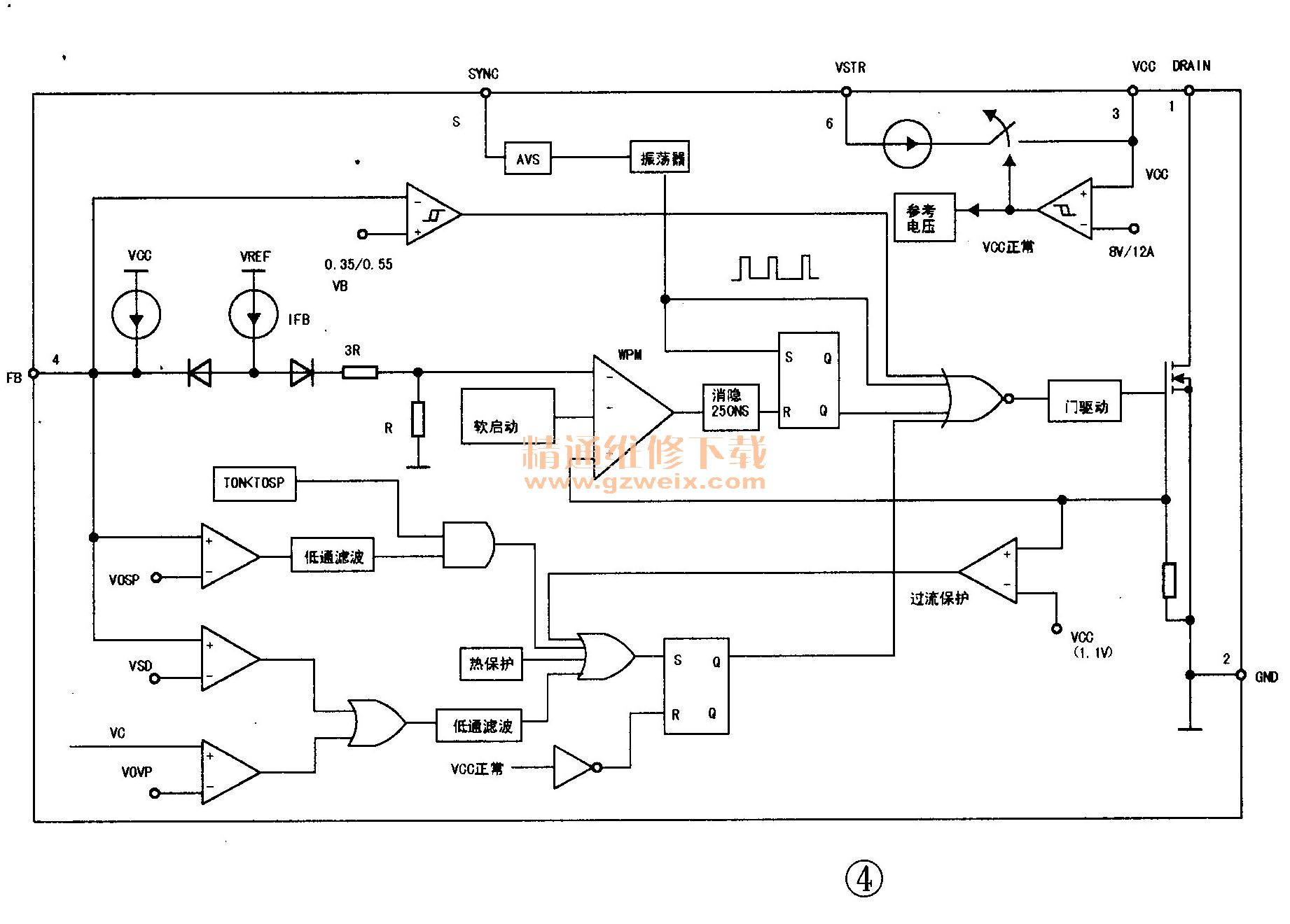

    FSQ0565R是一种新型的电源厚膜电路，内部电路见图4所示，包括基准电压源、振荡器、PIM调制器、RS触发器、驱动级、MOSFET输出级以及过流、过压、欠压和过热等完善的保护功能。它内部的开关管采用的是新型大功率场效应管，而控制芯片采用了电流模式调制器，在电源负载、空载的情况下具有最小的控制漏极开／关切换的驱动能力，还设有过电压锁定保护、自动恢复短路保护、过热保护等电路。FSQ0565R的引脚功能和参考电压见表3。

    (2）启动工作过程
    PFC电路产生390V左右的PFC直流电压通过开关变压器T3的①-③绕组加到IC301 (FSQ0565R )①脚，为它内部的开关管供电，同时开关机控制电路输出的15V电压VCC经R60、R309输入到主电源，再经C301和C302滤波后，加到IC301的③脚，使IC301内的启动电路开始工作，控制稳压器为时钟电路（振荡器）,PWM等电路供电。时钟电路和PWM电路工作后，由它产生的激励脉冲使开关管工作在开关状态。开关管导通期间，T3开始存储能量；开关管截止后，T3开始释放能量，在T3中产生感应电压。

    (3）整流输出电路
    T3的⑦-⑩绕组输出的感应电压通过D20整流，C22、L5、C23组成的π形滤波器滤波后产生24V电压；T3的⑦-⑧绕组输出的脉冲电压通过D19整流，C21、L4、C24组成的π形滤波器滤波后产生12V电压。上述电压不仅为伴音功放供电，而且通过稳压器降压后为电视信号处理电路供电；⑤-⑥绕组输出的脉冲电压经R305～R303取样后，从IC301的⑤脚输入，IC301对⑤脚输入的脉冲信号检测后，就可以在T3初级绕组的反峰电压释放完毕，才能让开关管再次导通，以免开关管因导通损耗大而损坏，实现开关管导通的同步控制功能，也就是人们俗称的开关管延迟导通控制。

    (4）稳压控制
    当负载变轻引起主电源输出电压升高时，滤波电容C21两端升高的电压不仅通过R78为光耦合器PC8的①脚提供的电压升高，而且电压通过R79、R77和R74取样后，为误差放大器IC9提供的电压超过2.5V，经IC9内部的误差放大器放大，使PC8的②脚电位下降，PC8内的发光管因导通电流增大而发光加强，促使它内部的光敏管导通加强，将IC301的④脚电位拉低，被IC301内的误差放大器和PWM调制器处理后，使开关管导通时间缩短，开关电源输出的电压下降到设置值。输出电压下降时，稳压控制过程相反。

    (5)过压保护电路
    为了确保开关电源和负载正常工作，该机还设置了模拟晶闸管Q9、Q10、稳压管ZD5、ZD9等构成的过电压保护电路。
    当主电源的稳压控制电路异常导致24V、12V供电升高到设置值时，稳压管ZD5或ZD9击穿导通，通过D18或D34、R64使模拟单向晶闸管Q9、Q10被触发导通。Q9和Q10导通后，切断光耦合器PC7的供电，PC7停止工作，如上所述，该机进入保护性待机状态，避免了高压逆变器等负载电路的元件过电压损坏。

二、电源电路维修技巧
    1．副电源始终无电压输出
    副电源始终无电压输出，说明副电源电路未工作或其负载电路异常。测量保险丝F1是否熔断，如果熔断说明电源板有严重短路故障；如果未熔断，故障在副电源电路。

    (1)保险丝熔断
    首先，在路测量压敏电阻V1两端阻值较小时，说明V1或C1、C4击穿；若共模滤波器L6、L7的绕组变色，说明绕组异常，需要更换；若它们正常，说明市电输入电路正常，需要检查开关电源电路。此时，在路测D1内的4个整流管是否正常，若阻值较小，说明击穿；若阻值正常，可分别在路测C17、C11和C52的两端阻值，若阻值较小，说明击穿；若阻值正常，多为开关管击穿。此时，在路测每个开关管的3个极间阻值，若阻值较小，就可以说明被测的开关管击穿。悬空厚膜电路IC301的⑥脚或②脚，再测它们间阻值过小时，则说明它内接的开关管击穿。

    若厚膜电路IC301内部开关管击穿，还应查R303～R305、C309、R301、D301、C307和IC301；若厚膜电路IC5内部开关管击穿，还应查D9、D15、C40、C48，以免更换后元件再次损坏。

    (2）保险丝未断
    首先测量IC5内部开关管S极①脚外接R7是否正常，R7烧断，多为IC5内部开关管击穿，副电源电流过大，导致R7连带损坏所致。
    测量IC5的⑤脚有无VCC启动和供电电压，有启动和VCC供电，查IC5的外围元件C48、C47、PC4,IC5、IC5的⑤脚无供电电压查IC5的⑦、⑧脚有无电压，无电压查D33、C11和变压器T2，有电压检查更换厚膜电路IC5。

    2．副电源能启动，但不能正常工作
    副电源能启动，但不能正常工作，说明副电源电路或其负载异常，当然保护电路异常也会产生该故障。
    通电瞬间测副电源输出滤波电容C54两端电压是否过高，如果过高，可短接C47后测量电压能否下降，能下降则说明厚膜电路正常，故障在取样误差放大电路R66 、R72 、IC8和稳压光耦PC4；如果短接C47后输出电压不下降，则检测IC5是否正常。

    通电瞬间测C54两端电压不高，测量R7是否阻值增大，如果阻值正常，断开负载后仍不能恢复正常，则检查IC5的⑤脚外部D13、R63、R59、C19组成的VCC整流滤波供电电路和D9、D15、C49尖峰脉冲吸收电路是否正常。

    3.PFC电路不能工作
    (1)检查PFC电路供电
    PFC电路不能工作，说明待机控制电路或PFC电路异常。首先测量驱动电路IC1的⑧脚有无VCC供电，无VCC供电，测量开／关机控制电路Q8的发射极有无VCC电压输出，无VCC电压输出检查Q5、PC7、Q8为核心的开／关机控制电路和D13、C46的VCC整流滤波电路；如果Q8的发射极有VCC电压输出，则是IC1的⑧脚外部R19开路，导致IC1的⑧脚无供电，还应检查C79和稳压管ZD8是否击穿或漏电，以免更换后再次损坏。

      (2）检查PFC电路
    如果IC1的供电正常，检查IC1的①、③脚输入电压是否正常，测量IC1的⑦脚输出的激励电压是否正常，无激励脉冲电压输出，故障在IC1电路，⑦脚有激励脉冲输出，故障在Q1开关管和PFC整流滤波电路。
