彩电、彩显、电脑等机器，均采用开关电源供电，甚至有些DC-DC转换器也采用开关电源，如液晶彩电中LM2596等。上述开关电源输出的直流电压，如果纹波超标，会产生千奇百怪的故障，以彩电为例，可能出现死机、花屏、屏幕有木纹干扰等。

    判断电源有无纹波，最给力的是示波器，然而示波器体积大，很重，不适合上门维修。
    为此笔者自制了一个电源纹波检测器，如果只用来检测纹波，完全可以取代示波器。
    （1）实用性，它不但能检测开关电源输出的直流电压是否有纹波，还能检测CRT彩电由行输出变压器提供的直流电压是否有纹波。另外，还能检测CRT彩电行推动级供电滤波电容两端是否有纹波。笔者曾作过对比，一台长虹D2963A彩电开机半小时后烧行管，用电源纹波检测器测行推动滤波电容（10μF/160V）正极有6.5V纹波。改用示波器检测电容整机有7Vp-p波形，与行推动管集电极波形形状一样，只是倒过来了。说明该滤波电容不良，换后长时间开机不再烧输出管，故障排除。此时测电容正极纹波，无论用电源纹波检测器测还是用示波器测，均近似0V。

    可见用电源纹波检测器所测数值很接近用示波器所测数值（略低于示波器数值）。

    根据多年使用纹波检测器经验，电源纹波在1V以下应看作正常，如果在1V以上应看作纹波过大。
    （2）方便性，该电源纹波检测器体积很小，如同CRT彩电中消磁电阻一样大。它配合万用表（直流电压挡）使用，适合上门维修。

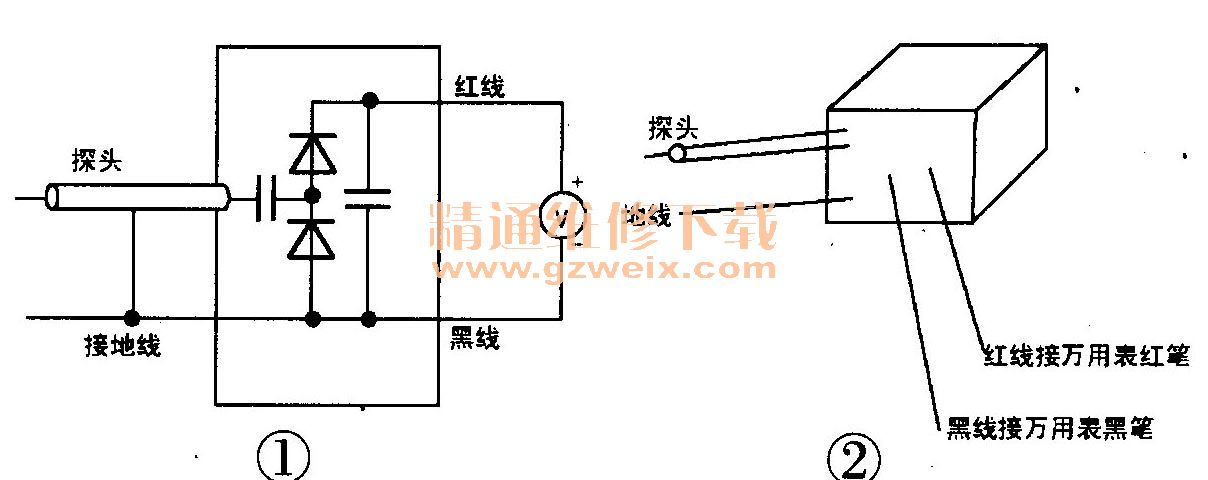

    制作过程：其制作相对容易，该电源纹波检测器只有4只元件，如图1方框内所示。2只二极管均选CRT彩电电源＋B整流用二极管，如RG2等，2只电容都用CRT彩电中行逆程电容（圆片状），规格为1000pF/2kV。

    将4只元件直接焊在一起，用不着电路板，再将它装进一个很小的塑料瓶里（如小药瓶）。笔者将它装进一只压敏电阻盒里（长虹CRT彩电电源交流220V两端有一只盒装（长方形）压敏电阻。打开盖子，倒出石英砂，取出压敏电阻即可得到空盒）。引出四根导线即完成。两根接万用表（红黑两色），另外两根为检测线，黑色接地，另一根是带屏蔽网的线，作为探头，屏蔽网接地，如图2所示。
    说明：（1）探头线必须用屏蔽线，且屏蔽网可靠接地，这和示波器是一样。
    （2）测试时接地点选择也很重要，以CRT彩电为例，冷端接地选高频头外壳，不能选显像管的地线，这和示波器二样。
    实例：一台长虹PF21118彩电，三无，电源指示灯亮。用电源纹波检测器测开关电源输出8V电压，纹波为2.2V，经查C546不良，换后一切正常。
