一辆行驶里程约19万km,配置F22B4型发动机的本田雅阁轿车。用户反映:该车在行驶时发动机故障灯有时点亮,关闭并重新起动发动机,发动机故障灯能够熄灭,但故障还会出现。
故障诊断:在杂物箱下方找到2针诊断座,短接两个端子,打开点火开关,发动机故障灯开始闪烁,读取故障码为12,含义为EGR位置传感器信号不良。拔下发动机舱的熔丝/继电器盒内的BACK UP熔丝,进行清码。10s后插好该熔丝,起动车辆,发动机故障灯正常熄灭。进行路试,故障再次出现。重新调取故障码,仍为12。分析原因,估计与EGR位置传感器性能不良或EGR阀不动作有关。

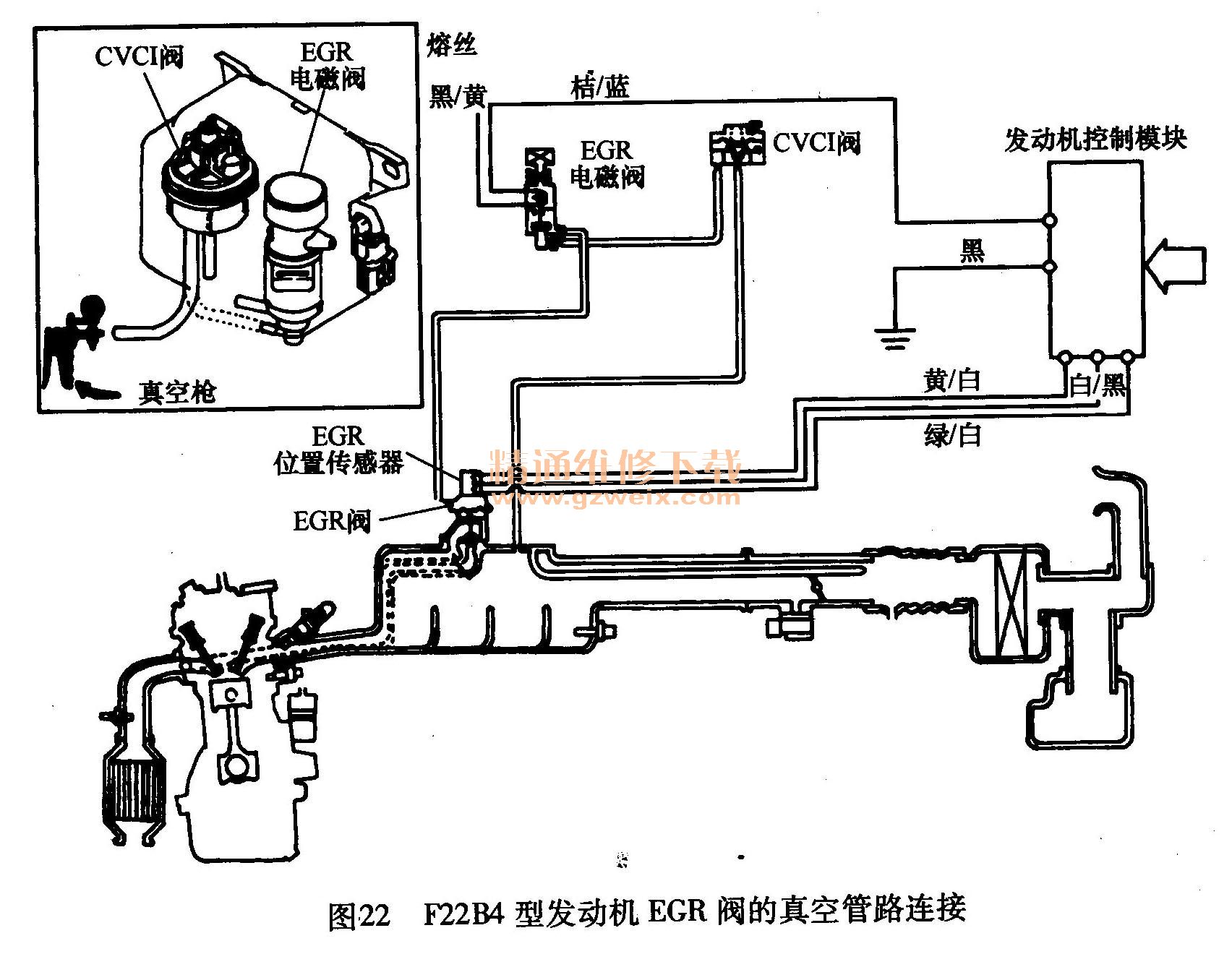

检查EGR位置传感器,打开点火开关,利用真空枪向EGR阀施加真空,同时测量EGR位置传感器信号电压是否与EGR阀开度对应变化,测量结果符合标准值(1.0~4.8V),说明EGR位置传感器正常。检查EGR阀及其真空管路,在怠速工况下向EGR电磁阀通电,使EGR阀的真空管路打开。逐段检查真空管路,发现EGR阀的真空输入端口几乎没有真空。检查真空软管,发现在接头部位变形。更换真空软管,确认连接无误后试车,故障症状完全消失,检修工作结束。F22B4型发动机EGR阀的真空管路连接见图22。
F22B4型发动机采用真空方式控制EGR阀。当发动机转速达到1500r/min以上时,发动机控制模块发出指令,使EGR电磁阀通电,在真空作用下EGR阀打开。为了稳定真空压力,在EGR电磁阀真空输入侧前端装有真空稳定阀(CVCI阀)。本例故障原因是真空管变形、堵塞,造成真空吸力过弱,EGR阀无法打开到要求的开度。发动机控制模块根据EGR位置传感器信号判断EGR阀不工作,设定故障码12,但故障根源还在真空管路上。
