上菱BCD-180W型无霜冰箱,制冷效果差
来源:本站整理  作者:佚名  2014-07-14 11:29:57



    3.错用802-2代换802-1,见图3,在PT① ,②脚接通的制冷状态,FR、MY支路有电使压缩机运转制冷,MT、ST3、EH支路因MT分得211.8V-210.4V市电,所以MT转动计时,此时图3工作状态与图1制冷状态一样,经8小时左右制冷工作后,PT的①、②脚断开,①、③脚接通,进入化霜状态,其等效电路如图4。此时市电经PT①和③脚、ST2后,一是EH获220V电压加热化霜;二是MT获219V以上电压转动计时,即化霜和定时器同时工作。由于①、③脚接通时间只有2~10分钟(受凸轮控制)此后①、③脚断开,①、②脚接通,又开始制冷,在EH通电加热的2~10分钟内,不可能将蒸发器上的冰霜化掉,若干天后就会产生制冷效果越来越差的故障,并将扇叶冻住而烧损风机。

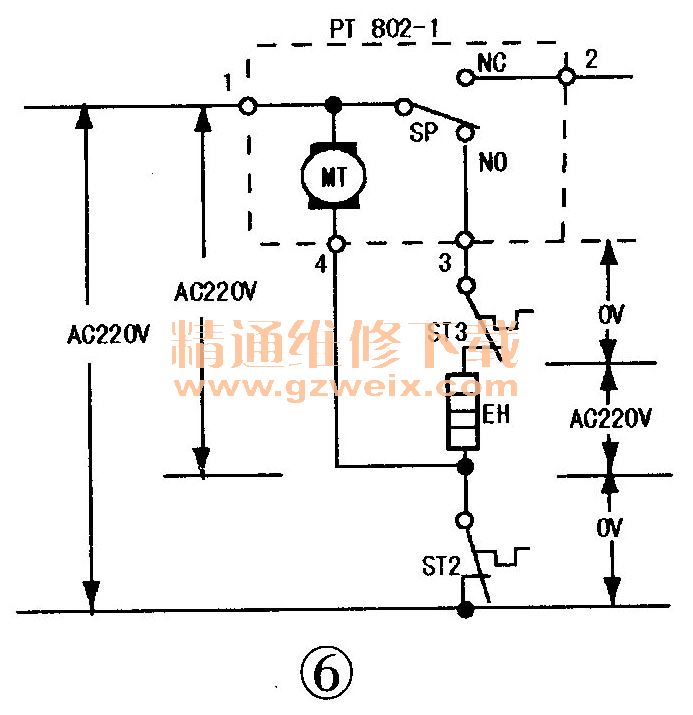

    4.错用802-1代换802-2,见图5,在PTT、②脚接通的制冷状态,压缩机MY运转制冷,驱动电机MT转动计时,即制冷时图5和图2工作原理相同。经8小时后PT①、②脚断开,①、③脚接通,进入化霜状态,其等效电路如图6。可以看出,此时MT、EH并联在一起接在220V电源上,两者同时工作,经2~10分钟化霜加热后,PT①、③脚断开,①、②脚接通,又开始制冷,霜层不可能在2~10分钟化掉,因此产生冰霜堆积和烧坏风机故障。


上一页  [1] [2]
