如何修复电磁灶加热线圈
来源:本站整理  作者:佚名  2010-05-13 15:28:05



  一台容声CR-16B型电磁灶加热过程中,突然发出。吱“、”吱“有节奏的放电声,并从灶内冒出塑料焦糊昧,随即自动停机保护。

  经检查IOA保险管完好,高频谐振大功率管1BG1(FGA25N120)完好,0.27μF谐振电容完好,其它电路检测未见异常,加热线圈从正面看也完好,仔细检查焦糊味来源,发现来自加热线圈背面,线圈与导磁铁氧磁片的接触处,故障为加热线圈匝间击穿,致使工作电流上升使大功率管1BG1过热保护自动停机。

  加热线圈的价格约为整机成本的四分之一,但其结构并不复杂,可以自己动手将其修复。

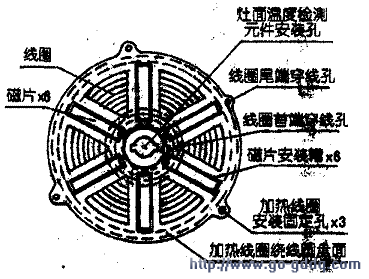

  各类电磁灶加热线圈结构基本相同,由三部分元件组成,示意图如附图所示。

  一、塑料圆盘形骨架由工程塑料注塑成型,外圆直径约190mm,厚度约8mm。形似车轮,有六条轮辐。每条轮辐正面有长方形铁氧体导磁片的安装通槽。以固定磁片,六条磁片形成加热线圈廉都的导磁通路。加热线圈由内至外沿逆时针方向单层平绕在圆盘骨架的正面盘面上。并用绝缘漆粘固。

  二、六片铁氧体导磁磁片,尺寸各为:60mm×14mm×5mm。用绝缘漆粘固于塑料圆盘骨架条形通槽内,与骨架的绕线平面齐平。

  三、加热线圈线的横截面直径约2mm,由φ0.3mmx28股高强度漆包线组成的绞合线,平绕32圈粘固于圆盘骨架上。其电感量约为160μH。

  电磁灶有完善的超温、过流的保护措施。加热线圈整体烧毁的可能性不大。主要故障就是线圈绕组局部短路。

  故障点多在散热较差的线圈与铁氧体导磁片的接触处,若线圈线材质量差就容量产生这类故障。局部短路的部位,无法用万用表测出。只能将加热线圈整体翻过来,沿轮辐导磁片部分”眼观鼻嗅“找故障点,因短路处产生的高温对塑料骨架和磁片必然有损伤的痕迹。

  修复时需要加热使绝缘漆软化,然后将线圈逐圈拆至短路点。

  加热可采用电烘箱加热,在电烘箱75℃时放入故障线圈,每隔10分钟升温10℃,直至升温至105℃后,再烘七八分钟后取出即可拆动。拆至短路点后要多拆一段以便于修理。如果没有烘箱则用1000W家用电吹风,置强热风挡对线圈逐段加热也能拆动,只是稍费功夫。

  线圈拆开后先将短路点的多股漆包绞线仔细清洗干净,若有熔断处,应用导线搭按焊好,再甩薄玻纤绝缘布包扎好并涂上绝缘漆。对短路点伤损的塑料骨架、导磁片仔细清洗,并将熔化的金属微粒,烧损的表面彻底刮干净,再垫上一层薄玻纤漆布,用绝缘漆涂刷粘固。

  待绝缘固化后即可将拆下的线圈重新绕制恢复原状,边绕线边涂绝缘漆(在线与线间、线与骨架间均涂好绝缘漆),线圈要平整紧密,绝缘漆千固后就可以上机使用。

  绝缘漆可选用硅有机浸渍漆或三聚氰胺环氧酯漆。
