M7130、M7140H、M7150A等型号的平面磨床的充退磁电路都是由组合开关控制的，在上工件充磁的时候。只需拧一下开关即可。但在退磁下工件的时候要来回拧动组合开关7-8次才能把吸盘YH上的剩磁消除干净。这样一天下来，这个开关少说也得动作几百次。一个开关用不到两月就报废了。反复拧动开关不但使其易坏，还增强了操作者的劳动强度，降低了工作效率。

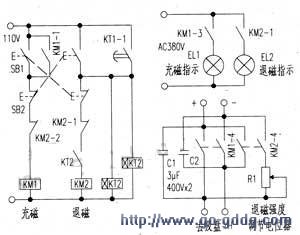

　　为此。笔者设计了一款定时电路来控制自‘动消磁。即用两个JSCF-1型电子式时间继电器和一些电器配件设计了一款自动退磁电路，如图所示。此电路的要求是，按一下SB1，交流接触器KM1吸合，由于SBl的常开触点与KM1的常开触点并联，KM1自锁，直流电经过KM1的主触点KMl一4通向吸盘，吸盘被磁化。退磁时则按一下SB2，先切断KM1的供电电源，KM1失电断开，然后KT1、KT2得电，由于SB2的常开触点与KT1的常开触点并联，KT1自锁。设定KT1为定时吸合，即接通控制电源后，内部继电器立即吸合，并开始延时，达到3.5s后，执行继电器释放。

　　KT2设定为循环延时，时间为0.4s，由于KT1控制KT2.KT2在3s内动作8次。KT2又控制KM2。KM2也动作8次。

　　由于KM2的主触头KM2-4通过的是与充磁电压极性相反的直流电。使吸盘YH上的剩磁被完全消除。EL1、EL2为充退磁指示灯，C1、C2为防止。KM1-4、KM2-4在断电瞬间由吸盘YH产生自感电动势引起电弧烧伤触点而设置。

　　由于采用了自动控制，降低了劳动强度，减少了维修损耗和故障发生率，提高了工作效率，增强了消磁效果，可谓一举多得。

　　编后语：长期以来，平面磨床的退磁下工件的工序的确很烦锁。作者动脑筋想办法加以改进和革新，使其能自动退磁。值得赞赏。希望从事机电维修的人士。一起来共同探讨更好更完善的退磁方案。
