由于时域画面的水平量程独立于处理时域画面傅立叶变换(FFT)要求的时间数量，表示与RF采集相关的实际时间周期非常重要。MDO系列示波器的独特结构可以以时间相关的方式分开采集所有输入(数字信号、模拟信号和RF信号)。每个输入有单独的存储器，视时域画面的水平采集时间，存储器中采集的RF信号支持频谱时间，并可以在模拟时间内部移动，如图3所示。

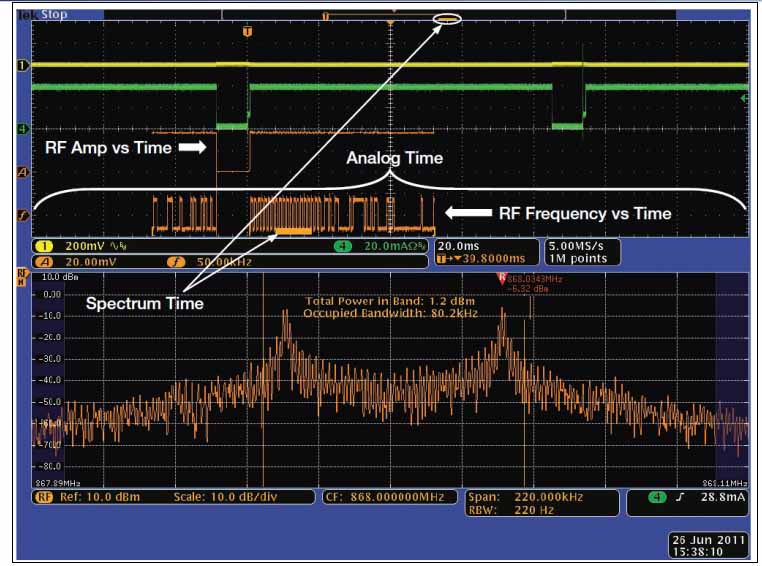

图3. 使用干净的实验室电源显示的多个数据包前置码符号期间的占用功率测量。
可以在采集数据中移动频谱时间(SpeCTRum Time)，考察RF频谱怎样随时间变化。在图3中，我们放置频谱时间，显示数据包前置码多个符号期间发送的信号的频谱。频谱时间是支持频谱画面希望的解析带宽(RBW)要求的时间数量。它等于窗口整形因数除以RBW。默认的Kaiser Window的整形因数为2.23，在本例中，频谱时间为2.23/220 Hz，约为10 ms。
FSK调制一次只有一个RF信号频率，我们对频谱使用较长的采集时间，以测量占用带宽和总功率。
为简便地看到无线电中的数据包传输，我们在时域视图中增加了RF随时间变化曲线。标有“A”的橙色曲线显示了瞬时RF幅离随时间变化。标有“f ”的橙色曲线显示了相对于画面中心频率的瞬时RF频率随时间变化。绿色曲线(通道4)显示了到模块的电流。可以看到，电流从数据包之间接近0上升到传输期间大约40 mA。黄色曲线(通道1)显示了模块电源电压上的AC纹波。注意在传输期间只有很小的电压暂降。
上图是在使用干净的实验室电源供电的模块中获得的，这在实际环境中很难实现，但可以作用实用参考。图4显示了相同的RF信号，但使用升压型开关电源为无线电模块供电。升压稳压器因产生噪声而臭名昭著，但它允许使用一个或两个碱性或镍镉单元及相对较少的器件，降低了成本。注意被调制信号底部的噪声提高。在发送的信号附近，噪声至少要比干净的电源高5 dB。噪声已经容易地显现在电流波形和电压波形中。额外的噪声还会令从发射机收集这些数据所使用的接收机上的信号信噪比劣化，降低无线电系统的有效范围。

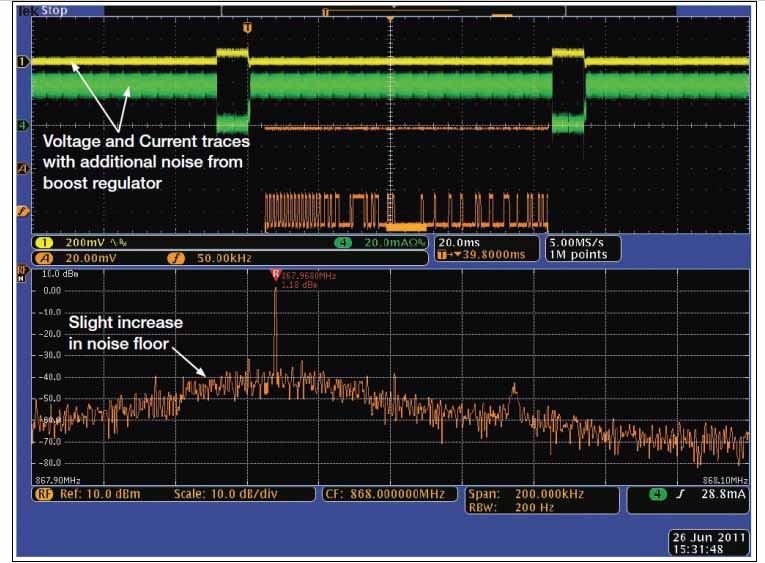

图4. 开关电源的频谱和电源测量结果。
