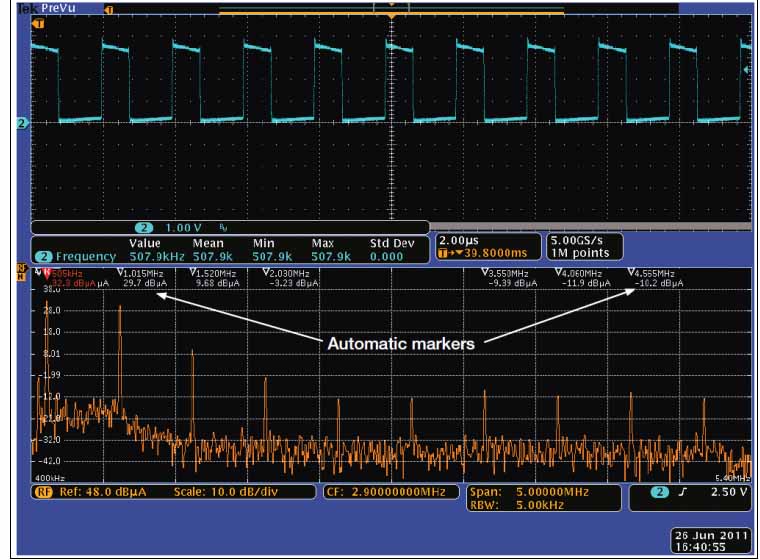

可以使用商用EMI电流探头测量来自电源的噪声，电流探头用来观察来自图5中开关装置的噪声。在本例中，开关装置由电阻器和小型电容器提供载荷。MDO中的自动标记功能用来显示电源发出的最明显的七个信号的频率和幅度。MDO4000系列可以提供最多11个自动标记，用绝对值显示结果，或作为相对值显示参考最大信号的结果。最高值一直表示为红色参考(Red Reference)标记。注意基础频率和二阶谐波的电平大体相同，约为30 dBuA。屏幕的上半部分显示了MCP1640 IC开关晶体管上的波形。我们使用测量功能显示开关频率，确认RF标记测量。
图5. 到等效载荷的电源开关噪声。

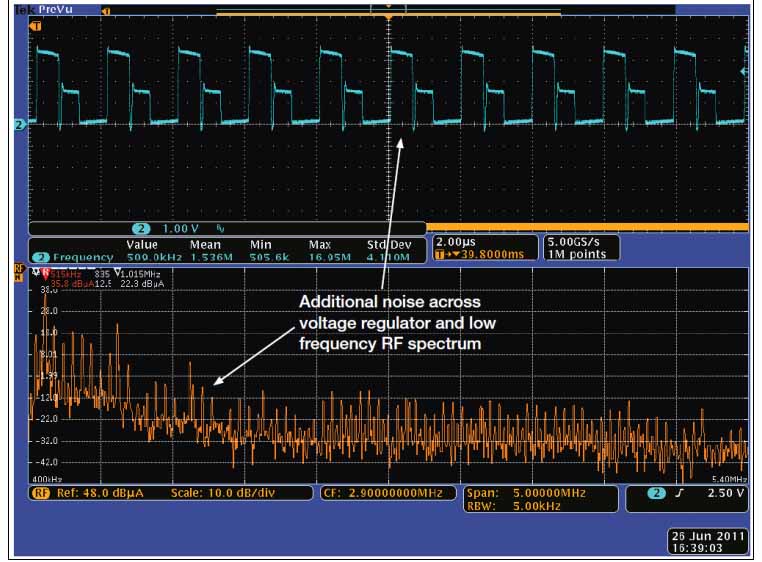

在电源驱动RF电路板时，噪声功率的时域画面和频域画面变化。图6显示了相同的电源噪声及额外的信号。注意二阶谐波下降，但有许多其它低电平噪声。部分噪声可能会给无线电接收机的运行带来很大干扰，需要认真评估。
图6. 使用升压转换器的电源和电路板噪声。
