数字电路板可能会产生噪声，如图7所示。可以使用一只单线探头，查找噪声来源、幅度和频率。这里，在220 MHz范围内有明显的噪声。自动标记显示868 MHz发送信号及不想要的信号的最高电电平。我们使用手动标记测量最高电平噪声的频率范围。手动标记中显示的测量数据还包括关心的信号的噪声密度。了解这类噪声功率可能会非常重要，因为视无线电接收机结构，接收机灵敏度可能受到各种频率上的噪声影响。

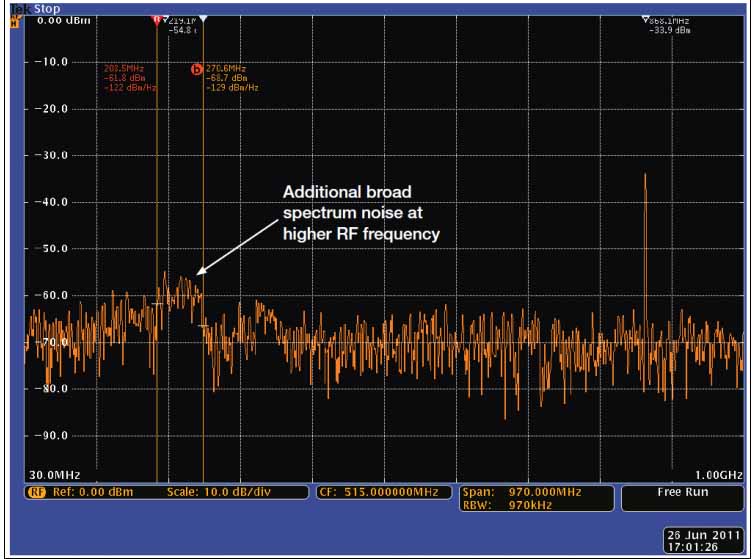

图7. 在使用升压转换器时来自数字电路板的宽频谱噪声。

无线电产生的噪声
在嵌入式系统中增加无线电系统时还有一个潜在问题，即无线电生成噪声，会干扰系统的其它部分，或不能满足无线电信号的法规限制。占用带宽和总发送功率等测量还有助于评估是否满足法规要求。

图8显示了想要的信号的频谱以及相邻频率中的杂散信号传输。它显示了基础频率任一侧500 kHz左右的部分杂散信号，但它们比基础频率低约40 dB，整体上是可以接受的。这个图还显示测得的信号功率为1.4 dBm，占用带宽为94.5 kHz，落在可以接受的100 kHz典型带宽范围内。

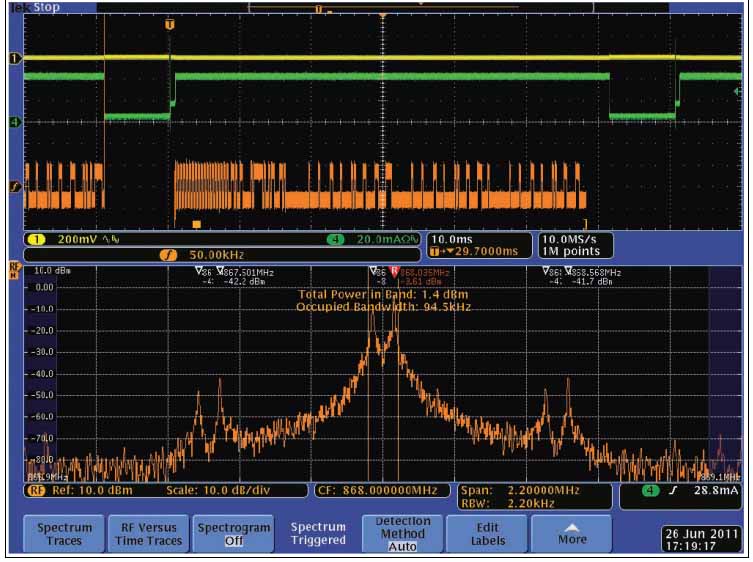

图8.基础信号周围的信道外频谱。
