下一步是使用与图8中基础频率相同的测量查看二阶谐波。在这个实例中,我们发现,二阶谐波上的功率电平较基础谐波略微下降了不到40 dB,占用带宽是基础谐波频谱带宽的两倍。图9显示了三阶谐波,其通常是无线电系统中最麻烦的部分。但是,在这个频率上,信号的噪声功率相对于载波非常低(~ -60dBc)。
可以直到六阶谐波在这个频段中进行测量。在这一频率中,这一无线电几乎没有明显辐射,低于-80 dBm。

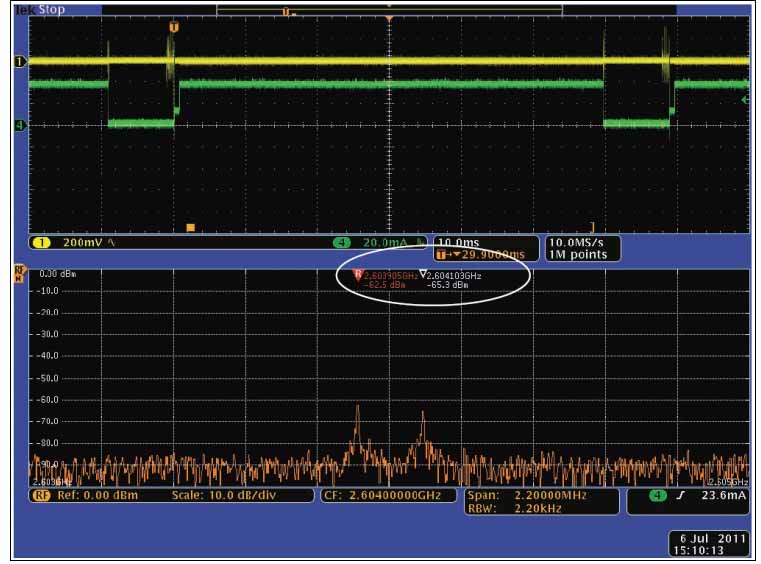

图9. 三阶谐波上的频谱。
小结
在嵌入式系统中包括无线通信技术时,要考察许多关键问题,包括电源开关噪声的影响、正确设置无线电集成电路的工作参数、保证发射输出满足相应的无线电法规。
MDO能够查看时间相关的信号,帮助设计人员高效诊断和测试电源和其它噪声影响。它能够确认正确设置发送到无线电的数据命令,并能够检查来自发射机和其它电路的杂散辐射。它可以用来测量高达6 GHz的RF信号,另外还可以通过时间相关的采集,查看来自开关电源和数字电路的低频噪声。
